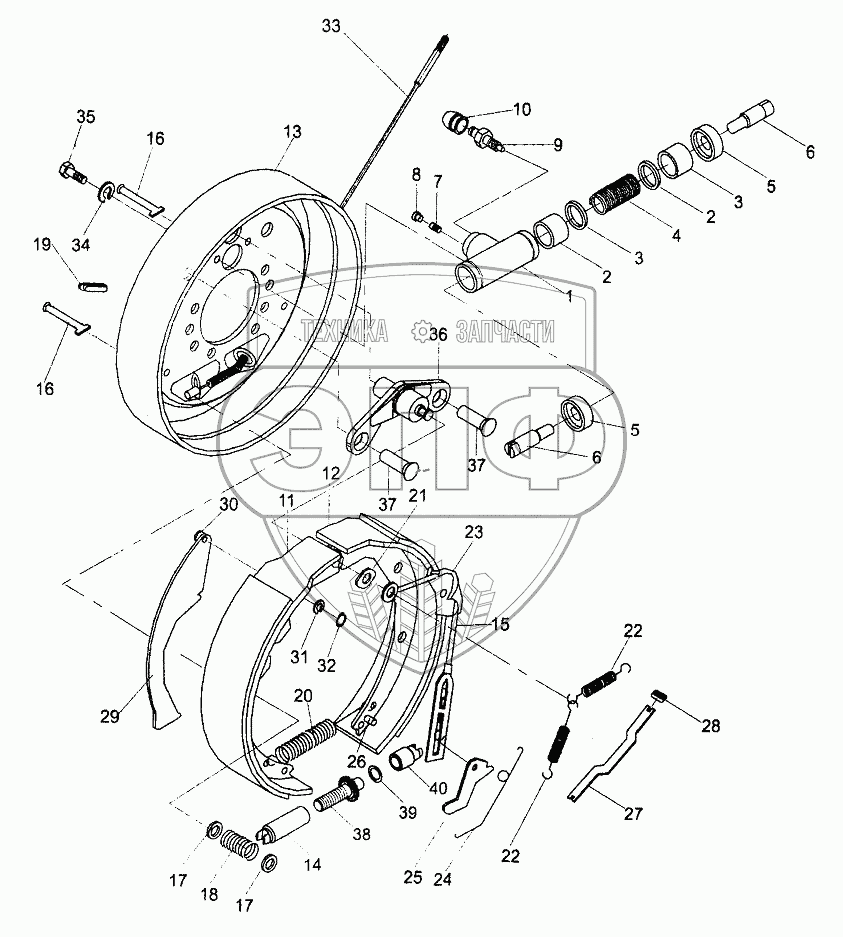

Каталог запасных частей к технике: Shantui Погрузчик SF30. WHEEL BRAKE
1
2
2
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| A | REF000567 | Wheel brake | Нет на складе | |
| 24453-70411 | 24453-70411 | Wheel brake assy | Нет на складе | |
| 24453-70401 | 24453-70401 | Wheel brake assy | Нет на складе | |
| B | 24433-76000G | Wheel cylinder assy | Нет на складе | |
| 1 | 24433-76010G | Cylinder | Нет на складе | |
| 2 | 24433-76020G | Piston | Нет на складе | |
| 3 | 24433-76030G | Cup, piston | Нет на складе | |
| 4 | 24433-76040G | Spring | Нет на складе | |
| 5 | 22673-72101 | Cover dust | Нет на складе | |
| 6 | 24433-76060G | Rod, piston | Нет на складе | |
| 7 | 24433-76070G | Seat, tube | Нет на складе | |
| 8 | 24433-76080G | Shroud | Нет на складе | |
| 9 | 24433-76090G | Screw, breather | Нет на складе | |
| 10 | 24433-76100G | Cap | Нет на складе | |
| 11 | 24433-71000G | Pin, shoe&lining assy | Нет на складе | |
| 12 | 24433-75000G | Pin, shoe&lining assy | Нет на складе | |
| 13 | 24433-72100G | Back plate left & right types | Нет на складе | |
| 14 | 24433-74010G | Adjuster cover left & right threads | Нет на складе | |
| 15 | 24433-73000G | Spring & fitting assy | Нет на складе | |
| 16 | 24433-70010G | Pin, shoe hold down | Нет на складе | |
| 17 | 24433-70020G | Cup, s hoe hold down | Нет на складе | |
| 18 | 24433-70030G | Spring, shoe hold down | Нет на складе | |
| 19 | 24433-70040G | Cover, adjusting hole | Нет на складе | |
| 20 | 24433-70050G | Spring shoe | Нет на складе | |
| 21 | 24433-70070G | Guide plate | Нет на складе | |
| 22 | 24433-70060G | Return spring, brake shoe | Нет на складе | |
| 23 | 24433-70080G | Guide, cable | Нет на складе | |
| 24 | 24433-70090G | Spring left & right types | Нет на складе | |
| 25 | 24433-70100G | Lever left & right types | Нет на складе | |
| 26 | 24433-70110G | Pin | Нет на складе | |
| 27 | 24433-70120G | Strut l.h. Left & right types | Нет на складе | |
| 28 | 24433-70130G | Spring | Нет на складе | |
| 29 | 24433-70140G | Strut l.h. Left & right types | Нет на складе | |
| 30 | 24433-70150G | Pin | Нет на складе | |
| 31 | 24433-70160G | Spring shim | Нет на складе | |
| 32 | 24433-70170G | Snap, ring, pin axle | Нет на складе | |
| 33 | ОС11246-14603 | Cable l.h. | Нет на складе | |
| 33 | ОС11246-24603 | Cable r.h. | Нет на складе | |
| 34 | В5050-00008 | Washer, lock | Нет на складе | |
| 35 | В0330-08020 | Bolt | Нет на складе | |
| 36 | 24433-72020G | Pin | Нет на складе | |
| 37 | 24433-72010G | Rivet | Нет на складе | |
| 38 | 24433-74020G | Adjuster bolt left & right threads | Нет на складе | |
| 39 | 24433-74030G | Washer back plate | Нет на складе | |
| 40 | 24433-74040G | Adjuster staff | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
