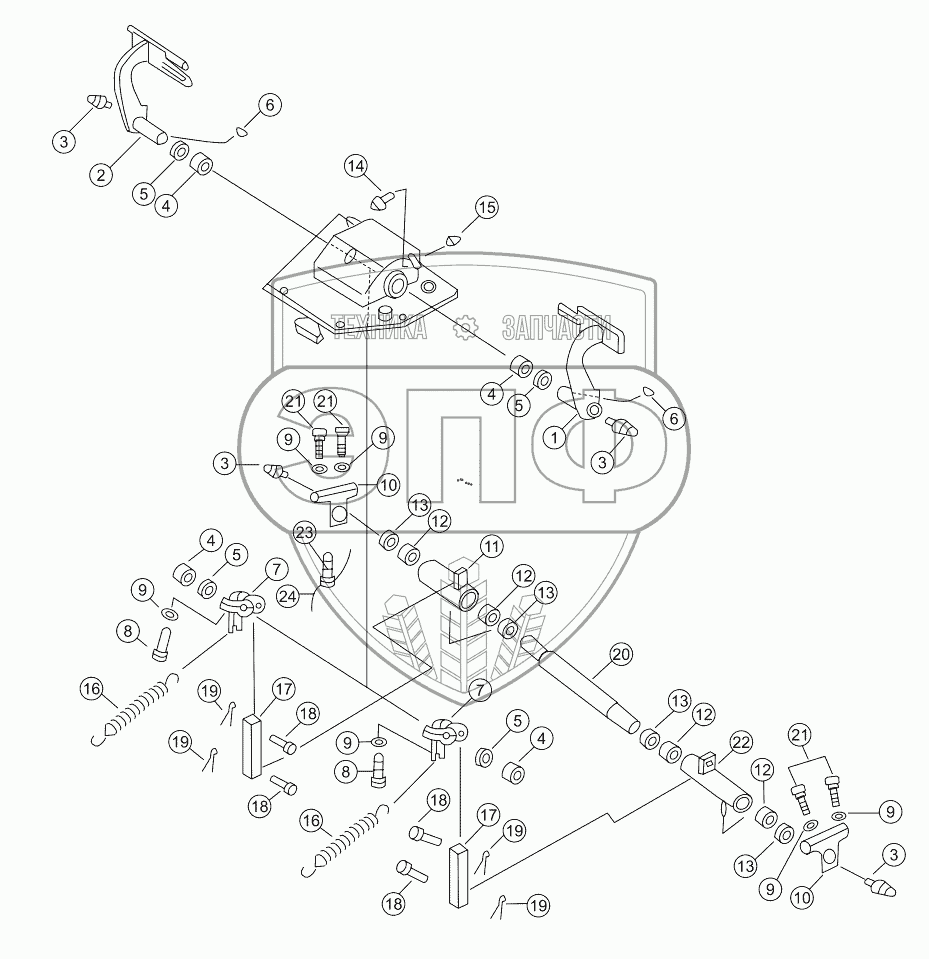

Каталог запасных частей к технике: Shantui SD16E. BRAKE PEDAL AND LINKAGE
1
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
9
9
9
9
10
10
11
12
12
12
12
13
13
13
13
14
15
16
16
17
17
18
18
18
18
19
19
19
19
20
21
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 16Y-26C-01000 | Педаль левая | Нет на складе | |
| 2 | 16Y-26C-02000 | Педаль правая | Нет на складе | |
| 3 | 07021-01090 | Масленка | Нет на складе | |
| 4 | GB290-HK3520 | Needle roller bearing | Нет на складе | |
| 5 | 06122-03504 | Пылеулавливающее кольцо | Нет на складе | |
| 6 | 04010-01032 | Сегментная шпонка | Нет на складе | |
| 7 | 10Y-26-13000 | Рычаг | Нет на складе | |
| 8 | 01010-51235 | Болт | Нет на складе | |
| 9 | 01643-31232 | Шайба | Нет на складе | |
| 10 | 16Y-26C-00002 | Bracket | Нет на складе | |
| 11 | 16Y-26C-09000 | Рычаг правый | Нет на складе | |
| 12 | GB290-HK3020 | Needle roller bearing | Нет на складе | |
| 13 | 06122-03004 | Кольцо пылезащитное | Нет на складе | |
| 14 | 09311-41237 | Амортизационный болт | Нет на складе | |
| 15 | 01580-11210 | Гайка | Нет на складе | |
| 16 | 154-43-41260 | Рессора | Нет на складе | |
| 17 | 16Y-26C-00004 | Nipple | Нет на складе | |
| 18 | 04205-11440 | Палец | Нет на складе | |
| 19 | 04050-14022 | Разводной шплинт | Нет на складе | |
| 20 | 16Y-26C-00001 | Shaft | Нет на складе | |
| 21 | 01010-51225 | Болт | Нет на складе | |
| 22 | 16Y-26C-08000 | Рычаг левый | Нет на складе | |
| 23 | 01306-10616 | Винт | Нет на складе | |
| 24 | 04059-01010 | Железная проволока 19# | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
