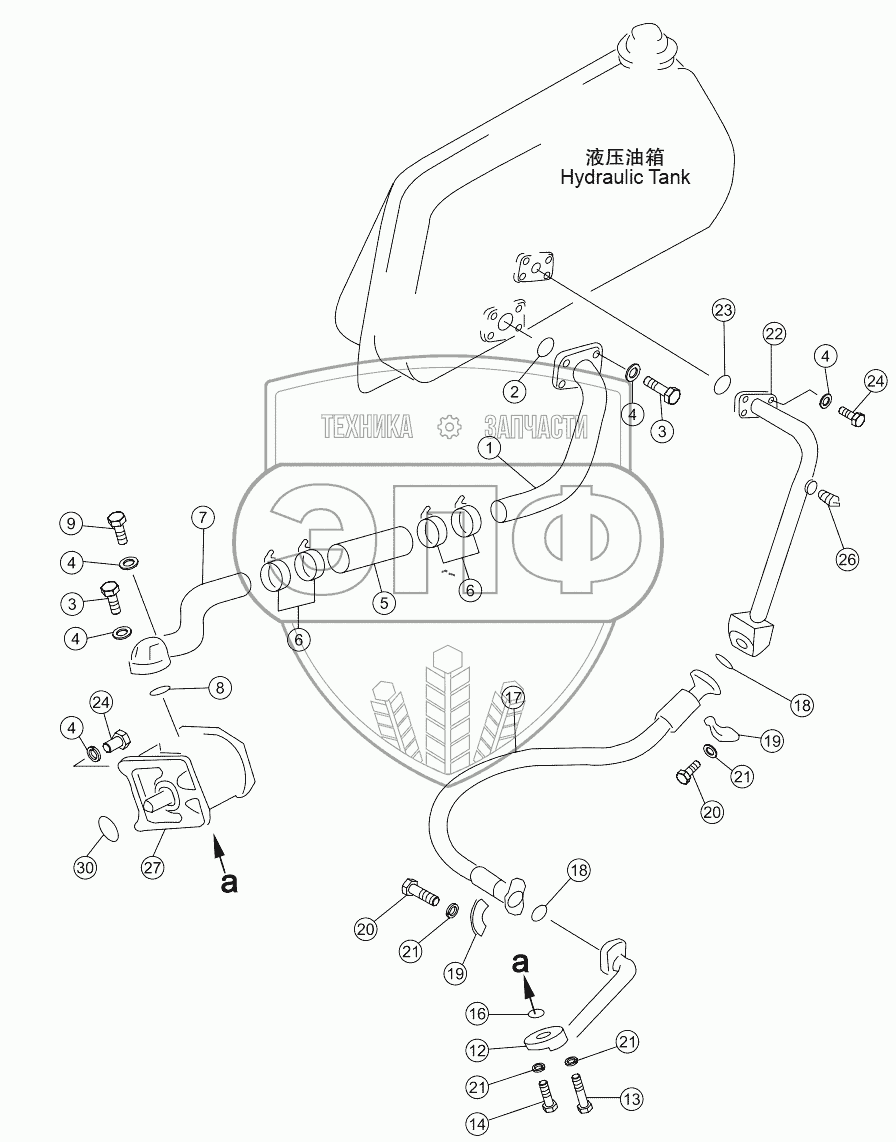

Каталог запасных частей к технике: Shantui SD16E. HYDRAULIC PIPING (PUMP TO TANK)
1
2
3
3
4
4
4
4
4
5
6
6
7
8
9
12
13
14
16
17
18
18
19
19
20
20
21
21
21
21
22
23
24
24
26
27
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 16Y-61-04000 | Трубка всасывающая | Нет на складе | |
| 2 | 07000-12075 | O-ring | Нет на складе | |
| 3 | 01010-51240 | Болт | Нет на складе | |
| 4 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 5 | 07260-05820 | Hose | Нет на складе | |
| 6 | 07280-07429 | Хомут | Нет на складе | |
| 7 | 16Y-61-02000 | Трубка всасывающая | Нет на складе | |
| 8 | 07000-12060 | O-ring | Нет на складе | |
| 9 | 01010-51285 | Болт | Нет на складе | |
| 12 | 16Y-61-03000 | Трубка | Нет на складе | |
| 13 | 01010-51075 | Болт | Нет на складе | |
| 14 | 01010-51055 | Болт | Нет на складе | |
| 16 | 07000-13040 | Кольцо | Нет на складе | |
| 17 | 16Y-61-07000 | Рукав высокого давления | Нет на складе | |
| 18 | 07000-13038 | Кольцо | Нет на складе | |
| 19 | 07371-31255 | Фланец | Нет на складе | |
| 20 | 01010-51035 | Болт | Нет на складе | |
| 21 | 01602-21030 | Шайба | Нет на складе | |
| 22 | 16Y-61-05000 | Трубка | Нет на складе | |
| 23 | 07000-13048 | Кольцо | Нет на складе | |
| 24 | 01010-51245 | Болт | Нет на складе | |
| 26 | 07042-20108 | Заглушка | Нет на складе | |
| 27 | 16Y-61-01000 | Насос гидравлический | Нет на складе | |
| 30 | 07000-12080 | O-ring | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
