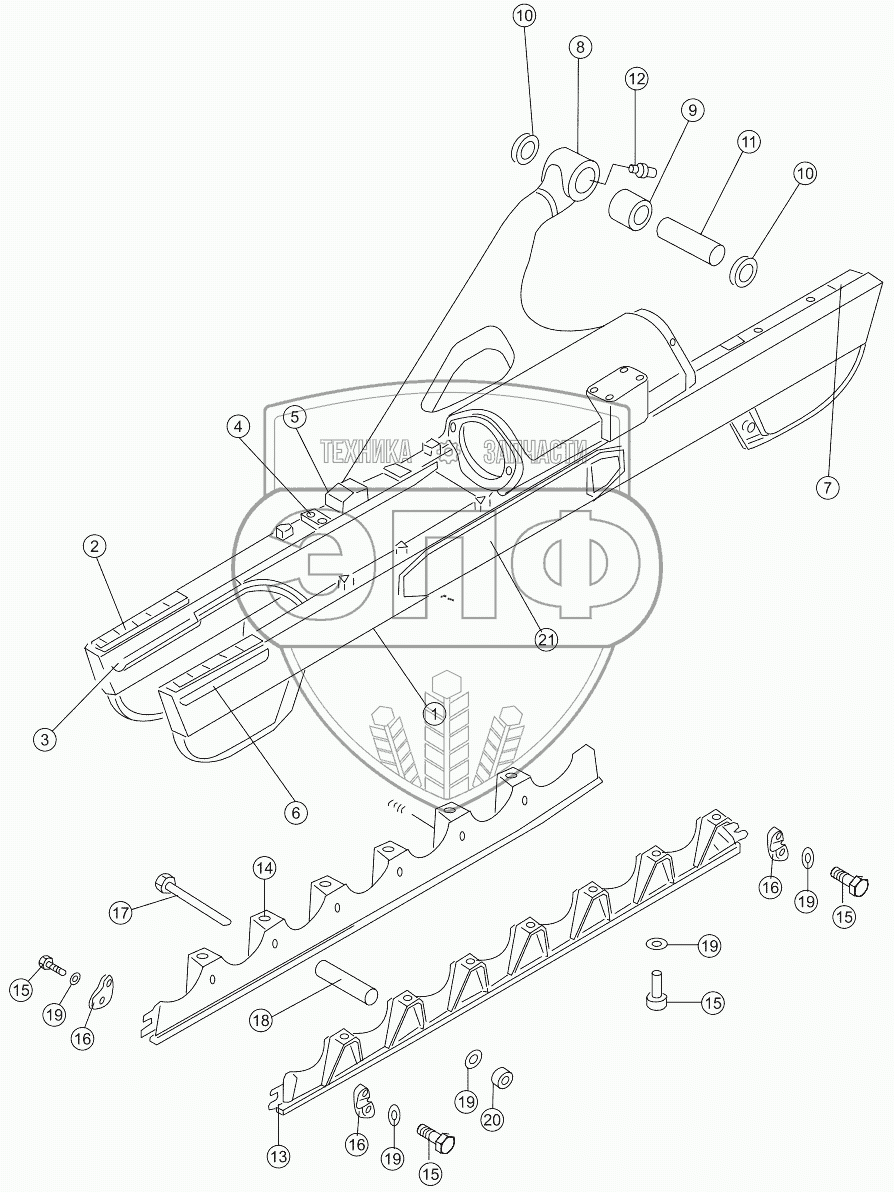

Каталог запасных частей к технике: Shantui SD16E. TRACK FRAME ASSY SD16E
1
1
2
3
4
5
6
7
8
8
8
8
9
10
10
11
12
13
13
14
14
15
15
15
15
16
16
16
17
18
19
19
19
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 16Y-40E-02000 | Рама правой гусеницы | Нет на складе | |
| 1 | 16Y-40E-01000 | Рама левой гусеницы | Нет на складе | |
| 2 | 16Y-40-01024 | Пластина фрикционная верхняя | Нет на складе | |
| 3 | 16Y-40-01022 | Пластина фрикционная нижняя | Нет на складе | |
| 4 | 16Y-40-01039 | Пластина | Нет на складе | |
| 5 | 16Y-40-01040 | Прокладка | Нет на складе | |
| 6 | 16Y-40-01023 | Пластина фрикционная боковая | Нет на складе | |
| 7 | 16Y-40-01003 | Пластина | Нет на складе | |
| 8 | 16Y-40-01100 | Support | Нет на складе | |
| 8 | 16Y-40-02100 | Support | Нет на складе | |
| 9 | 16Y-40-00006 | Втулка | Нет на складе | |
| 10 | 16Y-40-18000 | Уплотнение масляное | Нет на складе | |
| 11 | 16Y-40-00005 | Палец | Нет на складе | |
| 12 | 07020-01021 | Масленка | Нет на складе | |
| 13 | 16Y-40E-04000 | Guard plate | Нет на складе | |
| 13 | 16Y-40E-05000 | Guard plate | Нет на складе | |
| 14 | 16Y-40E-06000 | Guard plate | Нет на складе | |
| 14 | 16Y-40E-07000 | Guard plate | Нет на складе | |
| 15 | 01010-31840 | Болт | Нет на складе | |
| 16 | 154-30-22190 | Упорная пластина | Нет на складе | |
| 17 | 16Y-40-00003 | Болт | Нет на складе | |
| 18 | 16Y-40-00004 | Манжета | Нет на складе | |
| 19 | 01602-21854 | Шайба | Нет на складе | |
| 20 | 01580-01815 | Гайка | Нет на складе | |
| 21 | 16Y-40-01035 | Bed plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
