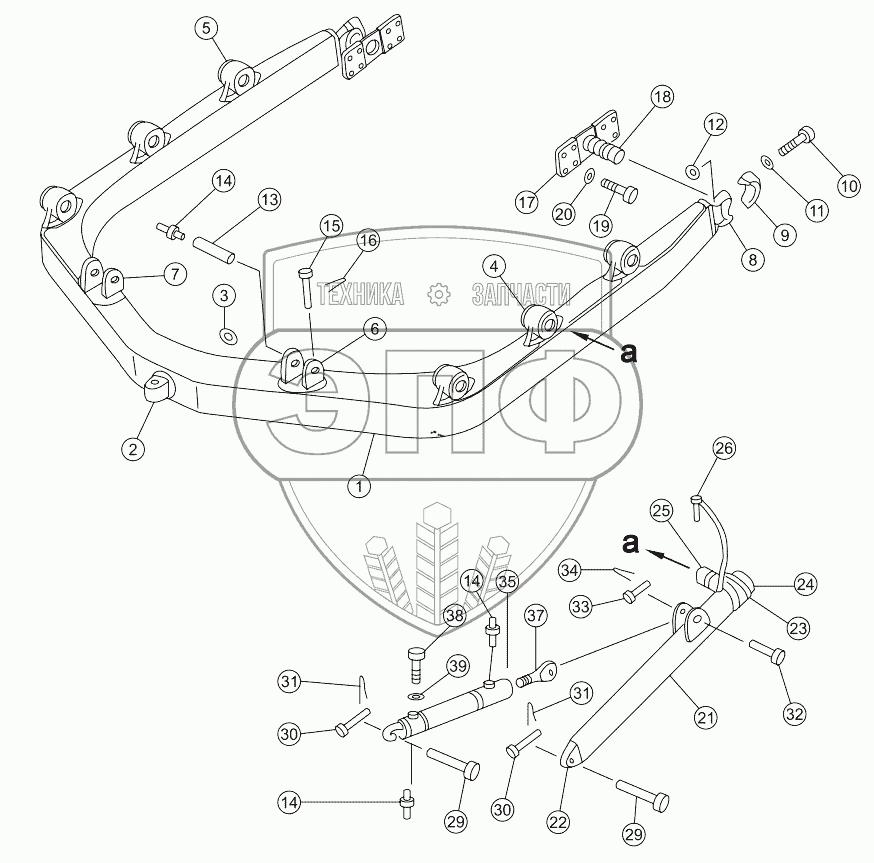

Каталог запасных частей к технике: Shantui SD16E. U-FRAME SD16, SD16E
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
29
29
30
30
31
31
32
33
34
35
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 16Y-81-60000 | Рама дугообразная | Нет на складе | |
| 2 | 16Y-81-60001 | Деталь соединительная | Нет на складе | |
| 3 | 16Y-81-60028 | Кольцо | Нет на складе | |
| 4 | 16Y-81-60007 | Кронштейн левый | Нет на складе | |
| 5 | 16Y-81-60008 | Кронштейн правый | Нет на складе | |
| 6 | 16Y-81-62000 | Опора левой стойки | Нет на складе | |
| 7 | 16Y-81-61000 | Опора правой стойки | Нет на складе | |
| 8 | 16Y-81-60009 | Опора подшипника | Нет на складе | |
| 9 | 16Y-81-00010 | Крышка подшипника | Нет на складе | |
| 10 | 16Y-81-00011 | Болт | Нет на складе | |
| 11 | 01643-32780 | Шайба | Нет на складе | |
| 12 | 16Y-81-00012 | Гайка | Нет на складе | |
| 13 | 16Y-81-00015 | Ось | Нет на складе | |
| 14 | 07020-01021 | Масленка | Нет на складе | |
| 15 | 16Y-81-00016 | Палец | Нет на складе | |
| 16 | 04050-14016 | Pin, cotter | Нет на складе | |
| 17 | 16Y-81-70000 | Цапфа | Нет на складе | |
| 18 | 16Y-81-70002 | Ось | Нет на складе | |
| 19 | 01010-52045 | Болт | Нет на складе | |
| 20 | 01602-22060 | Рессорная шайба | Нет на складе | |
| 21 | 16Y-81-40000 | Тяга | Нет на складе | |
| 22 | 16Y-81-40001 | Деталь соединительная | Нет на складе | |
| 23 | 16Y-81-40003 | Наконечник | Нет на складе | |
| 24 | 16Y-81-40005 | Втулка | Нет на складе | |
| 25 | 16Y-81-40004 | Ось | Нет на складе | |
| 26 | 16Y-81-50000 | Цепь с пальцем | Нет на складе | |
| 29 | 16Y-81-00009 | Палец | Нет на складе | |
| 30 | 16Y-81-00008 | Палец | Нет на складе | |
| 31 | 04050-15030 | Pin cotter | Нет на складе | |
| 32 | 16Y-81-00014 | Палец | Нет на складе | |
| 33 | 16Y-81-00013 | Палец | Нет на складе | |
| 34 | 04050-15026 | Pin, cotter | Нет на складе | |
| 35 | 16Y-81-30000 | Стойка | Нет на складе | |
| 37 | 16Y-81-00007 | Винт регулировочный | Нет на складе | |
| 38 | 16Y-81-00001 | Болт крепежный | Нет на складе | |
| 39 | 16Y-81-00021 | Пластина стопорная | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
