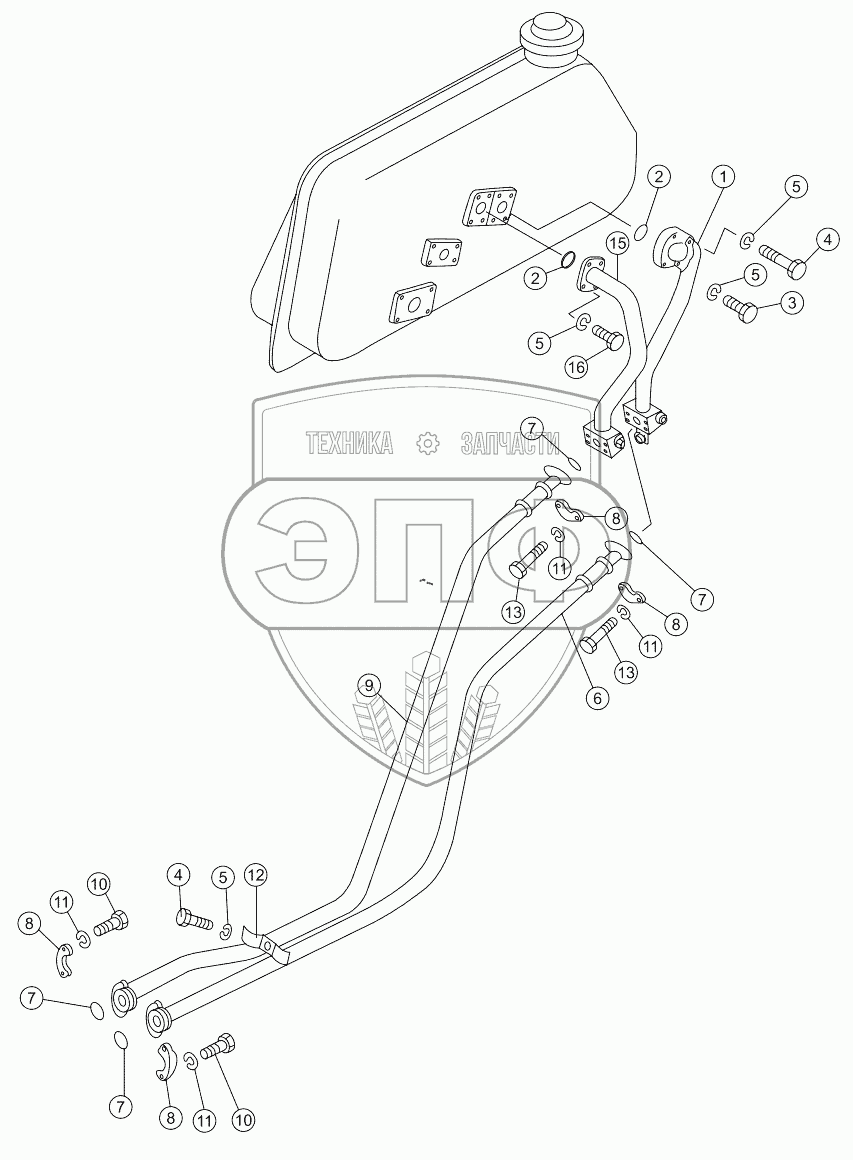

Каталог запасных частей к технике: Shantui SD16L. BLADE LIFT PIPING SD16, SD16E
1
2
2
3
4
4
5
5
5
5
6
7
7
7
7
8
8
8
8
9
10
10
11
11
11
11
12
13
13
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 16Y-62-10000 | Трубка | Нет на складе | |
| 2 | 07000-13048 | Кольцо | Нет на складе | |
| 3 | 01010-51265 | Болт | Нет на складе | |
| 4 | 01010-51275 | Болт | Нет на складе | |
| 5 | 01643-31232 | Шайба | Нет на складе | |
| 6 | 07119-01025 | Hose | Нет на складе | |
| 7 | 07000-13032 | Кольцо | Нет на складе | |
| 8 | 07371-31049 | Разъемный фланец | Нет на складе | |
| 9 | 07114-01025 | Hose | Нет на складе | |
| 10 | 01010-51035 | Болт | Нет на складе | |
| 11 | 01643-31032 | Шайба | Нет на складе | |
| 12 | 16Y-62-30000 | Clamp | Нет на складе | |
| 13 | 01010-51045 | Болт | Нет на складе | |
| 14 | 01580-11008 | Гайка | Нет на складе | |
| 15 | 16Y-62-20000 | Трубка | Нет на складе | |
| 16 | 01010-51245 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
