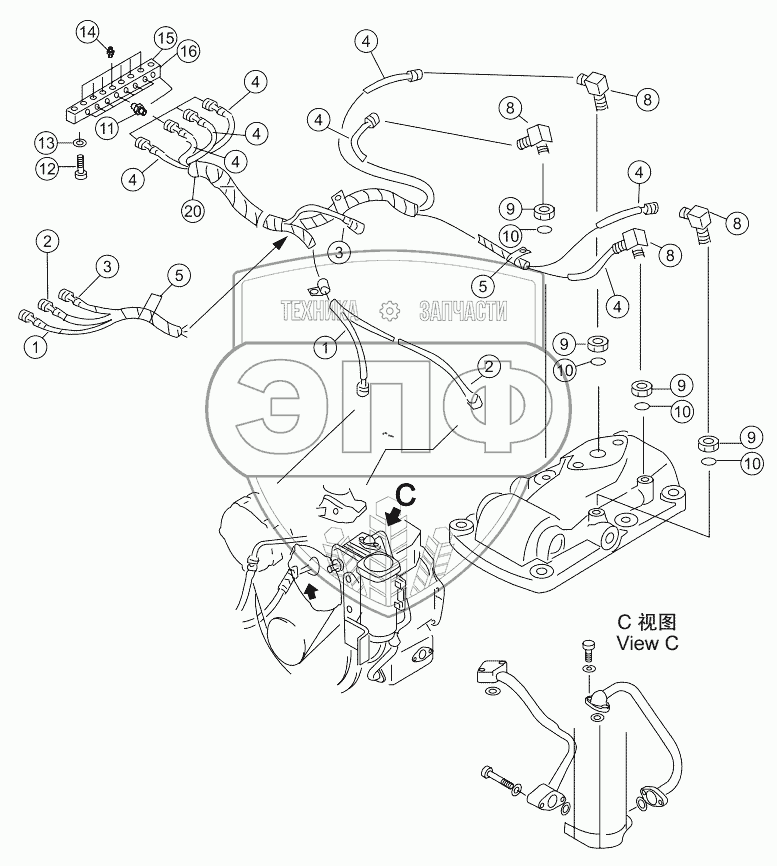

Каталог запасных частей к технике: Shantui SD16L. PRESSURE MEASUREMENT PIPING
1
1
2
2
3
3
4
4
4
4
4
4
4
4
5
5
8
8
8
8
9
9
9
9
10
10
10
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 16Y-76B-01000 | Hose | Нет на складе | |
| 2 | 16Y-76B-02000 | Hose | Нет на складе | |
| 3 | 16Y-76B-03000 | Hose | Нет на складе | |
| 4 | 16Y-76B-04000 | Hose | Нет на складе | |
| 5 | 08034-20414 | Clamp | Нет на складе | |
| 8 | 16Y-76B-00004 | Elbow | Нет на складе | |
| 9 | 01580-10806 | Гайка | Нет на складе | |
| 10 | 07002-10823 | O-ring | Нет на складе | |
| 11 | 16Y-76B-00003 | Joint | Нет на складе | |
| 12 | 01010-51245 | Болт | Нет на складе | |
| 13 | 01643-31232 | Шайба | Нет на складе | |
| 14 | 07042-20108 | Заглушка | Нет на складе | |
| 15 | 16Y-76B-00001 | Pressure measurement seat | Нет на складе | |
| 16 | 10Y-76B-00002 | Label plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
