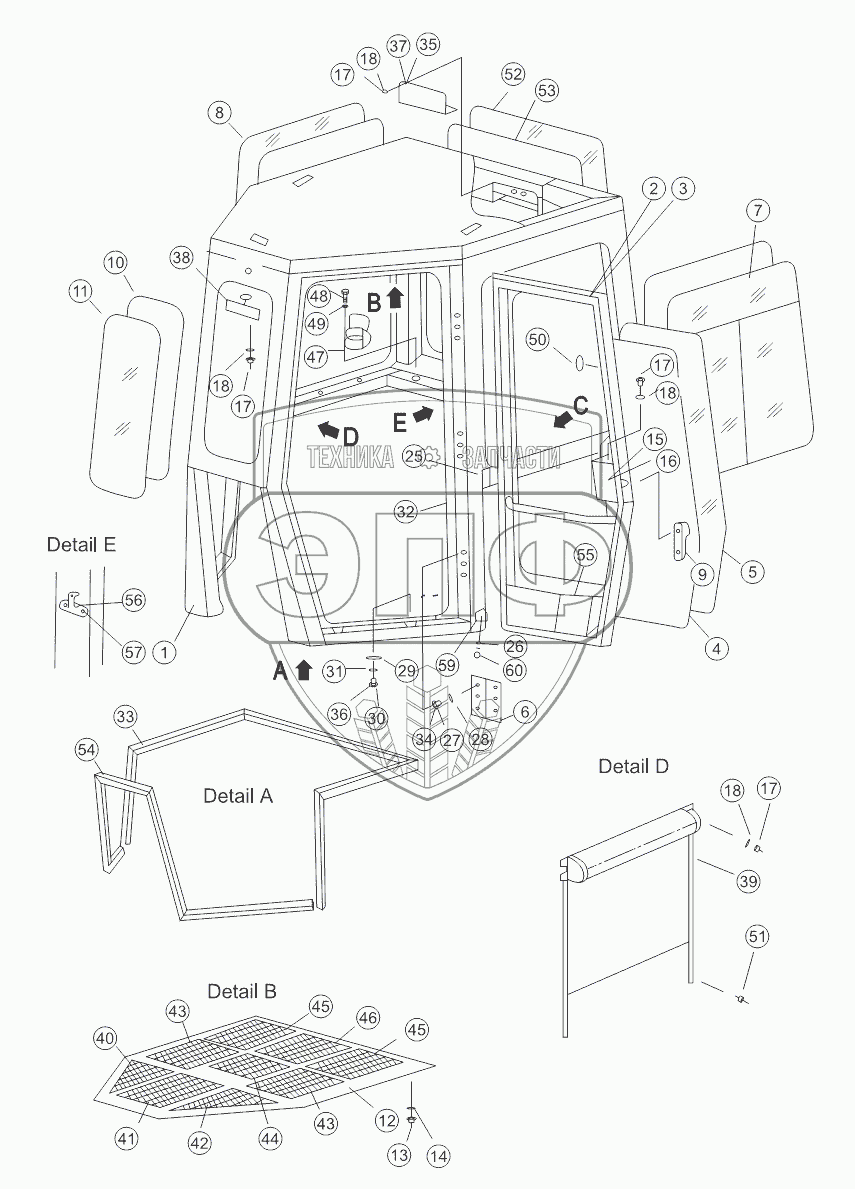

Каталог запасных частей к технике: Shantui SD22 (вариант). CAB ASSEMBLY
/157.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
18
18
18
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 23Y-56B-01000 | Frame | Нет на складе | |
| 2 | 23Y-56B-02000 | Door | Нет на складе | |
| 3 | 23Y-56B-03000 | Door | Нет на складе | |
| 4 | 23Y-56B-08000 | Glass gib | Нет на складе | |
| 5 | 23Y-56B-00001 | Glass | Нет на складе | |
| 6 | 16Y-56C-04000 | Рама оконная левая в сборе | Нет на складе | |
| 7 | 23Y-56B-04000 | Window | Нет на складе | |
| 8 | 23Y-56B-05000 | Window | Нет на складе | |
| 9 | 23Y-56B-12000 | Lock assy | Нет на складе | |
| 10 | 23Y-56B-10000 | Glass gib | Нет на складе | |
| 11 | 23Y-56B-00002 | Glass | Нет на складе | |
| 12 | 17Y-56-04000 | Шарнир | Нет на складе | |
| 13 | 01210-50425 | Screw | Нет на складе | |
| 14 | 23Y-57-00050 | Shim | Нет на складе | |
| 15 | 23Y-56B-00016 | Cover | Нет на складе | |
| 16 | 23Y-56B-00017 | Cover | Нет на складе | |
| 17 | 01220-40612 | Screw | Нет на складе | |
| 18 | 01640-20610 | Washer | Нет на складе | |
| 26 | 01580-11008 | Гайка | Нет на складе | |
| 27 | 01010-51020 | Болт | Нет на складе | |
| 28 | 01643-31032 | Шайба | Нет на складе | |
| 29 | 23Y-56B-00003 | Cover | Нет на складе | |
| 30 | 01010-51460 | Болт | Нет на складе | |
| 31 | 01643-31445 | Уплотнительная шайба | Нет на складе | |
| 32 | 23Y-56B-06000 | Stamping steel ribbon | Нет на складе | |
| 33 | 23Y-56B-00004 | Stamping steel ribbon | Нет на складе | |
| 34 | 01010-51035 | Болт | Нет на складе | |
| 35 | 23Y-56B-00015 | Plate | Нет на складе | |
| 36 | 01010-51435 | Болт | Нет на складе | |
| 37 | 23Y-56B-00014 | Plate | Нет на складе | |
| 38 | 16Y-56C-14000 | Mirror | Нет на складе | |
| 39 | 23Y-56B-17000 | Abat vent | Нет на складе | |
| 40 | 23Y-56B-00007 | Sponge | Нет на складе | |
| 41 | 23Y-56B-00008 | Sponge | Нет на складе | |
| 42 | 23Y-56B-00009 | Sponge | Нет на складе | |
| 43 | 23Y-56B-00010 | Sponge | Нет на складе | |
| 44 | 23Y-56B-00011 | Sponge | Нет на складе | |
| 45 | 23Y-56B-00012 | Sponge | Нет на складе | |
| 46 | 23Y-56B-00013 | Sponge | Нет на складе | |
| 47 | 16Y-51C-19000 | Seat, Teacup | Нет на складе | |
| 48 | 01010-50816 | Болт | Нет на складе | |
| 49 | 01643-30823 | Шайба | Нет на складе | |
| 50 | 09415-00706 | Cover | Нет на складе | |
| 51 | 01220-40408 | Screw | Нет на складе | |
| 52 | 23Y-56B-11000 | Glass gib | Нет на складе | |
| 53 | 23Y-56B-00005 | Glass | Нет на складе | |
| 54 | 16Y-56C-00020 | Gib | Нет на складе | |
| 55 | 23Y-56B-00006 | Stamping steel ribbon | Нет на складе | |
| 56 | 23Y-56C-00001 | Seat plate | Нет на складе | |
| 57 | 23Y-56C-01000 | Hook | Нет на складе | |
| 58 | 23Y-56C-02000 | Hook | Нет на складе | |
| 59 | 23Y-56C-00002 | Seat plate | Нет на складе | |
| 60 | 16Y-56C-08000 | Shim | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
