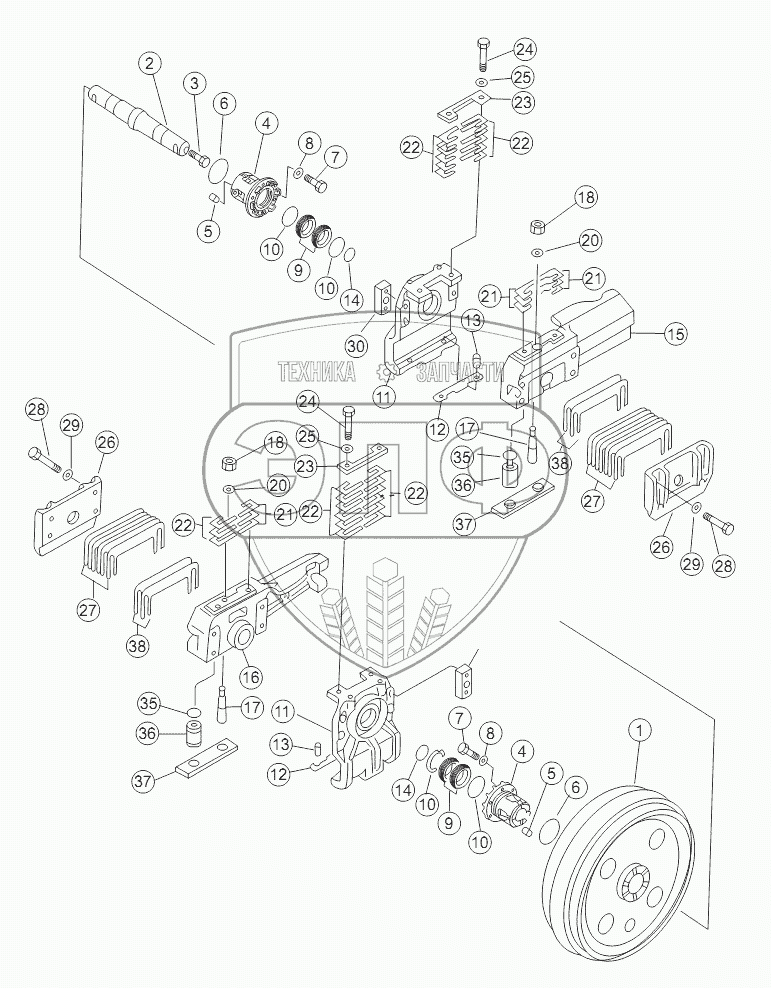

Каталог запасных частей к технике: Shantui SD22 (вариант). FRONT IDLER
/75.gif)
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
16
17
17
18
18
20
20
21
21
21
22
22
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
35
35
36
36
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 154-30-00291 | 154-30-00291 | Направляющее колесо | Нет на складе | |
| 1 | 150-30-22118 | Направляющее колесо | Нет на складе | |
| 2 | 154-30-23122 | Вал направляющего колеса | Нет на складе | |
| 3 | 07052-31624 | Plug | Нет на складе | |
| 4 | 155-30-16201 | Распорное кольцо | Нет на складе | |
| 5 | 170-30-91130 | Фиксирующий штифт | Нет на складе | |
| 6 | 07000-02110 | Кольцо | Нет на складе | |
| 7 | 01010-51235 | Болт | Нет на складе | |
| 8 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 9 | 154-30-12271 | Герметичное кольцо | Нет на складе | |
| 10 | 150-30-12220 | Кольцо | Нет на складе | |
| 11 | 154-30-12631 | Guide frame | Нет на складе | |
| 12 | 154-30-11963 | Амортизационная пластина | Нет на складе | |
| 13 | 04022-12025 | Штифт | Нет на складе | |
| 14 | 07000-02060 | Кольцо | Нет на складе | |
| 15 | 154-30-12611 | Опора (левая) | Нет на складе | |
| 16 | 154-30-12621 | Опора (правая) | Нет на складе | |
| 17 | 154-30-12650 | Штифт | Нет на складе | |
| 18 | 175-30-23180 | Гайка | Нет на складе | |
| 20 | 01643-31645 | Шайба | Нет на складе | |
| 21 | 154-30-12680 | Shim, adjusting | Нет на складе | |
| 22 | 154-30-12690 | Shim, adjusting | Нет на складе | |
| 23 | 154-30-12670 | Прижимная пластина | Нет на складе | |
| 24 | 154-30-12660 | Винт | Нет на складе | |
| 25 | 01602-21648 | Шайба | Нет на складе | |
| 26 | 154-30-11683 | Боковая пластина | Нет на складе | |
| 27 | 154-30-11671 | Adjusting washer | Нет на складе | |
| 28 | 01011-52055 | Болт | Нет на складе | |
| 29 | 01602-22060 | Рессорная шайба | Нет на складе | |
| 30 | 154-30-12730 | Гнездо | Нет на складе | |
| 35 | 195-30-17960 | Прокладочная пластина | Нет на складе | |
| 36 | 155-30-13230 | Резиновая шайба | Нет на складе | |
| 37 | 175-30-24131 | Направляющая пластина | Нет на складе | |
| 38 | 154-30-12780 | Adjusting washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
