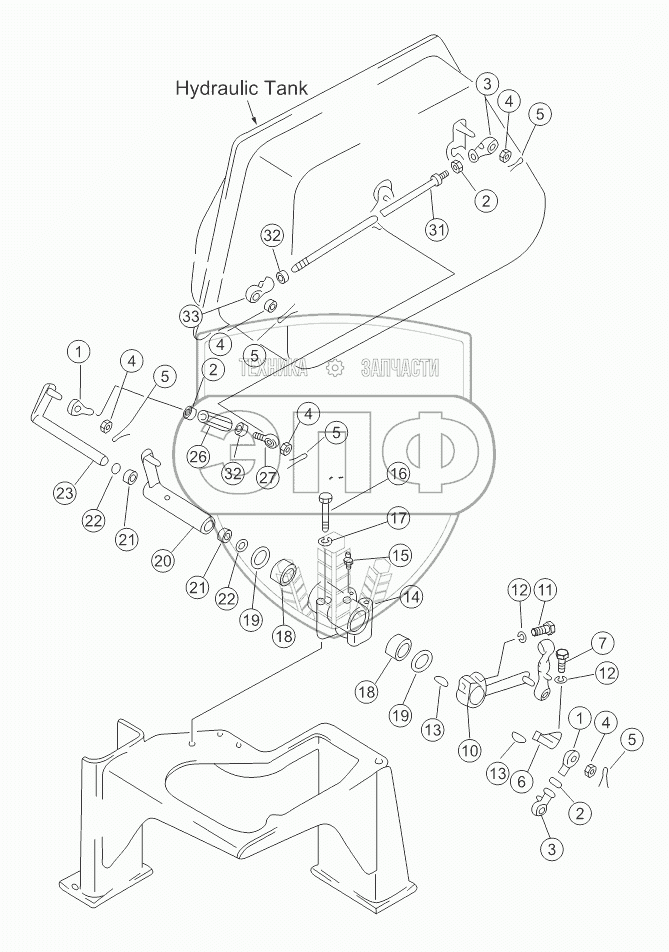

Каталог запасных частей к технике: Shantui SD22 (вариант). LIFT AND RIPPER CONTROL LINKAGE
/120.gif)
1
1
2
2
2
3
3
4
4
4
4
4
5
5
5
5
5
6
7
10
11
12
12
13
13
14
15
16
17
18
18
19
19
20
21
21
22
22
23
26
27
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 04252-01269 | Наконечник | Нет на складе | |
| 2 | 01582-01210 | Гайка | Нет на складе | |
| 3 | 04250-51265 | Наконечник | Нет на складе | |
| 4 | 01593-31210 | Гайка | Нет на складе | |
| 5 | 04050-13020 | Разводной шплинт | Нет на складе | |
| 6 | 154-61-16730 | Рычаг | Нет на складе | |
| 7 | 01010-50830 | Болт | Нет на складе | |
| 10 | 154-61-16750 | Рычаг | Нет на складе | |
| 11 | 01010-50850 | Болт | Нет на складе | |
| 12 | 01602-20825 | Шайба | Нет на складе | |
| 13 | 04010-00519 | Стопор | Нет на складе | |
| 14 | 154-61-16660 | Держатель | Нет на складе | |
| 15 | 07020-01021 | Масленка | Нет на складе | |
| 16 | 01011-51010 | Болт | Нет на складе | |
| 17 | 01602-21030 | Шайба | Нет на складе | |
| 18 | GB290-HK4520 | Bearing | Нет на складе | |
| 19 | 06122-04504 | Dust ring | Нет на складе | |
| 20 | 154-61-16760 | Рычаг | Нет на складе | |
| 21 | GB290-HK2016 | Игольчатый подшипник | Нет на складе | |
| 22 | 06122-02004 | Защитное кольцо подшипника | Нет на складе | |
| 23 | 154-61-16740 | Рычаг | Нет на складе | |
| 26 | 23Y-86B-00001 | Винт | Нет на складе | |
| 27 | 04252-11269 | Наконечник | Нет на складе | |
| 31 | 04248-31240 | Шток | Нет на складе | |
| 32 | 01508-41207 | Гайка | Нет на складе | |
| 33 | 04250-71265 | Наконечник | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
