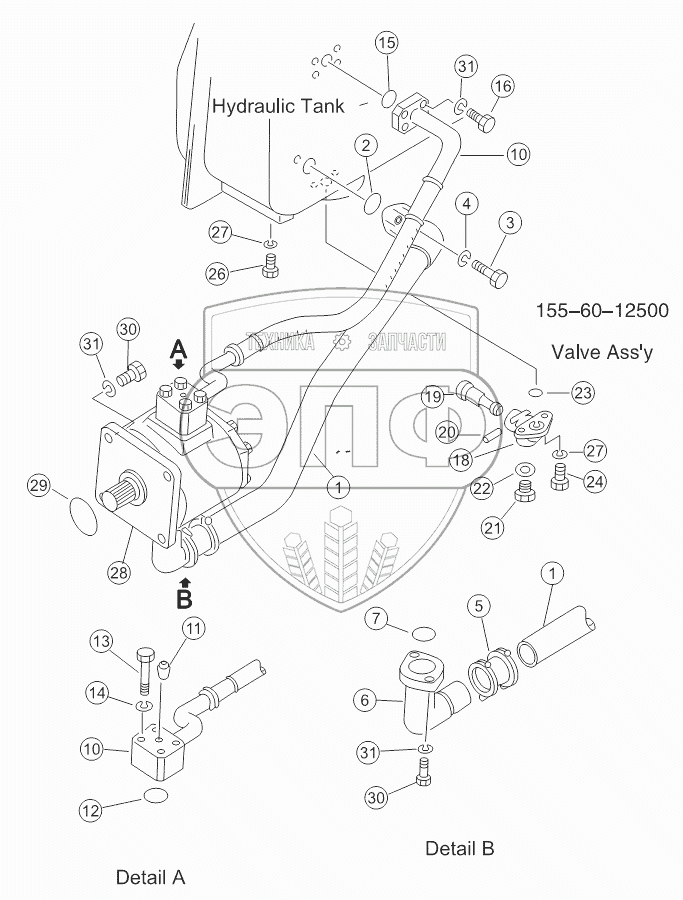

Каталог запасных частей к технике: Shantui SD22 (вариант). PUMP PIPING
/101.gif)
1
1
2
3
4
5
6
7
10
10
11
12
13
14
15
16
18
19
20
21
22
23
24
26
27
27
28
29
30
30
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 23Y-61B-02000 | Hose | Нет на складе | |
| 2 | 07000-12075 | O-ring | Нет на складе | |
| 3 | 01011-51415 | Болт | Нет на складе | |
| 4 | 01602-21442 | Рессорная шайба | Нет на складе | |
| 5 | 07332-02000 | Соединитель | Нет на складе | |
| 6 | 23Y-61B-03000 | Hose | Нет на складе | |
| 7 | 07000-12070 | Кольцо | Нет на складе | |
| 10 | 154-60-21422 | Рукав | Нет на складе | |
| 11 | 07042-20108 | Заглушка | Нет на складе | |
| 12 | 07000-13042 | Кольцо | Нет на складе | |
| 13 | 01010-51075 | Болт | Нет на складе | |
| 14 | 01602-21030 | Шайба | Нет на складе | |
| 15 | 07000-13048 | Кольцо | Нет на складе | |
| 16 | 01010-51250 | Болт | Нет на складе | |
| 18 | 155-60-12510 | Корпус клапана | Нет на складе | |
| 19 | 155-60-12520 | Клапан | Нет на складе | |
| 20 | 04025-00532 | Рессорный штифт | Нет на складе | |
| 21 | 07040-12412 | Заглушка | Нет на складе | |
| 22 | 07005-02416 | Уплотнительная прокладка | Нет на складе | |
| 23 | 07000-13025 | Кольцо | Нет на складе | |
| 24 | 01010-51025 | Болт | Нет на складе | |
| 26 | 01010-51640 | Болт | Нет на складе | |
| 27 | 01602-21648 | Шайба | Нет на складе | |
| 28 | 23Y-61B-01000 | Pump ass'y | Нет на складе | |
| 29 | 07000-03078 | Кольцо | Нет на складе | |
| 30 | 01010-51245 | Болт | Нет на складе | |
| 31 | 01602-21236 | Рессорная шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
