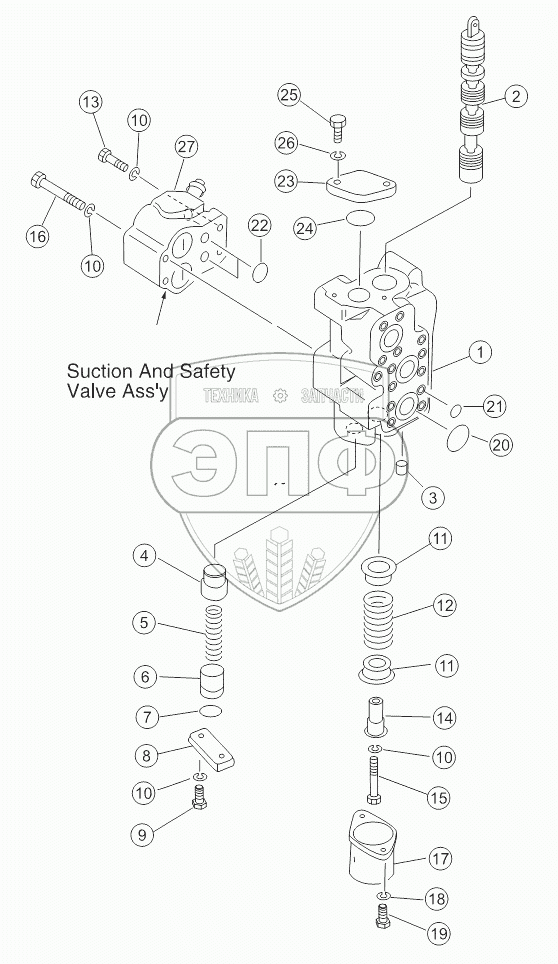

Каталог запасных частей к технике: Shantui SD22 (вариант). RIPPER CONTROL VALVE (1/2)
/96.gif)
1
2
3
4
5
6
7
8
9
10
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 701-32-42001 | 701-32-42001 | Main valve ass'y | Нет на складе | |
| 1 | 701-31-32112 | Корпус клапана | Нет на складе | |
| 2 | 701-33-31430 | Золотниковый клапан управления подъемом и развалом | Нет на складе | |
| 3 | 07043-70312 | Plug | Нет на складе | |
| 4 | 701-33-31120 | Клапан | Нет на складе | |
| 5 | 701-33-31130 | Рессора | Нет на складе | |
| 6 | 701-33-31150 | Гнездо | Нет на складе | |
| 7 | 07000-13035 | Кольцо | Нет на складе | |
| 8 | 701-33-31160 | Прокладочная пластина | Нет на складе | |
| 9 | 01010-51235 | Болт | Нет на складе | |
| 10 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 11 | 701-33-31380 | Защитное кольцо | Нет на складе | |
| 12 | 701-33-31191 | Рессора | Нет на складе | |
| 13 | 01010-51245 | Болт | Нет на складе | |
| 14 | 701-33-46171 | Втулка | Нет на складе | |
| 15 | 01010-51280 | Болт | Нет на складе | |
| 16 | 01011-51210 | Болт | Нет на складе | |
| 17 | 701-33-46340 | Бак | Нет на складе | |
| 18 | 01010-51095 | Болт | Нет на складе | |
| 19 | 01602-21030 | Шайба | Нет на складе | |
| 20 | 07000-13045 | Кольцо | Нет на складе | |
| 21 | 07000-12015 | Кольцо | Нет на складе | |
| 22 | 07000-13030 | Кольцо | Нет на складе | |
| 23 | 701-33-31360 | Крышка | Нет на складе | |
| 24 | 07000-13040 | Кольцо | Нет на складе | |
| 25 | 01010-51440 | Болт | Нет на складе | |
| 26 | 01602-21442 | Рессорная шайба | Нет на складе | |
| 27 | 701-30-99000 | Всасывающий предохранительный клапан | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
