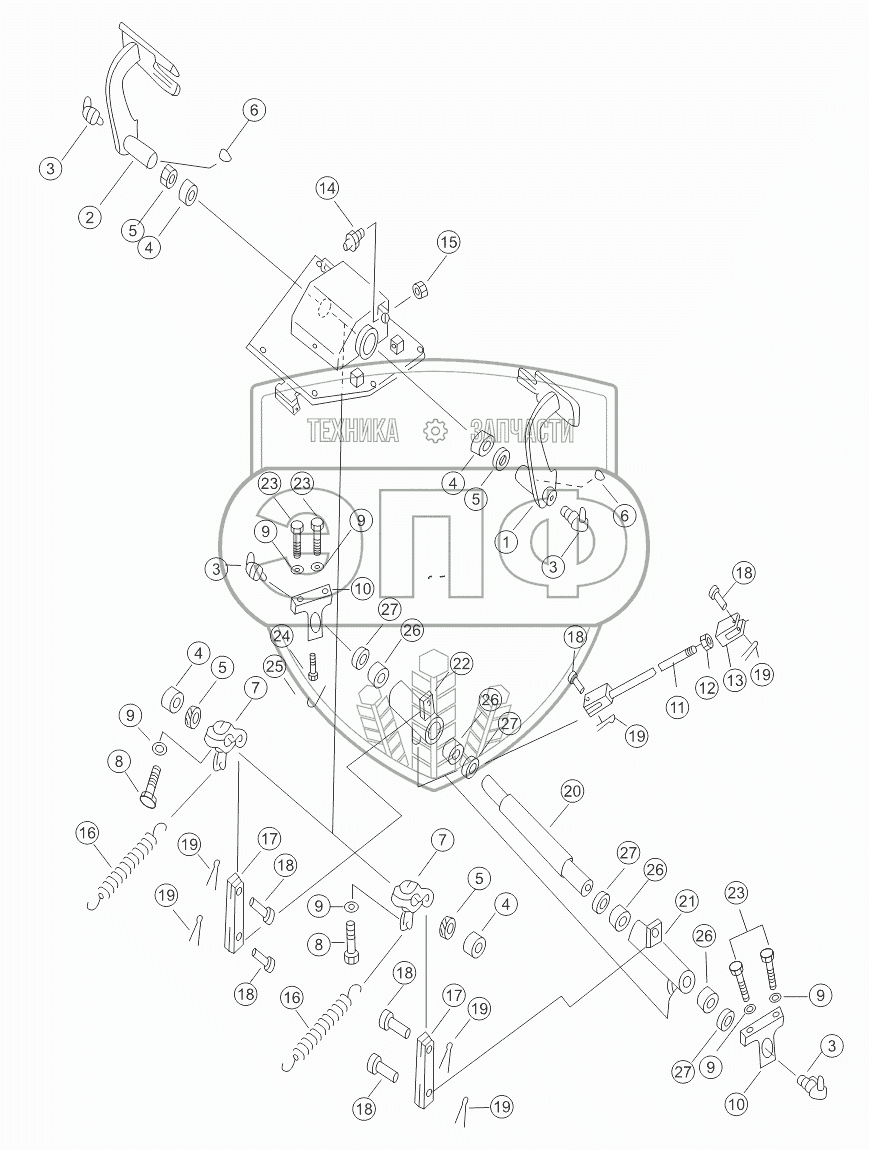

Каталог запасных частей к технике: Shantui SD32 (вариант). BRAKE PEDAL
/51.gif)
1
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
9
9
9
9
10
10
11
12
13
14
15
16
16
17
17
18
18
18
18
18
18
19
19
19
19
19
19
20
21
22
23
23
23
24
25
26
26
26
26
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 16Y-26C-01000 | Педаль левая | Нет на складе | |
| 2 | 16Y-26C-02000 | Педаль правая | Нет на складе | |
| 3 | 07021-01090 | Масленка | Нет на складе | |
| 4 | GB290-HK3520 | Needle roller bearing | Нет на складе | |
| 5 | 06122-03504 | Пылеулавливающее кольцо | Нет на складе | |
| 6 | 04010-11032 | key | Нет на складе | |
| 7 | 10Y-26-13000 | Рычаг | Нет на складе | |
| 8 | 01010-51235 | Болт | Нет на складе | |
| 9 | 01643-31232 | Шайба | Нет на складе | |
| 10 | 10Y-26-00003 | Кронштейн | Нет на складе | |
| 11 | 04244-41413 | Lever assy | Нет на складе | |
| 12 | 01580-31411 | Nut | Нет на складе | |
| 13 | 04210-21456 | Вилка | Нет на складе | |
| 14 | 09311-41237 | Амортизационный болт | Нет на складе | |
| 15 | 01580-11210 | Гайка | Нет на складе | |
| 16 | 154-43-41260 | Рессора | Нет на складе | |
| 17 | 10Y-26-00004 | Деталь соединительная | Нет на складе | |
| 18 | 04205-11440 | Палец | Нет на складе | |
| 19 | 04050-14022 | Разводной шплинт | Нет на складе | |
| 20 | 171-26-00002 | shaft | Нет на складе | |
| 21 | 171-26-01000 | lever L.H | Нет на складе | |
| 22 | 171-26-02000 | lever R.H | Нет на складе | |
| 23 | 01010-51225 | Болт | Нет на складе | |
| 24 | 04059-01010 | Железная проволока 19# | Нет на складе | |
| 25 | 01306-10616 | Винт | Нет на складе | |
| 26 | GB290-HK3020 | Needle roller bearing | Нет на складе | |
| 27 | 06122-03004 | Кольцо пылезащитное | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
