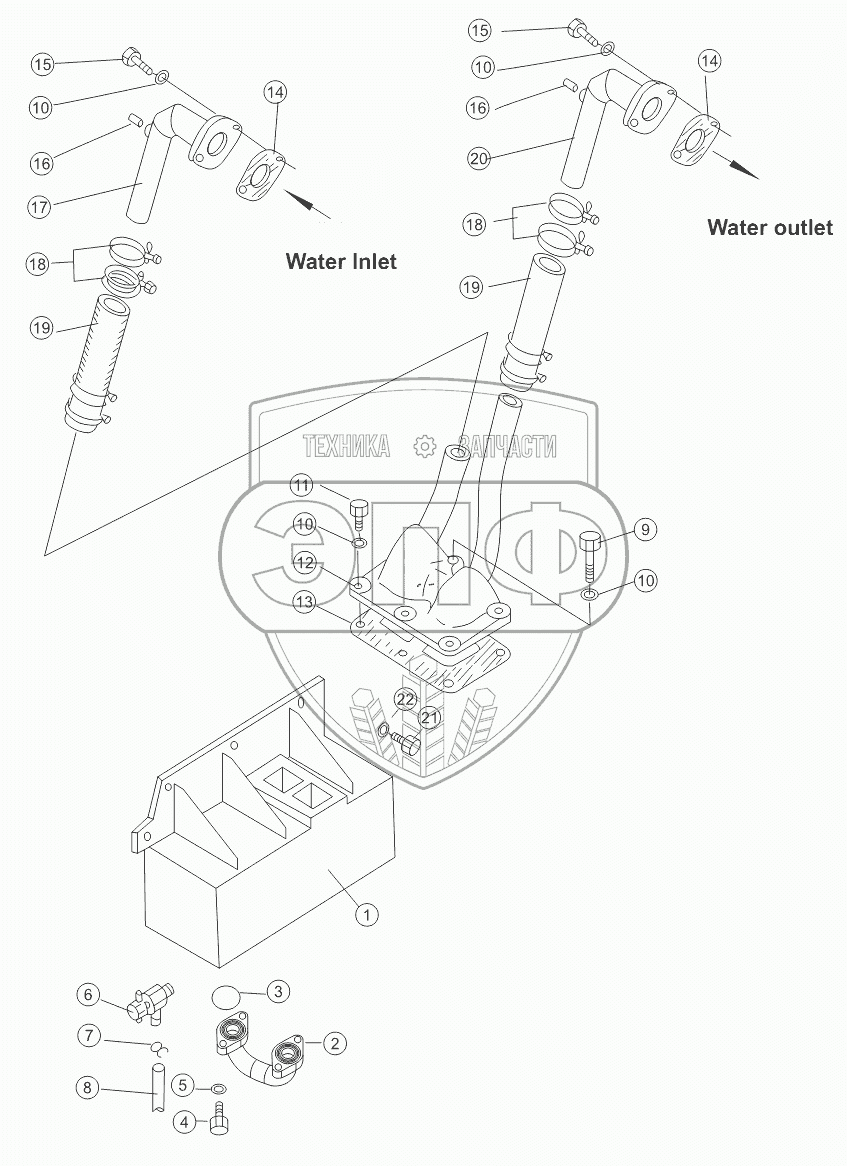

Каталог запасных частей к технике: Shantui SD32 (вариант). OIL COOLER ASSY
/19.gif)
1
2
3
4
5
6
7
8
9
10
10
10
10
11
12
13
14
14
15
15
16
16
17
18
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 175-03-C2100A | Oil cooler | Нет на складе | |
| 2 | 24Y-03-01000 | pipe | Нет на складе | |
| 3 | 07000-13042 | Кольцо | Нет на складе | |
| 4 | 01010-51230 | Болт | Нет на складе | |
| 5 | 01643-31232 | Шайба | Нет на складе | |
| 6 | 195-03-13241 | Valve, drain | Нет на складе | |
| 7 | GB3081-82 | Проволока | Нет на складе | |
| 8 | 175-03-31530 | Hose | Нет на складе | |
| 9 | 01010-51070 | Болт | Нет на складе | |
| 10 | 01602-21030 | Шайба | Нет на складе | |
| 11 | 01010-51030 | Болт | Нет на складе | |
| 12 | 175-03-C2171 | tube | Нет на складе | |
| 13 | 175-03-C2180 | gasket | Нет на складе | |
| 14 | 175-03-C2160 | gasket | Нет на складе | |
| 15 | 02010-70632 | bolt | Нет на складе | |
| 16 | 07042-20108 | Заглушка | Нет на складе | |
| 17 | 175-03-C2150 | tube | Нет на складе | |
| 18 | 07280-05429 | Хомут | Нет на складе | |
| 19 | 07260-04116 | Hose | Нет на складе | |
| 20 | 175-03-C2220 | tube | Нет на складе | |
| 21 | 01010-51645 | Болт | Нет на складе | |
| 22 | 01643-31645 | Шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
