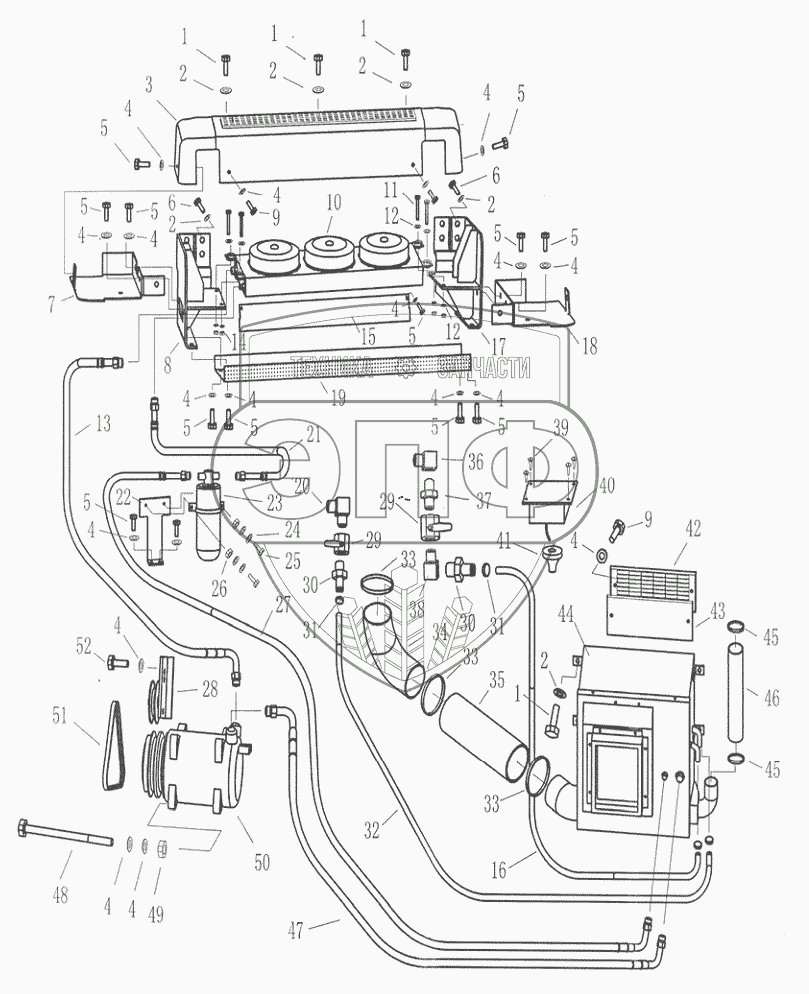

Каталог запасных частей к технике: Shantui SD10YE. AIR CONDITIONER SYSTEM
1
1
1
1
2
2
2
2
2
2
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
6
6
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
33
33
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 01010-51225 | Болт | Нет на складе | |
| 2 | 01643-51232 | Шайба | Нет на складе | |
| 3 | 121-58-06000 | Cover | Нет на складе | |
| 4 | 01643-51032 | Washer | Нет на складе | |
| 5 | 01010-51025 | Болт | Нет на складе | |
| 6 | 01010-51235 | Болт | Нет на складе | |
| 7 | 121-58-07000 | Lamp bracket | Нет на складе | |
| 8 | 121-58-03000 | Bracket | Нет на складе | |
| 9 | 01010-51020 | Болт | Нет на складе | |
| 10 | 121-58-13000 | Condenser assy | Нет на складе | |
| 11 | 01010-50840 | Болт | Нет на складе | |
| 12 | 01643-30823 | Шайба | Нет на складе | |
| 13 | 121-58-01000 | Hose | Нет на складе | |
| 14 | 01598-10809 | Nut | Нет на складе | |
| 15 | 121-58-00003 | Hose | Нет на складе | |
| 16 | 09483-10540 | Hose | Нет на складе | |
| 17 | 121-58-04000 | Bracket | Нет на складе | |
| 18 | 121-58-05000 | Lamp bracket | Нет на складе | |
| 19 | 121-58-00004 | Plate | Нет на складе | |
| 20 | 121-58-00002 | Nipple | Нет на складе | |
| 21 | 121-58-08000 | Hose | Нет на складе | |
| 22 | 121-58-00006 | Bracket | Нет на складе | |
| 23 | 23Y-58D-09000 | Evaporator | Нет на складе | |
| 24 | 01643-30623 | Прокладка | Нет на складе | |
| 25 | 01010-50620 | Bolt | Нет на складе | |
| 26 | 01580-10605 | Гайка | Нет на складе | |
| 27 | 121-58-09000 | Hose | Нет на складе | |
| 28 | 121-58-11000 | Tensioning wheel | Нет на складе | |
| 29 | 07700-40460 | Клапан | Нет на складе | |
| 30 | 17Y-58B-00004 | Nipple | Нет на складе | |
| 31 | 07281-00259 | Зажим | Нет на складе | |
| 32 | 09483-10526 | Hose | Нет на складе | |
| 33 | 07281-01159 | Clamp | Нет на складе | |
| 34 | 121-58-00007 | Elbow | Нет на складе | |
| 35 | 121-58-00010 | Hose | Нет на складе | |
| 36 | 121-58-00001 | Nipple | Нет на складе | |
| 37 | 07325-10400 | Nipple | Нет на складе | |
| 38 | 121-58-00008 | Nipple | Нет на складе | |
| 39 | 01370-00410 | Bolt | Нет на складе | |
| 40 | 121-58-14000 | Control panel | Нет на складе | |
| 41 | 08037-12536 | Ring tube | Нет на складе | |
| 42 | 121-58-12001 | Bracket | Нет на складе | |
| 43 | 121-58-12002 | Filter element | Нет на складе | |
| 44 | 121-58-10000 | Evaporator | Нет на складе | |
| 45 | 07281-00609 | Зажим | Нет на складе | |
| 46 | 121-58-00005 | Hose | Нет на складе | |
| 47 | 121-58-02000 | Hose | Нет на складе | |
| 48 | 01011-51030 | Болт | Нет на складе | |
| 49 | 01580-11008 | Гайка | Нет на складе | |
| 50 | 23Y-58D-03000 | Valve | Нет на складе | |
| 51 | 121-58-00009 | Belt | Нет на складе | |
| 52 | 01010-51030 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
