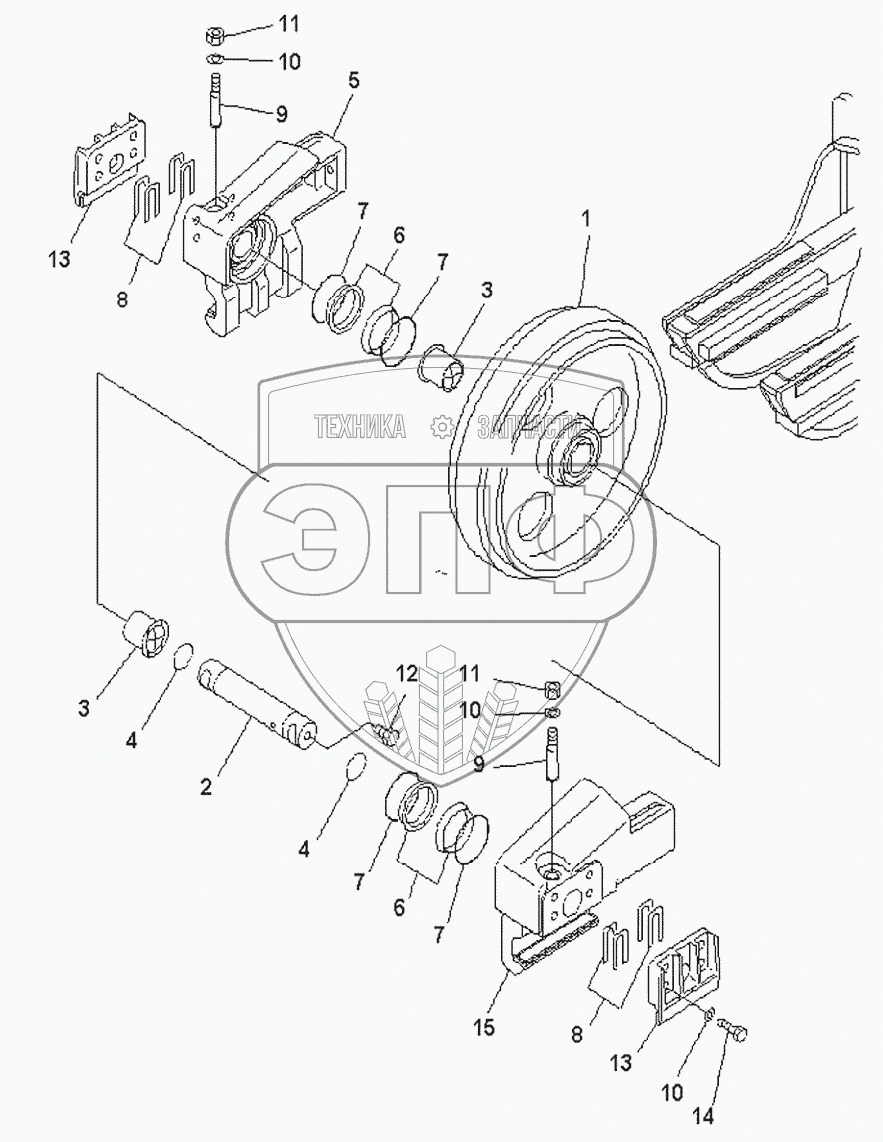

Каталог запасных частей к технике: Shantui SD10YE. FRONT IDLER ASSY
1
2
3
3
4
4
5
6
6
7
7
7
7
8
8
9
9
10
10
10
11
11
12
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 121-40-01000 | 121-40-01000 | Front idler ass’y | Нет на складе | |
| 1 | 121-40-01001 | Front idler | Нет на складе | |
| 2 | 121-40-01002 | Shaft | Нет на складе | |
| 3 | 121-40-01200 | Sleeve | Нет на складе | |
| 4 | 07000-13048 | Кольцо | Нет на складе | |
| 5 | 121-40-01100 | Bracket | Нет на складе | |
| 6 | 121-40-01004 | Ring, float seal | Нет на складе | |
| 7 | 121-40-01005 | O-ring | Нет на складе | |
| 8 | 121-40-01003 | Washer | Нет на складе | |
| 9 | 16Y-40-03001 | Штифт установочный | Нет на складе | |
| 10 | 01643-31645 | Шайба | Нет на складе | |
| 11 | 01582-11613 | Шестигранная гайка | Нет на складе | |
| 12 | 07052-31217 | Plug | Нет на складе | |
| 13 | 121-40-01006 | Plate | Нет на складе | |
| 14 | 01010-81640 | Bolt | Нет на складе | |
| 15 | 121-40-01400 | Bracket | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
