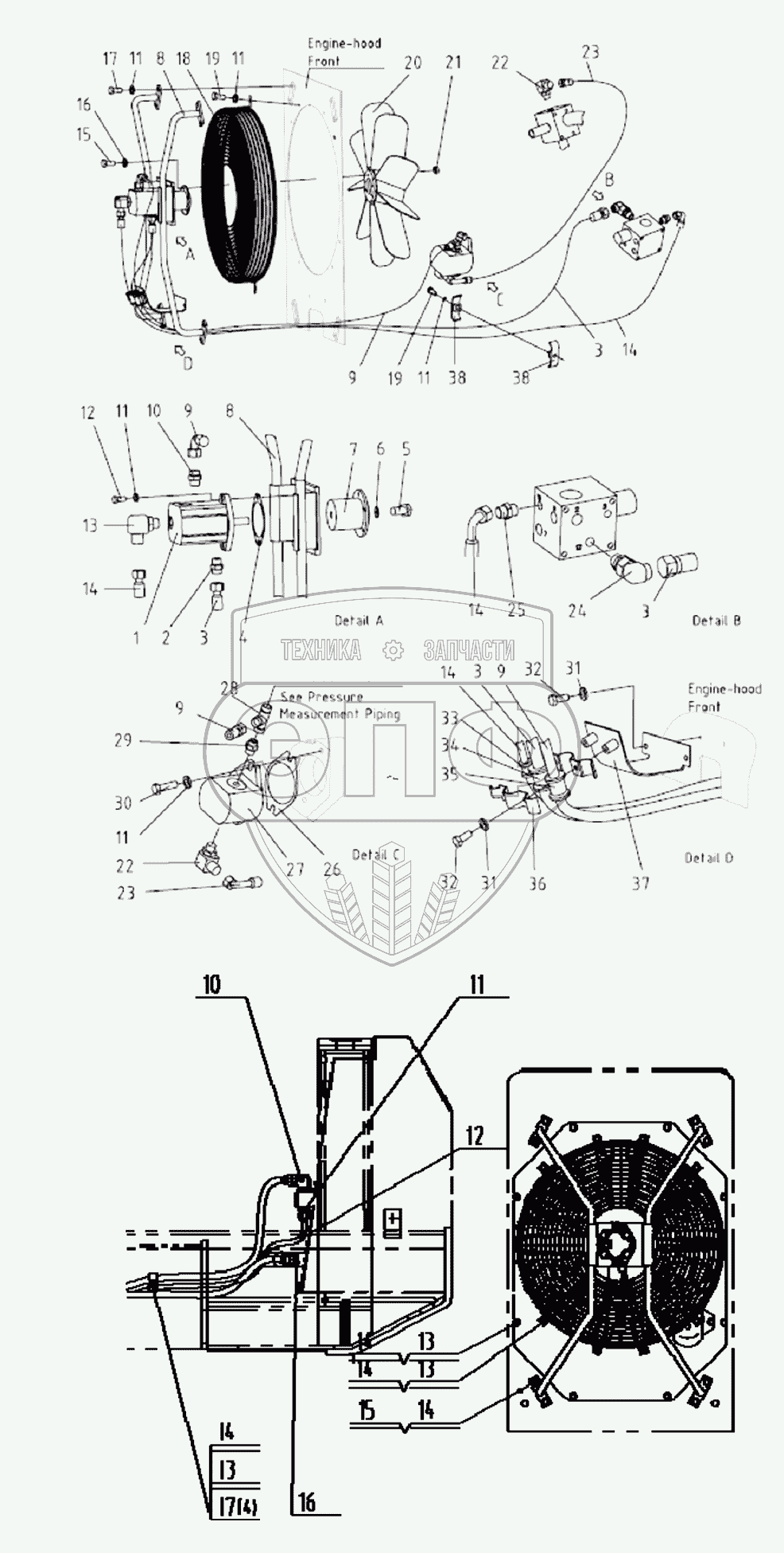

Каталог запасных частей к технике: Shantui SD10YE. TEMPERATURE CONTROLLED FAN SYSTEM ASSEMBLY
1
2
3
3
3
3
4
5
6
7
8
8
9
9
9
9
10
10
11
11
11
11
11
11
12
12
13
13
13
13
14
14
14
14
14
14
14
14
15
15
16
16
17
17
18
19
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 121-73-01000 | Motor | Нет на складе | |
| 2 | 121-73-07000 | Nipple | Нет на складе | |
| 3 | 03009-11554000 | Hose | Нет на складе | |
| 4 | 121-73-00004 | Asbestos pad | Нет на складе | |
| 5 | 01010-50616 | Болт | Нет на складе | |
| 6 | 121-73-00003 | Washer | Нет на складе | |
| 7 | 121-73-00002 | Dish | Нет на складе | |
| 8 | 121-73-02000 | Motor support | Нет на складе | |
| 9 | 03005-13441600 | Hose | Нет на складе | |
| 10 | 121-73-17000 | Nipple | Нет на складе | |
| 11 | 01643-31032 | Шайба | Нет на складе | |
| 12 | 01010-51030 | Болт | Нет на складе | |
| 13 | 121-73-18000 | Elbow | Нет на складе | |
| 14 | 03001-13443500 | Hose | Нет на складе | |
| 15 | 01010-50620 | Bolt | Нет на складе | |
| 16 | 01643-30623 | Прокладка | Нет на складе | |
| 17 | 01010-51020 | Болт | Нет на складе | |
| 18 | 121-73-03000 | Guard fence | Нет на складе | |
| 19 | 01010-51025 | Болт | Нет на складе | |
| 20 | 121-73-05000 | Fan | Нет на складе | |
| 21 | 01580-10605 | Гайка | Нет на складе | |
| 22 | 121-73-08000 | Elbow | Нет на складе | |
| 23 | 03011-13663300 | Hose | Нет на складе | |
| 24 | 121-73-10000 | Elbow | Нет на складе | |
| 25 | 03206-01440 | Nipple | Нет на складе | |
| 26 | 121-73-00001 | Asbestos pad | Нет на складе | |
| 27 | 121-73-14000 | Gear pump | Нет на складе | |
| 28 | 03203-01180 | Nipple | Нет на складе | |
| 29 | 03206-01650 | Nipple | Нет на складе | |
| 30 | 01010-51075 | Болт | Нет на складе | |
| 31 | 01643-30823 | Шайба | Нет на складе | |
| 32 | 01010-50820 | Болт | Нет на складе | |
| 33 | 07095-20213 | Cushion cover | Нет на складе | |
| 34 | 07095-00423 | Cushion cover | Нет на складе | |
| 35 | 07095-00317 | Cushion cover | Нет на складе | |
| 36 | 121-73-00005 | Clip | Нет на складе | |
| 37 | 121-73-23000 | Plate | Нет на складе | |
| 38 | 121-63-00002 | Plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
