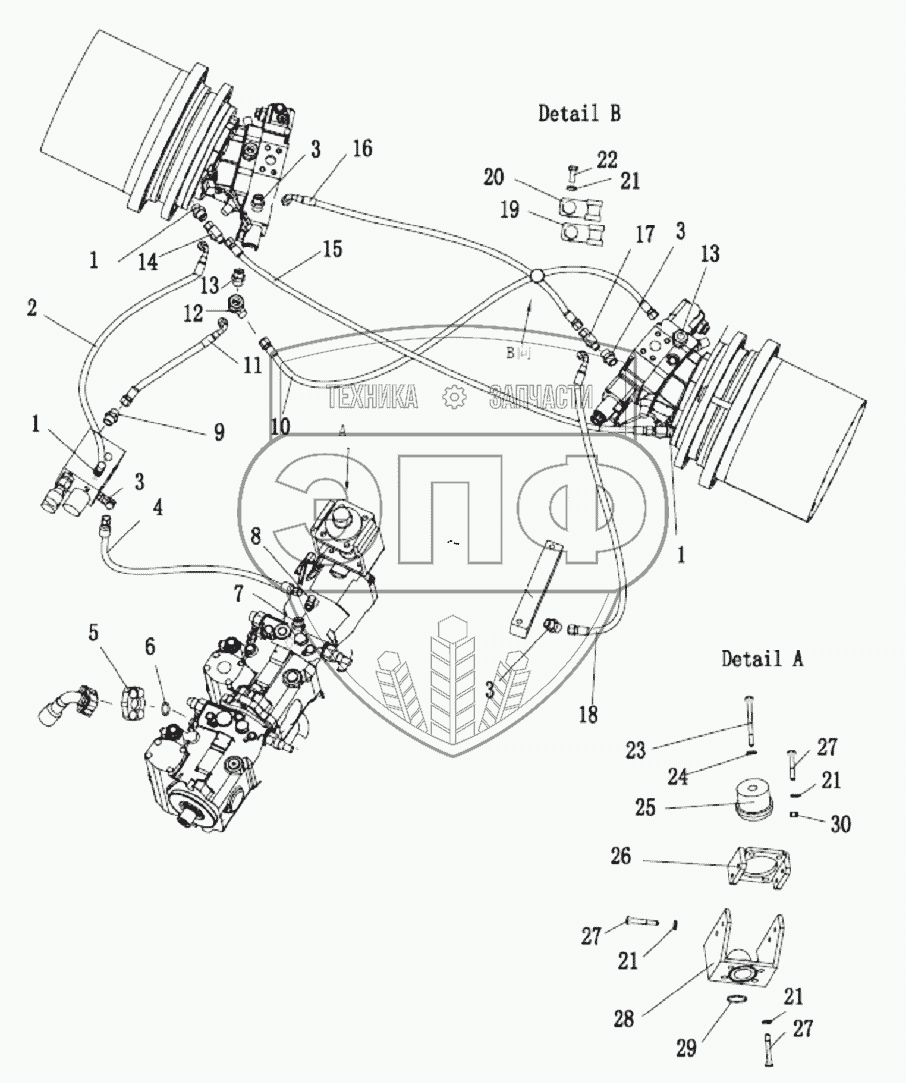

Каталог запасных частей к технике: Shantui SD10YE. TRAVELING HYDRAULIC PIPING ASSY
1
1
1
2
3
3
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
21
21
22
23
24
25
26
27
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 03206-01220 | Nipple | Нет на складе | |
| 2 | 03002-11221500 | Hose | Нет на складе | |
| 3 | 03206-01330 | Nipple | Нет на складе | |
| 4 | 03002-33110500 | Hose | Нет на складе | |
| 5 | 121-75-00014 | Block | Нет на складе | |
| 6 | 07000-13026 | O-ring | Нет на складе | |
| 7 | 121-75-63000 | Nipple | Нет на складе | |
| 8 | 03202-01100 | Nipple | Нет на складе | |
| 9 | 03206-01560 | Nipple | Нет на складе | |
| 10 | 03008-11551700 | Hose | Нет на складе | |
| 11 | 03010-11551100 | Hose | Нет на складе | |
| 12 | 03203-01150 | Nipple | Нет на складе | |
| 13 | 03206-01550 | Nipple | Нет на складе | |
| 14 | 03203-01080 | Nipple | Нет на складе | |
| 15 | 03002-11221000 | Hose | Нет на складе | |
| 16 | 03002-11331350 | Hose | Нет на складе | |
| 17 | 03203-01100 | Nipple | Нет на складе | |
| 18 | 03004-13331250 | Hose | Нет на складе | |
| 19 | 04435-52210 | Clip | Нет на складе | |
| 20 | 04434-52108 | Clip | Нет на складе | |
| 21 | 01643-31032 | Шайба | Нет на складе | |
| 22 | 01010-51016 | Болт | Нет на складе | |
| 23 | 01010-51690 | Bolt | Нет на складе | |
| 24 | 01643-31645 | Шайба | Нет на складе | |
| 25 | 121-75-35000 | Damper assy | Нет на складе | |
| 26 | 121-75-34000 | Bracket | Нет на складе | |
| 27 | 01010-51030 | Болт | Нет на складе | |
| 28 | 121-75-62000 | Oil tube | Нет на складе | |
| 29 | 07000-13048 | Кольцо | Нет на складе | |
| 30 | 01580-01210 | Гайка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
