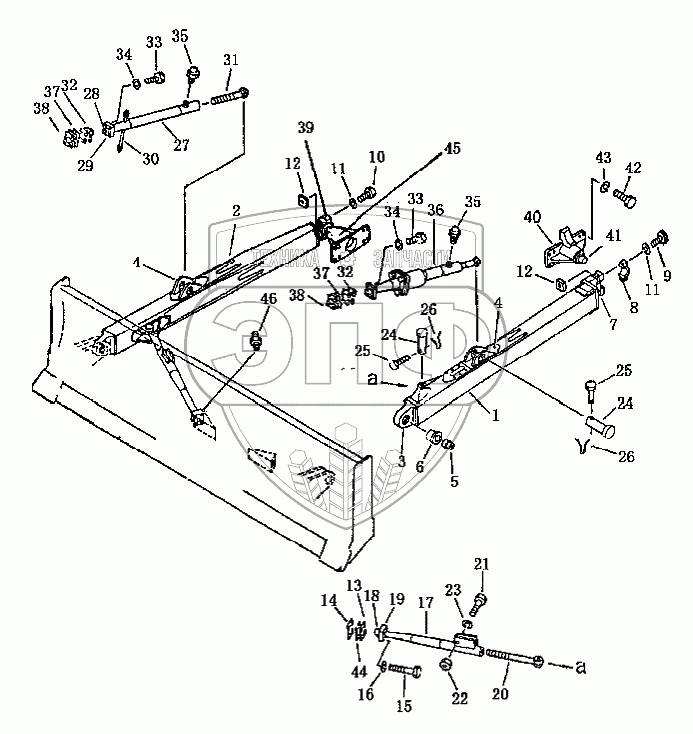

Каталог запасных частей к технике: Shantui SD16. Отвал наклоняемый прямой (SD16L)
1
2
3
4
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
32
32
33
33
34
34
35
35
36
37
37
38
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 16L-80-20000 | Тяга отвала левая | Нет на складе | |
| 2 | 161-80-40000 | Тяга отвала правая | Нет на складе | |
| 3 | 16L--80-20007 | Кронштейн | Нет на складе | |
| 4 | 16L-80-20009 | Кронштейн | Нет на складе | |
| 5 | 16L-80-00009 | Втулка | Нет на складе | |
| 6 | 16L-80-00007 | Втулка | Нет на складе | |
| 7 | 16L-80-20001 | Кронштейн | Нет на складе | |
| 8 | 16L-80-00003 | Крышка подшипника | Нет на складе | |
| 9 | 16L-80-00004 | Болт | Нет на складе | |
| 10 | 16L-80-00014 | Болт | Нет на складе | |
| 11 | 01602-02472 | Шайба | Нет на складе | |
| 12 | 16L-80-00027 | Гайка | Нет на складе | |
| 13 | 16L-80-00018 | Шайба 1,00 мм | Нет на складе | |
| 14 | 16L-80-00017 | Шайба 0,50 мм | Нет на складе | |
| 15 | 01010-52065 | Болт | Нет на складе | |
| 16 | 01010-02060 | Шайба | Нет на складе | |
| 17 | 16L-80-60000 | Стойка | Нет на складе | |
| 18 | 16L-80-60001 | Шарнир шаровой | Нет на складе | |
| 19 | 16Y-80-60004 | Колпачок | Нет на складе | |
| 20 | 16L-80-00015 | Винт | Нет на складе | |
| 21 | 01011-52000 | Болт | Нет на складе | |
| 22 | 01580-02016 | Гайка | Нет на складе | |
| 23 | 01602-02060 | Шайба | Нет на складе | |
| 24 | 16L-80-00002 | Ось | Нет на складе | |
| 25 | 16L-80-00005 | Палец | Нет на складе | |
| 26 | 04050-02016 | Палец | Нет на складе | |
| 27 | 16L-80-70000 | Стойка наклонная | Нет на складе | |
| 28 | 16Y-80-50006 | Шарнир шаровой | Нет на складе | |
| 29 | 16Y-80-50007 | Колпачок | Нет на складе | |
| 30 | 16L-80-71000 | Тяга | Нет на складе | |
| 31 | 16L-80-00022 | Стержень | Нет на складе | |
| 32 | 16L-80-00021 | Шайба 1,00 мм | Нет на складе | |
| 33 | 01010-51865 | Болт | Нет на складе | |
| 34 | 01602-01854 | Шайба | Нет на складе | |
| 35 | 07020-01018 | Масленка М10х1 | Нет на складе | |
| 36 | 16Y-63-13000 | Гидроцилиндр наклона | Нет на складе | |
| 37 | 16L-80-00019 | Шайба 0,20 мм | Нет на складе | |
| 38 | 16L-80-00020 | Шайба 0,50 мм | Нет на складе | |
| 39 | 16L-80-00023 | Крышка подшипника | Нет на складе | |
| 40 | 16L-80-30000 | Цапфа левая | Нет на складе | |
| 41 | 16Y-80-10002 | Шарнир шаровой | Нет на складе | |
| 42 | 01010-52050 | Болт | Нет на складе | |
| 43 | 01602-02060 | Шайба | Нет на складе | |
| 44 | 16L-80-00016 | Шайба 0,10 мм | Нет на складе | |
| 45 | 16L-80-50000 | Цапфа правая | Нет на складе | |
| 46 | 07020-01018 | Масленка М10х1 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
