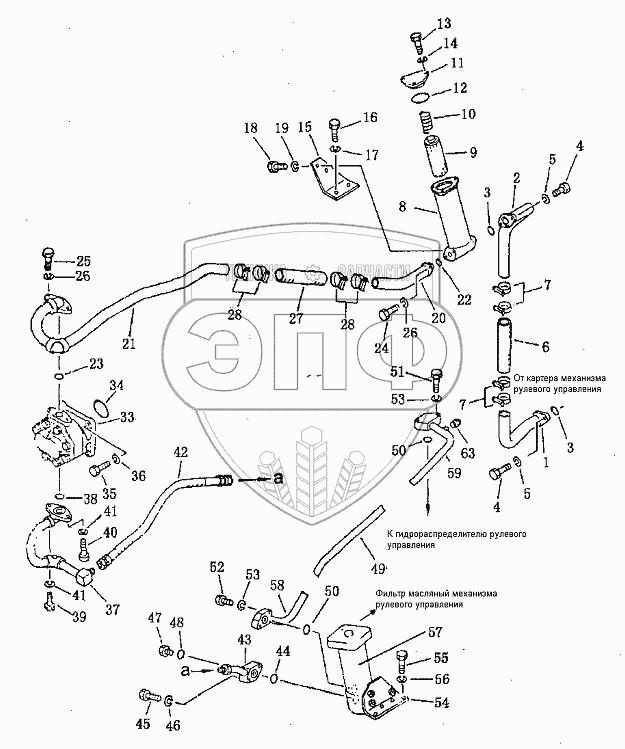

Каталог запасных частей к технике: Shantui SD16. Трубопровод бортового фрикциона
1
2
3
3
4
4
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
28
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
50
51
52
53
53
54
55
56
57
58
59
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 16Y-76-11000 | Трубка всасывающая | Нет на складе | |
| 2 | 16Y-76-10000 | Трубка всасывающая | Нет на складе | |
| 3 | 07000-03032 | Кольцо | Нет на складе | |
| 4 | 01010-51030 | Болт | Нет на складе | |
| 5 | 01602-01030 | Шайба | Нет на складе | |
| 6 | 07260-24118 | Рукав | Нет на складе | |
| 7 | 07280-05429 | Хомут | Нет на складе | |
| 8 | 16Y-76-09000 | Фильтр масляный | Нет на складе | |
| 8 | 16Y-76-09100 | Корпус фильтра | Нет на складе | |
| 9 | 16Y-76-09200 | Элемент фильтрующий | Нет на складе | |
| 10 | 16Y-76-09002 | Пружина | Нет на складе | |
| 11 | 16Y-76-09001 | Крышка | Нет на складе | |
| 12 | 07000-02060 | Кольцо | Нет на складе | |
| 13 | 01010-51030 | Болт | Нет на складе | |
| 14 | 01602-01030 | Шайба | Нет на складе | |
| 15 | 16Y-76-28000 | Кронштейн | Нет на складе | |
| 16 | 01010-31430 | Болт | Нет на складе | |
| 17 | 01602-01442 | Рессорная шайба | Нет на складе | |
| 18 | 01010-51225 | Болт | Нет на складе | |
| 19 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 20 | 16Y-76-08000 | Трубка всасывающая | Нет на складе | |
| 21 | 16Y-76-07000 | Трубка всасывающая | Нет на складе | |
| 22 | 07000-03032 | Кольцо | Нет на складе | |
| 23 | 07000-03028 | Кольцо | Нет на складе | |
| 24 | 01010-51030 | Болт | Нет на складе | |
| 25 | 01010-51070 | Болт | Нет на складе | |
| 26 | 01602-21030 | Шайба | Нет на складе | |
| 27 | 07260-04120 | Рукав | Нет на складе | |
| 28 | 07280-05429 | Хомут | Нет на складе | |
| 33 | 16Y-76-06000 | Насос рулевого управления | Нет на складе | |
| 34 | 07000-02075 | Кольцо | Нет на складе | |
| 35 | 01010-51040 | Болт | Нет на складе | |
| 36 | 01602-21030 | Шайба | Нет на складе | |
| 37 | 16Y-76-05000 | Трубка | Нет на складе | |
| 38 | 07000-03022 | Кольцо | Нет на складе | |
| 39 | 01010-51035 | Болт | Нет на складе | |
| 40 | 01010-51035 | Болт | Нет на складе | |
| 41 | 01602-21030 | Шайба | Нет на складе | |
| 42 | 07102-20505 | Рукав | Нет на складе | |
| 43 | 16Y-76-30000 | Трубка | Нет на складе | |
| 44 | 07000-03025 | Кольцо | Нет на складе | |
| 45 | 01010-51050 | Болт | Нет на складе | |
| 46 | 01602-21030 | Шайба | Нет на складе | |
| 47 | 07040-11007 | Заглушка | Нет на складе | |
| 48 | 07000-01008 | Кольцо круглого сечения | Нет на складе | |
| 49 | 07102-20505 | Рукав | Нет на складе | |
| 50 | 07000-03025 | Кольцо | Нет на складе | |
| 51 | 01010-51095 | Болт | Нет на складе | |
| 52 | 01010-51050 | Болт | Нет на складе | |
| 53 | 01602-21030 | Шайба | Нет на складе | |
| 54 | 16Y-76-31000 | Кронштейн | Нет на складе | |
| 55 | 01010-51225 | Болт | Нет на складе | |
| 56 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 57 | 16Y-75-23000 | Фильтр масляный | Нет на складе | |
| 58 | 16Y-76-29000 | Трубка | Нет на складе | |
| 59 | 16Y-76-15000 | Трубка | Нет на складе | |
| 63 | 07042-20108 | Заглушка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
