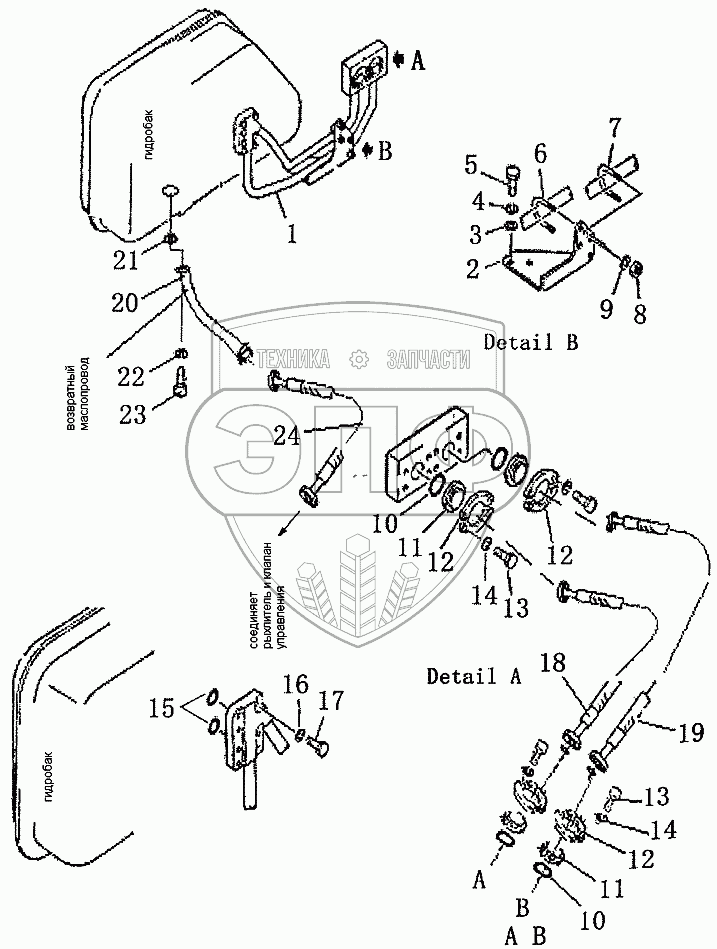

Каталог запасных частей к технике: Shantui SD22. Гидросистема рыхлителя с одиночной стойкой
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 23Y-89-10600 | Труба | Нет на складе | |
| 2 | 23Y-63-05000 | Держатель | Нет на складе | |
| 3 | 01643-31232 | Шайба | Нет на складе | |
| 4 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 5 | 01010-51240 | Болт | Нет на складе | |
| 6 | 07283-23450 | Зажим трубы | Нет на складе | |
| 7 | 07283-23450 | Зажим трубы | Нет на складе | |
| 8 | 01599-01011 | Гайка | Нет на складе | |
| 9 | 01643-31032 | Шайба | Нет на складе | |
| 10 | 07000-13038 | Кольцо | Нет на складе | |
| 11 | 07378-11000 | Сплошная крышка | Нет на складе | |
| 12 | 07371-31049 | Разъемный фланец | Нет на складе | |
| 13 | 07372-21030 | Болт | Нет на складе | |
| 14 | 01602-21030 | Шайба | Нет на складе | |
| 15 | 07000-13048 | Кольцо | Нет на складе | |
| 16 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 17 | 01010-51225 | Болт | Нет на складе | |
| 18 | 07114-01006 | Рукав | Нет на складе | |
| 19 | 07114-01007 | Труба | Нет на складе | |
| 20 | 23Y-89-11700 | Труба | Нет на складе | |
| 21 | JB1002-77 | Шайба | Нет на складе | |
| 22 | 23Y-88-10001 | Шайба | Нет на складе | |
| 23 | 23Y-88-10200 | Болт | Нет на складе | |
| 24 | 07102-20315 | Труба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
