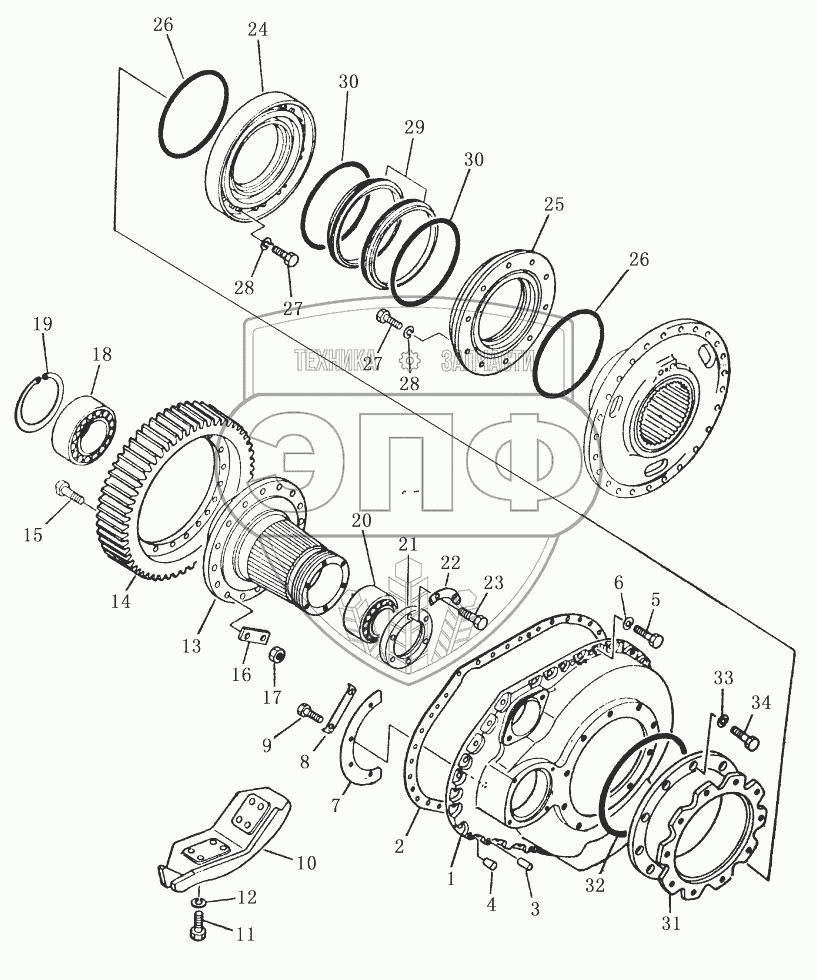

Каталог запасных частей к технике: Shantui SD23. FINAL DRIVE CASE AND GEAR
1
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 154-27-11123 | Case final drive | Нет на складе | |
| 1 | 154-27-11113 | Конечная передача | Нет на складе | |
| 2 | 154-27-11460 | gasket | Нет на складе | |
| 3 | 04020-01842 | Цилиндрический штифт | Нет на складе | |
| 4 | 07049-02025 | Заглушка | Нет на складе | |
| 5 | 01010-52050 | Болт | Нет на складе | |
| 6 | 01643-32060 | Шайба | Нет на складе | |
| 7 | 154-27-11410 | Пластина | Нет на складе | |
| 8 | 175-27-31540 | Замковая пластина | Нет на складе | |
| 9 | 01010-51220 | Болт | Нет на складе | |
| 10 | 154-27-15110 | Защитная пластина | Нет на складе | |
| 10 | 154-27-15120 | Guard | Нет на складе | |
| 11 | 01010-52045 | Болт | Нет на складе | |
| 12 | 01643-32060 | Шайба | Нет на складе | |
| 13 | 154-27-12122 | Hob sprocket | Нет на складе | |
| 13 | TS220.27-2 | hob sprocket | Нет на складе | |
| 14 | 154-27-12110 | Большая шестерня (второй | Нет на складе | |
| 15 | 175-27-12181 | Разряд | Нет на складе | |
| 16 | 175-27-12190 | Болт | Нет на складе | |
| 17 | 01582-12419 | Замковая пластина | Нет на складе | |
| 18 | 150-09-13110 | Гайка | Нет на складе | |
| 19 | 04071-00250 | Шариковый подшипник | Нет на складе | |
| 20 | 170-09-13250 | Упорное кольцо | Нет на складе | |
| 21 | 154-27-12560 | Двурядный шариковый | Нет на складе | |
| 22 | 170-27-12210 | Подшипник | Нет на складе | |
| 23 | 01010-51440 | Болт | Нет на складе | |
| 24 | 154-27-12152 | Замковая шайба | Нет на складе | |
| 25 | 154-27-12162 | Болт | Нет на складе | |
| 26 | 07000-05410 | Кольцо | Нет на складе | |
| 27 | 01010-51230 | Болт | Нет на складе | |
| 28 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 29 | 170-27-12513 | Рессорная шайба | Нет на складе | |
| 30 | 195-27-12710 | O-ring | Нет на складе | |
| 31 | 154-27-15211 | spacer | Нет на складе | |
| 32 | 07000-05410 | Кольцо | Нет на складе | |
| 33 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 34 | 01010-51230 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
