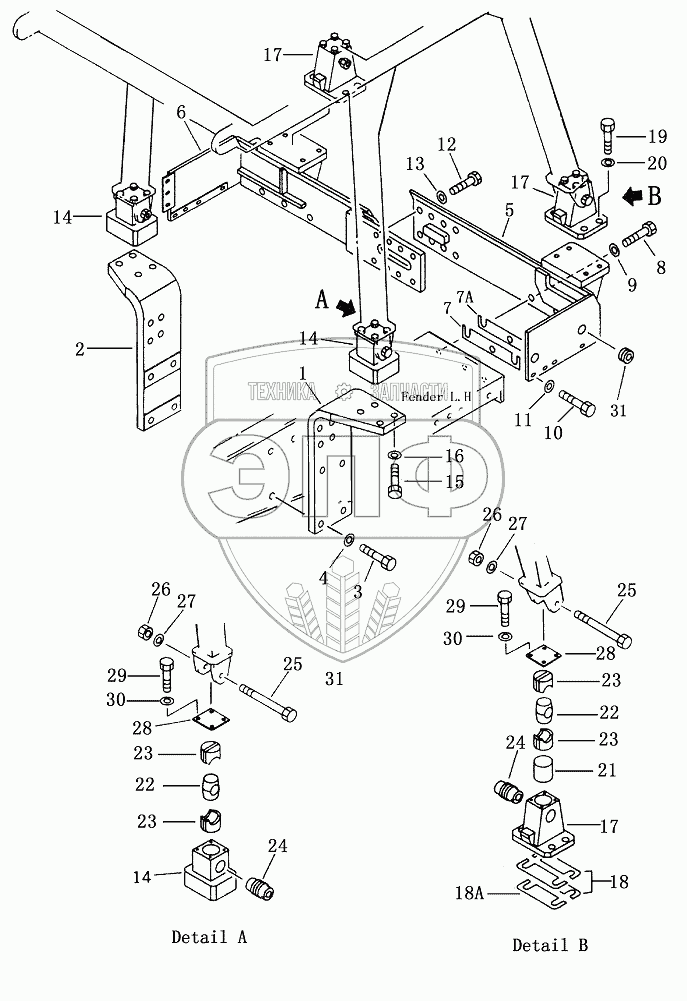

Каталог запасных частей к технике: Shantui SD23. ROLLOVER PROTECTIVE STRUCTURE BRACKET
1
2
3
4
5
6
7
7A
8
9
10
11
12
13
14
14
14
15
16
17
17
17
18
18A
19
20
21
22
22
23
23
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 154-978-3130 | plate l.h. | Нет на складе | |
| 2 | 154-978-3140 | plate r.h. | Нет на складе | |
| 3 | 01011-83010 | Болт | Нет на складе | |
| 4 | 01643-33080 | Шайба | Нет на складе | |
| 5 | 154-978-3282 | bracket l.h. | Нет на складе | |
| 6 | 154-978-3292 | bracket r.h. | Нет на складе | |
| 7 | 154-978-3252 | shim | Нет на складе | |
| 7A | 154-978-3262 | shim | Нет на складе | |
| 8 | 01010-82770 | bolt | Нет на складе | |
| 9 | 01643-32780 | Шайба | Нет на складе | |
| 10 | 01010-81655 | Болт | Нет на складе | |
| 11 | 21T-54-16150 | Washer | Нет на складе | |
| 12 | 01010-82770 | bolt | Нет на складе | |
| 13 | 01643-32780 | Шайба | Нет на складе | |
| 14 | 154-978-3161 | bracket | Нет на складе | |
| 15 | 01011-83010 | Болт | Нет на складе | |
| 16 | 01643-33080 | Шайба | Нет на складе | |
| 17 | 154-978-3310 | bracket | Нет на складе | |
| 18 | 175-978-1260 | shim | Нет на складе | |
| 18A | 175-978-1250 | shim | Нет на складе | |
| 19 | 01010-82465 | Болт | Нет на складе | |
| 20 | 01643-32460 | Уплотнительная шайба | Нет на складе | |
| 21 | 154-978-3171 | Гнездо | Нет на складе | |
| 22 | 195-54-45490 | Стопор | Нет на складе | |
| 23 | 154-54-42220 | Резина | Нет на складе | |
| 24 | 195-54-45510 | Кольцо | Нет на складе | |
| 25 | 175-978-5210 | Болт | Нет на складе | |
| 26 | 01580-12722 | Гайка | Нет на складе | |
| 27 | 01643-32780 | Шайба | Нет на складе | |
| 28 | 195-56-11320 | Пластина | Нет на складе | |
| 29 | 01010-51230 | Болт | Нет на складе | |
| 30 | 01643-31232 | Шайба | Нет на складе | |
| 31 | 154-978-3331 | cover | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
