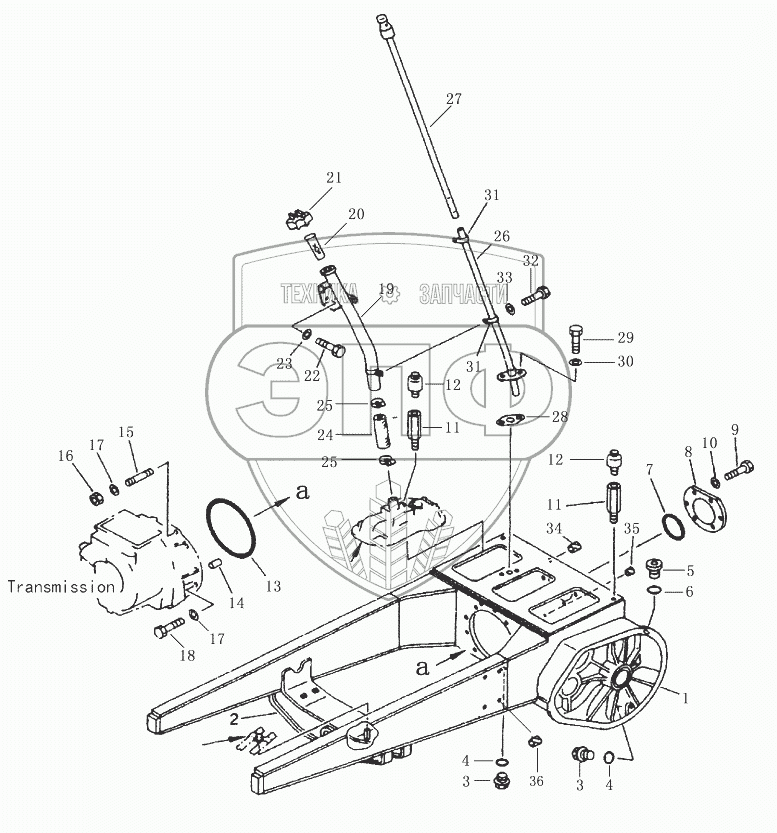

Каталог запасных частей к технике: Shantui SD23. STEERING CASE AND MAIN FRAME
1
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 17S-30-10000 | 17S-30-10000 | case frame assy | Нет на складе | |
| 154-21-11421 | 154-21-11421 | bracket | Нет на складе | |
| 1 | 17Y-30A-10000 | main frame | Нет на складе | |
| 2 | 154-21-41420 | bracket | Нет на складе | |
| 3 | 07044-13620 | Магнитная пробка | Нет на складе | |
| 4 | 07002-03634 | Герметичное кольцо | Нет на складе | |
| 5 | 07040-13618 | Заглушка | Нет на складе | |
| 6 | 07002-03634 | Герметичное кольцо | Нет на складе | |
| 7 | 07000-05195 | Герметичное кольцо | Нет на складе | |
| 8 | 175-21-32170 | Cover | Нет на складе | |
| 9 | 01010-52040 | Болт | Нет на складе | |
| 10 | 01643-32060 | Шайба | Нет на складе | |
| 11 | 154-21-11830 | Соединительная втулка | Нет на складе | |
| 12 | 07030-00252 | Аэратор | Нет на складе | |
| 13 | 07000-05440 | O-ring | Нет на складе | |
| 14 | 04020-01842 | Цилиндрический штифт | Нет на складе | |
| 15 | 01120-31645 | stud | Нет на складе | |
| 16 | 01582-11613 | Шестигранная гайка | Нет на складе | |
| 17 | 01643-31645 | Шайба | Нет на складе | |
| 18 | 01010-51645 | Болт | Нет на складе | |
| 19 | 154-21-41120 | tube | Нет на складе | |
| 20 | 07056-10045 | Фильтровальная сетка | Нет на складе | |
| 21 | 07051-20000 | Колпак | Нет на складе | |
| 22 | 01010-51225 | Болт | Нет на складе | |
| 23 | 01643-31232 | Шайба | Нет на складе | |
| 24 | 07260-24122 | hose | Нет на складе | |
| 25 | 07281-00549 | Зажим рукава | Нет на складе | |
| 26 | 154-21-41130 | tube | Нет на складе | |
| 27 | 154-21-41140 | gauge | Нет на складе | |
| 28 | 6696-61-9921 | gasket | Нет на складе | |
| 29 | 01010-51230 | Болт | Нет на складе | |
| 30 | 01643-51232 | Шайба | Нет на складе | |
| 31 | 08035-01512 | Провододержатель | Нет на складе | |
| 32 | 01010-51225 | Болт | Нет на складе | |
| 33 | 01643-31232 | Шайба | Нет на складе | |
| 34 | 07049-03342 | Пробка конусообразная | Нет на складе | |
| 35 | 07049-02025 | Заглушка | Нет на складе | |
| 36 | 07049-03038 | plug | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
