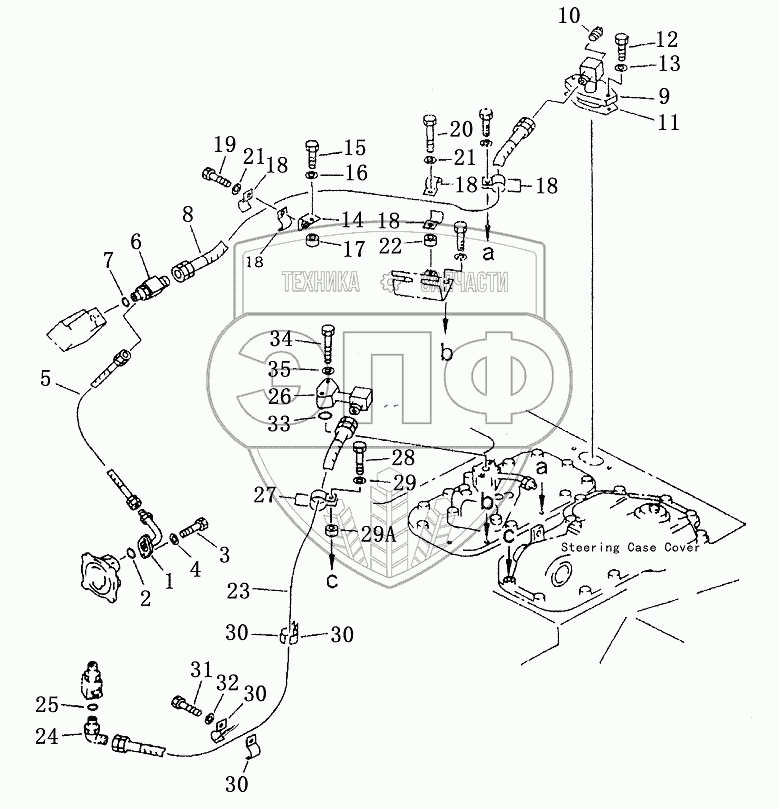

Каталог запасных частей к технике: Shantui SD23. STEERING PIPING
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
18
19
20
21
21
22
23
24
25
26
27
28
29
29A
30
30
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 154-49-51430 | tube | Нет на складе | |
| 2 | 07000-03025 | Кольцо | Нет на складе | |
| 3 | 01010-51030 | Болт | Нет на складе | |
| 4 | 01643-31032 | Шайба | Нет на складе | |
| 5 | 07102-20305 | hose | Нет на складе | |
| 6 | 154-49-51770 | tee | Нет на складе | |
| 7 | 07002-02434 | Кольцо | Нет на складе | |
| 8 | 07102-21014 | Hose | Нет на складе | |
| 9 | 17Y-74-44000 | tube | Нет на складе | |
| 10 | 07042-30108 | Заглушка | Нет на складе | |
| 11 | 17Y-74-00013 | gasket | Нет на складе | |
| 12 | 01010-51240 | Болт | Нет на складе | |
| 13 | 01643-31232 | Шайба | Нет на складе | |
| 14 | 154-49-51640 | bracket | Нет на складе | |
| 15 | 01010-51045 | Болт | Нет на складе | |
| 16 | 01643-31032 | Шайба | Нет на складе | |
| 17 | 17Y-74-00010 | gasket | Нет на складе | |
| 18 | 17Y-74-17000 | clamp | Нет на складе | |
| 19 | 01010-51230 | Болт | Нет на складе | |
| 20 | 01010-51255 | Болт | Нет на складе | |
| 21 | 01643-31232 | Шайба | Нет на складе | |
| 22 | 195-33-11220 | Втулка | Нет на складе | |
| 23 | 07102-20616 | Рукав | Нет на складе | |
| 24 | 07235-10628 | Штуцер | Нет на складе | |
| 25 | 07002-02434 | Кольцо | Нет на складе | |
| 26 | 154-49-51590 | tube | Нет на складе | |
| 27 | 154-49-51970 | Зажим трубы | Нет на складе | |
| 28 | 01010-51290 | Болт | Нет на складе | |
| 29 | 01643-31232 | Шайба | Нет на складе | |
| 29A | 195-33-11220 | Втулка | Нет на складе | |
| 30 | 154-49-51970 | Зажим трубы | Нет на складе | |
| 31 | 01010-51230 | Болт | Нет на складе | |
| 32 | 01643-31232 | Шайба | Нет на складе | |
| 33 | 07000-03028 | Кольцо | Нет на складе | |
| 34 | 01011-51020 | Болт | Нет на складе | |
| 35 | 01643-30032 | Шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
