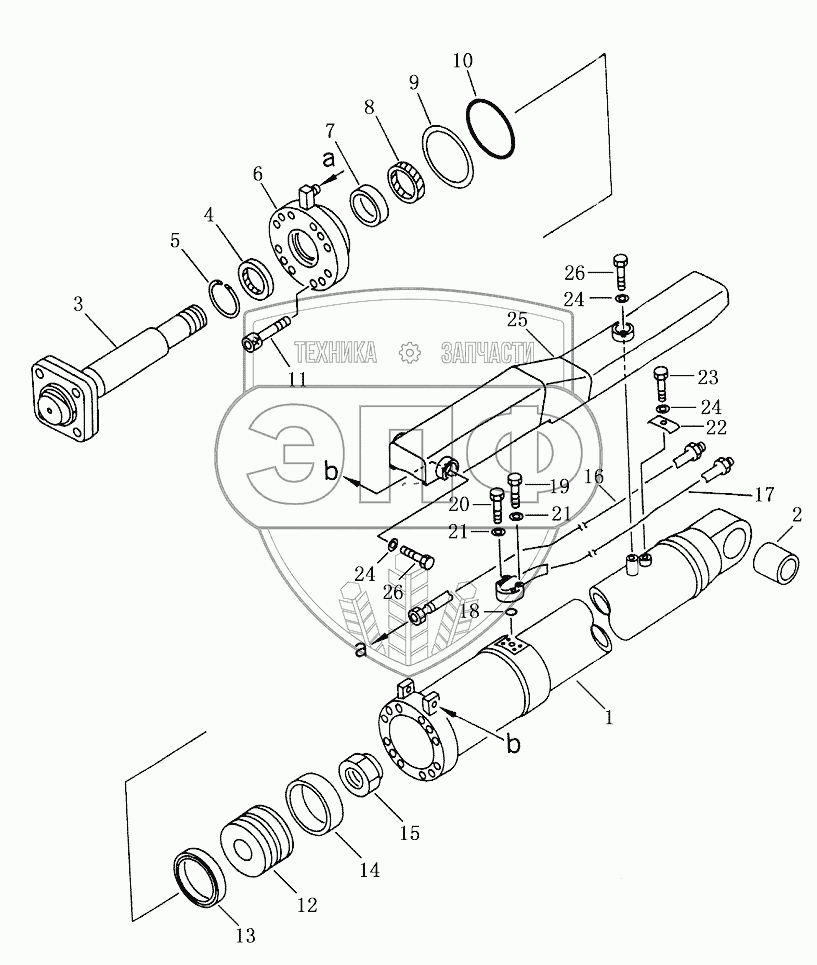

Каталог запасных частей к технике: Shantui SD23 (вариант). BLADE TILT CYLIDER
/118.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 154-63-X2070 | 154-63-X2070 | blade tilt cylinder assy | Нет на складе | |
| 1 | 154-63-53141 | cylinder | Нет на складе | |
| 2 | 154-63-52760 | Втулка | Нет на складе | |
| 3 | 154-63-53120 | rod piston | Нет на складе | |
| 4 | 195-63-92190 | seal dust | Нет на складе | |
| 5 | 07179-13094 | ring snap | Нет на складе | |
| 6 | 707-27-16211 | head cylinder | Нет на складе | |
| 7 | 07177-08030 | bushing | Нет на складе | |
| 8 | 707-51-80211 | packing rod | Нет на складе | |
| 9 | 07146-05152 | Кольцо защитное | Нет на складе | |
| 10 | 07000-15150 | O-ring | Нет на складе | |
| 11 | 01252-31865 | bolt | Нет на складе | |
| 12 | 707-36-16150 | piston | Нет на складе | |
| 13 | 707-44-16180 | ring piston | Нет на складе | |
| 14 | 07155-01640 | ring wear | Нет на складе | |
| 15 | 07165-16264 | Гайка | Нет на складе | |
| 16 | 154-71-45120 | tube | Нет на складе | |
| 17 | 154-71-45130 | tube | Нет на складе | |
| 18 | 07000-13025 | Кольцо | Нет на складе | |
| 19 | 01010-50845 | Болт | Нет на складе | |
| 20 | 01010-50835 | Болт | Нет на складе | |
| 21 | 01643-30823 | Шайба | Нет на складе | |
| 22 | 195-63-52871 | Дугообразный зажим | Нет на складе | |
| 23 | 01010-51425 | Болт | Нет на складе | |
| 24 | 01643-31445 | Уплотнительная шайба | Нет на складе | |
| 25 | 154-71-45140 | cap | Нет на складе | |
| 26 | 01010-51435 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
