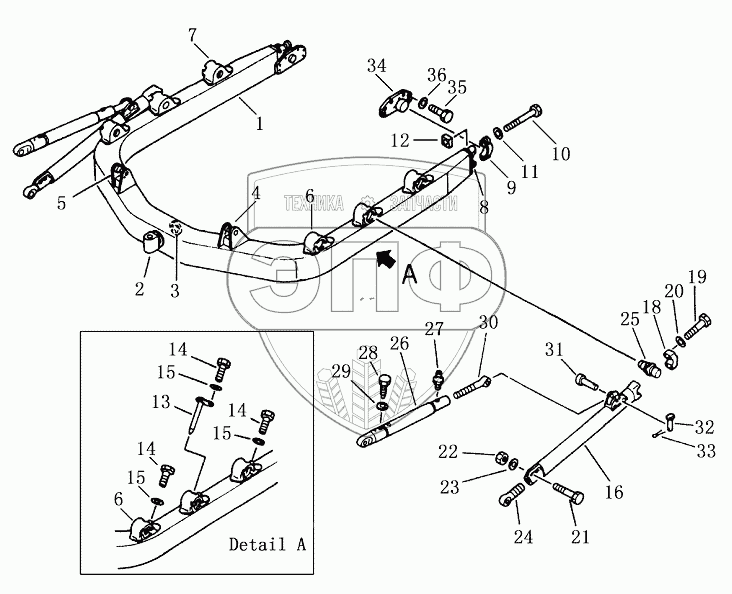

Каталог запасных частей к технике: Shantui SD23 (вариант). C-FRAME
/121.gif)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
14
15
15
15
16
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 154-70-41230 | C-frame assy | Нет на складе | |
| 2 | 154-70-23315 | joint | Нет на складе | |
| 3 | 154-70-23320 | collar | Нет на складе | |
| 4 | 154-70-41240 | bracket L.H | Нет на складе | |
| 5 | 154-70-41250 | bracket R.H. | Нет на складе | |
| 6 | 154-70-13134 | bracket L.H. | Нет на складе | |
| 7 | 154-70-13124 | bracket R.H. | Нет на складе | |
| 8 | 150-70-23153 | bracket | Нет на складе | |
| 9 | 150-70-23244 | Колпачковая гайка | Нет на складе | |
| 10 | 154-71-31420 | Болт | Нет на складе | |
| 11 | 01643-32780 | Шайба | Нет на складе | |
| 12 | 170-70-13141 | Гайка | Нет на складе | |
| 13 | 154-70-19181 | Задвижка | Нет на складе | |
| 14 | 01010-51420 | Болт | Нет на складе | |
| 15 | 205-06-62270 | Шайба | Нет на складе | |
| 16 | 154-70-12116 | Подпорка | Нет на складе | |
| 18 | 175-70-12160 | Заглушка вала | Нет на складе | |
| 19 | 01010-52095 | Болт | Нет на складе | |
| 20 | 01643-32060 | Шайба | Нет на складе | |
| 21 | 01010-51880 | Болт | Нет на складе | |
| 22 | 01580-11815 | Гайка | Нет на складе | |
| 23 | 01643-31845 | Шайба | Нет на складе | |
| 24 | 175-70-12130 | Винтовой болт | Нет на складе | |
| 25 | 154-70-12162 | Вал | Нет на складе | |
| 26 | 154-70-17160 | Подпорка | Нет на складе | |
| 27 | 07020-01021 | Масленка | Нет на складе | |
| 28 | 175-70-12221 | Болт | Нет на складе | |
| 29 | 01643-31445 | Уплотнительная шайба | Нет на складе | |
| 30 | 154-70-12251 | Винт | Нет на складе | |
| 31 | 150-70-13411 | Задвижка | Нет на складе | |
| 32 | 170-70-12240 | Задвижка | Нет на складе | |
| 33 | 04050-04025 | Разводной шплинт | Нет на складе | |
| 34 | 154-70-13214 | Цапфа | Нет на складе | |
| 35 | 01010-52250 | Болт | Нет на складе | |
| 36 | 01643-32260 | Шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
