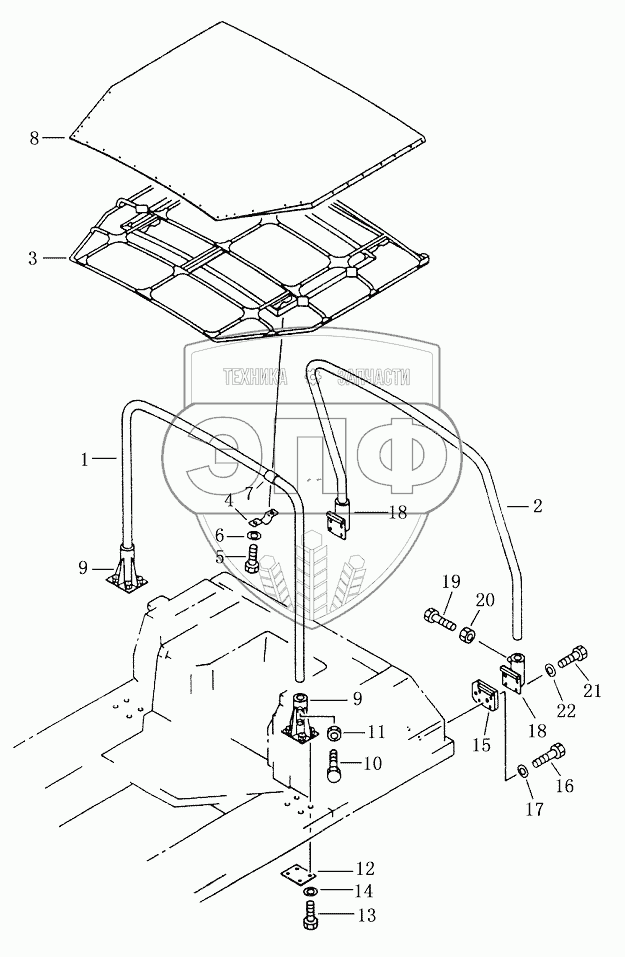

Каталог запасных частей к технике: Shantui SD23 (вариант). CANOPY
/132.gif)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 17Y-55-00000 | 17Y-55-00000 | Canopy assy | Нет на складе | |
| 1 | 154-906-4120 | pole front | Нет на складе | |
| 2 | 154-906-4130 | pole rear | Нет на складе | |
| 3 | 154-906-4110 | Canopy assy | Нет на складе | |
| 4 | 154-906-4160 | Clamp | Нет на складе | |
| 5 | 01010-51435 | Болт | Нет на складе | |
| 6 | 01643-31445 | Уплотнительная шайба | Нет на складе | |
| 7 | 154-906-4170 | Cushion | Нет на складе | |
| 8 | 154-906-4191 | Sheet | Нет на складе | |
| 9 | 154-906-4140 | Bracket front | Нет на складе | |
| 10 | 01016-51450 | Bolt | Нет на складе | |
| 11 | 01580-11411 | Nut | Нет на складе | |
| 12 | 154-906-4180 | Sheet | Нет на складе | |
| 13 | 01010-52460 | Bolt | Нет на складе | |
| 14 | 01643-32460 | Уплотнительная шайба | Нет на складе | |
| 15 | 154-906-4151 | sheet | Нет на складе | |
| 16 | 01010-52460 | Bolt | Нет на складе | |
| 17 | 01643-32460 | Уплотнительная шайба | Нет на складе | |
| 18 | 09470-06425 | Bracket rear | Нет на складе | |
| 19 | 01010-51450 | Bolt | Нет на складе | |
| 20 | 01580-11411 | Nut | Нет на складе | |
| 21 | 01010-51845 | Болт | Нет на складе | |
| 22 | 01643-31845 | Шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
