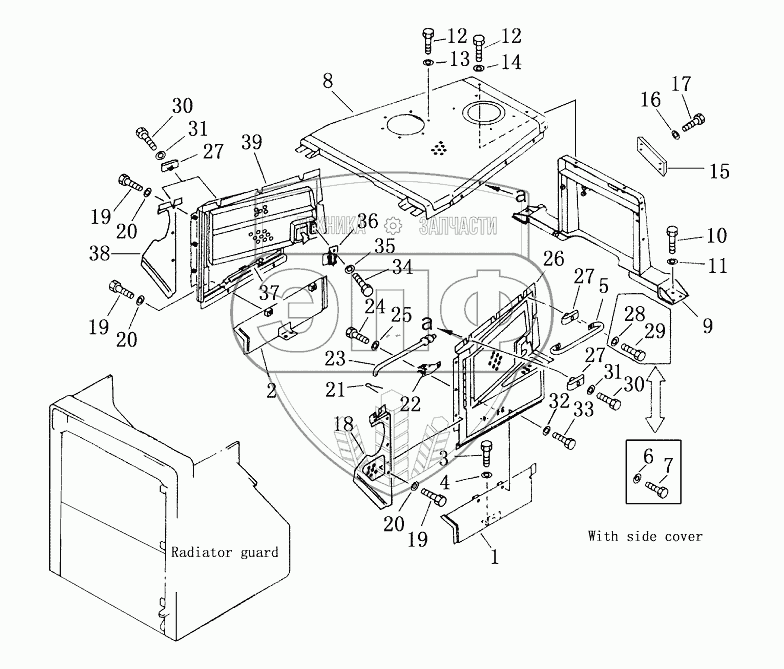

Каталог запасных частей к технике: Shantui SD23 (вариант). ENGINE HOOD
/72.gif)
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
17
18
18
19
19
19
20
20
20
21
22
23
24
25
26
27
27
27
28
29
30
30
31
31
32
33
34
35
36
37
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 17Y-50-13000 | cover L.H | Нет на складе | |
| 2 | 17Y-50-14000 | cover R.H | Нет на складе | |
| 3 | 01010-51225 | Болт | Нет на складе | |
| 4 | 01643-31232 | Шайба | Нет на складе | |
| 5 | 09420-01903 | Ручка | Нет на складе | |
| 6 | 01643-31232 | Шайба | Нет на складе | |
| 7 | 01010-51235 | Болт | Нет на складе | |
| 8 | 17Y-50-05000 | hood upper | Нет на складе | |
| 8 | 17М-50-05000 | hood upper | Нет на складе | |
| 9 | 17Y-50B-06000 | bracket | Нет на складе | |
| 10 | 01010-51635 | Болт | Нет на складе | |
| 11 | 01643-31645 | Шайба | Нет на складе | |
| 12 | 01010-51230 | Болт | Нет на складе | |
| 13 | 01643-31232 | Шайба | Нет на складе | |
| 14 | 17Y-50-00003 | washer | Нет на складе | |
| 15 | 17Y-50-00004 | plate | Нет на складе | |
| 16 | 01643-30623 | Прокладка | Нет на складе | |
| 17 | 01010-50630 | Bolt | Нет на складе | |
| 18 | 17Y-54-01000 | plate L.H | Нет на складе | |
| 18 | 17Н-54-01000 | plate L.H | Нет на складе | |
| 19 | 01010-51225 | Болт | Нет на складе | |
| 20 | 01643-31232 | Шайба | Нет на складе | |
| 21 | 04050-12015 | Разводной шплинт | Нет на складе | |
| 22 | 198-54-19150 | Стопорная пружина | Нет на складе | |
| 23 | 154-54-43240 | Bar | Нет на складе | |
| 24 | 01010-50612 | Болт | Нет на складе | |
| 25 | 01643-30623 | Прокладка | Нет на складе | |
| 26 | 17Н-54-02000 | cover,L.H | Нет на складе | |
| 27 | 09462-00080 | Фиксатор | Нет на складе | |
| 28 | 01643-31232 | Шайба | Нет на складе | |
| 29 | 01010-51260 | Болт | Нет на складе | |
| 30 | 01010-51250 | Болт | Нет на складе | |
| 31 | 01643-31232 | Шайба | Нет на складе | |
| 32 | 01643-31232 | Шайба | Нет на складе | |
| 33 | 01010-51225 | Болт | Нет на складе | |
| 34 | 01010-51020 | Болт | Нет на складе | |
| 35 | 01643-31032 | Шайба | Нет на складе | |
| 36 | 154-54-43200 | bracket | Нет на складе | |
| 37 | 154-54-43250 | Шток | Нет на складе | |
| 38 | 17Y-54-02000 | plate ,R.H | Нет на складе | |
| 38 | 17H-54-03000 | plate ,R.H | Нет на складе | |
| 39 | 17H-54-04000 | cover ,R.H | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
