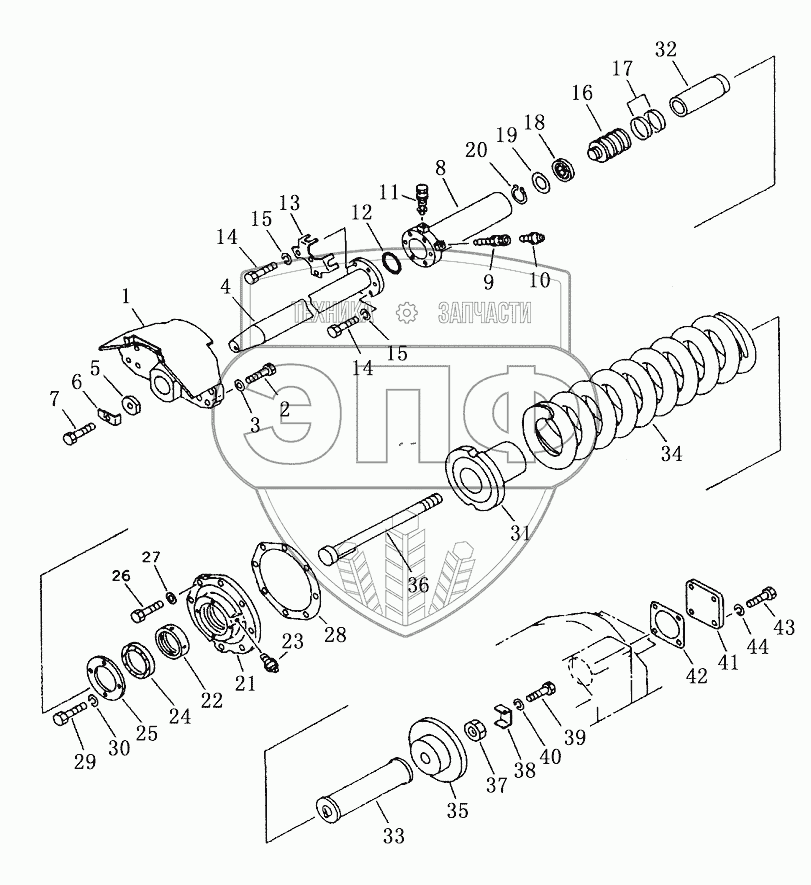

Каталог запасных частей к технике: Shantui SD23 (вариант). RECOIL SPRING
/39.gif)
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 154-30-11497 | Опора | Нет на складе | |
| 2 | 01010-52065 | Болт | Нет на складе | |
| 3 | 01643-32060 | Шайба | Нет на складе | |
| 4 | 154-30-44110 | shaft | Нет на складе | |
| 4 | 154-30-44230 | shaft | Нет на складе | |
| 4 | 154-30-44220 | shaft | Нет на складе | |
| 5 | 154-30-11332 | Шайба | Нет на складе | |
| 6 | 154-30-11540 | Гидроцилиндр | Нет на складе | |
| 7 | 01010-52050 | Болт | Нет на складе | |
| 8 | 154-30-11145 | cylinder | Нет на складе | |
| 9 | 07959-30000 | valve | Нет на складе | |
| 10 | 07020-00000 | Масленка | Нет на складе | |
| 11 | 198-30-14420 | Масляная заглушка | Нет на складе | |
| 12 | 07000-15070 | Кольцо | Нет на складе | |
| 13 | 154-30-12321 | Оградитель | Нет на складе | |
| 14 | 01010-51240 | Болт | Нет на складе | |
| 15 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 16 | 154-30-11771 | Поршень | Нет на складе | |
| 17 | 150-30-13430 | Поршневое кольцо | Нет на складе | |
| 18 | 150-30-13442 | Сальник | Нет на складе | |
| 19 | 150-30-13480 | Кольцо | Нет на складе | |
| 20 | 150-30-13460 | Упорное кольцо | Нет на складе | |
| 21 | 154-30-44120 | cover | Нет на складе | |
| 22 | 154-30-12170 | Втулка | Нет на складе | |
| 22 | 154-30-00730 | cover assy | Нет на складе | |
| 23 | 07020-00000 | Масленка | Нет на складе | |
| 24 | 07019-00100 | Сальник | Нет на складе | |
| 25 | 154-30-11192 | Упорная пластина | Нет на складе | |
| 26 | 01010-52060 | Болт | Нет на складе | |
| 27 | 01643-32060 | Шайба | Нет на складе | |
| 28 | 154-30-44131 | packing | Нет на складе | |
| 29 | 01010-51022 | Болт | Нет на складе | |
| 30 | 01602-21030 | Шайба | Нет на складе | |
| 31 | 154-30-44140 | rialto | Нет на складе | |
| 32 | 154-30-44150 | pipe | Нет на складе | |
| 33 | 154-30-44160 | tube stopped | Нет на складе | |
| 34 | 154-30-44210 | spring, recoil | Нет на складе | |
| 35 | 154-30-44180 | guide bushing | Нет на складе | |
| 36 | 154-30-44170 | shaft | Нет на складе | |
| 37 | 01580-13629 | Гайка | Нет на складе | |
| 38 | 154-30-11763 | Замковая прокладка | Нет на складе | |
| 39 | 01010-51020 | Болт | Нет на складе | |
| 40 | 01602-21030 | Шайба | Нет на складе | |
| 41 | 154-30-44190 | cover | Нет на складе | |
| 42 | 154-30-11712 | packing | Нет на складе | |
| 43 | 01010-51230 | Болт | Нет на складе | |
| 44 | 01602-21236 | Рессорная шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
