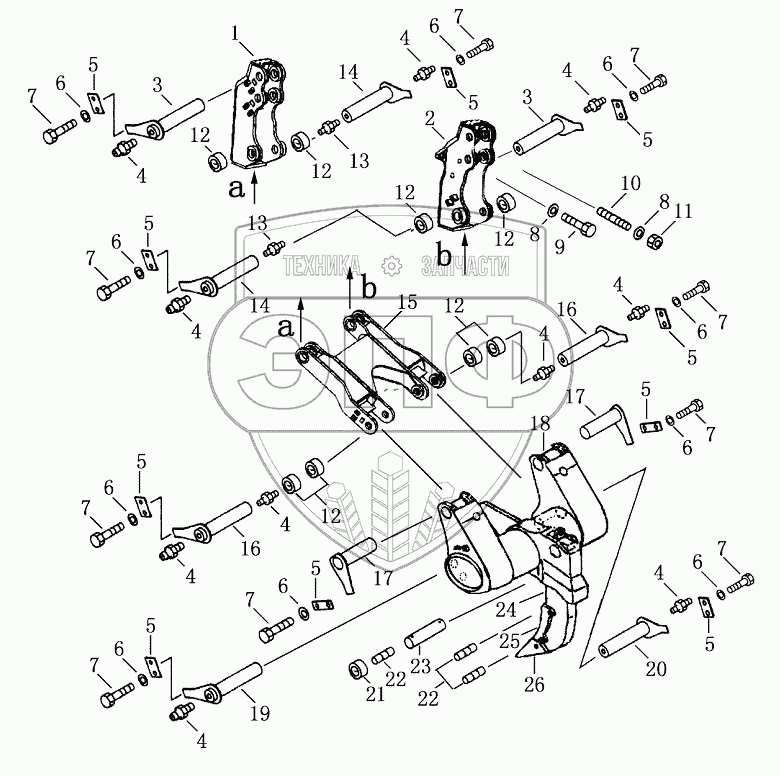

Каталог запасных частей к технике: Shantui SD23 (вариант). SINGLE SHANK RIPPER
/126.gif)
1
2
3
3
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
8
8
9
10
11
12
12
12
12
12
12
13
13
14
14
15
16
16
17
17
18
19
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 17Y-89-30000 | bracket, L.H | Нет на складе | |
| 2 | 17Y-89-20000 | bracket, R.H | Нет на складе | |
| 3 | 23Y-89-90000 | Палец | Нет на складе | |
| 4 | 07020-01018 | Масленка М10х1 | Нет на складе | |
| 5 | 154-78-14290 | Пластина | Нет на складе | |
| 6 | 01643-31845 | Шайба | Нет на складе | |
| 7 | 01010-51840 | Болт | Нет на складе | |
| 8 | 01643-33380 | Шайба | Нет на складе | |
| 9 | 01018-13390 | Болт | Нет на складе | |
| 10 | 154-78-14281 | Двойной болт | Нет на складе | |
| 11 | 01582-03326 | Гайка | Нет на складе | |
| 12 | 154-78-14223 | Втулка | Нет на складе | |
| 13 | 07021-01060 | Масленка | Нет на складе | |
| 14 | 23Y-89-00300 | Палец | Нет на складе | |
| 15 | 23Y-89-00200 | Шарнир | Нет на складе | |
| 16 | 23Y-89-80000 | Палец | Нет на складе | |
| 17 | 23Y-89-30000 | Палец | Нет на складе | |
| 18 | 23Y-89-20000 | Палец | Нет на складе | |
| 19 | 23Y-89-40000 | Pin shaft | Нет на складе | |
| 20 | 23Y-89-50000 | Палец | Нет на складе | |
| 21 | 23Y-89-00004 | Втулка | Нет на складе | |
| 22 | 09244-02508 | Распорная втулка | Нет на складе | |
| 23 | 23Y-89-00005 | Штифт | Нет на складе | |
| 24 | 23Y-89-00100 | Стойка рыхлителя | Нет на складе | |
| 25 | 154-78-31330 | Защитная пластина | Нет на складе | |
| 26 | 175-78-31230 | Острие зубца | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
