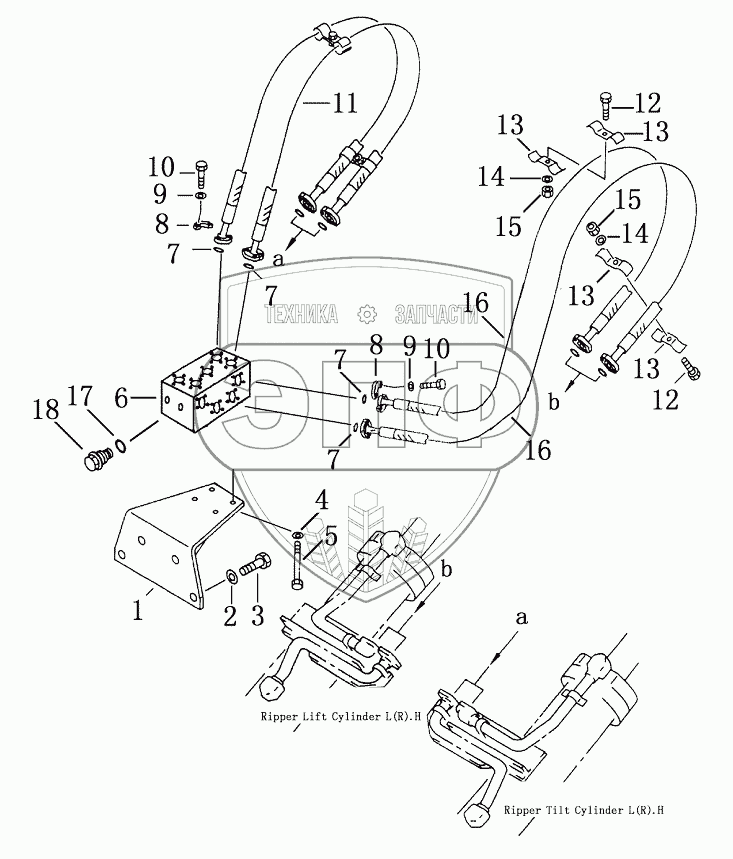

Каталог запасных частей к технике: Shantui SD23 (вариант). SINGLE SHANK RIPPER PIPING
/129.gif)
1
2
3
4
5
6
7
7
7
7
8
8
9
9
10
10
11
12
12
13
13
13
13
14
14
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 17Y-89-10100 | bracket | Нет на складе | |
| 2 | 01643-32060 | Шайба | Нет на складе | |
| 3 | 01010-52050 | Болт | Нет на складе | |
| 4 | 01010-81235 | Болт | Нет на складе | |
| 5 | 01643-31232 | Шайба | Нет на складе | |
| 6 | 17Y-89-10001 | body, split | Нет на складе | |
| 7 | 07000-13025 | Кольцо | Нет на складе | |
| 8 | 07371-30640 | flange, split | Нет на складе | |
| 9 | 01643-51032 | Washer | Нет на складе | |
| 10 | 01010-51035 | Болт | Нет на складе | |
| 11 | 07115-00616 | Рукав | Нет на складе | |
| 12 | 01010-51025 | Болт | Нет на складе | |
| 13 | 23Y-64-00001 | Зажим | Нет на складе | |
| 14 | 01602-21030 | Шайба | Нет на складе | |
| 15 | 01580-01008 | Гайка | Нет на складе | |
| 16 | 07115-00613 | Рукав | Нет на складе | |
| 17 | 07002-12434 | O-ring | Нет на складе | |
| 18 | 07040-12414 | plug | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
