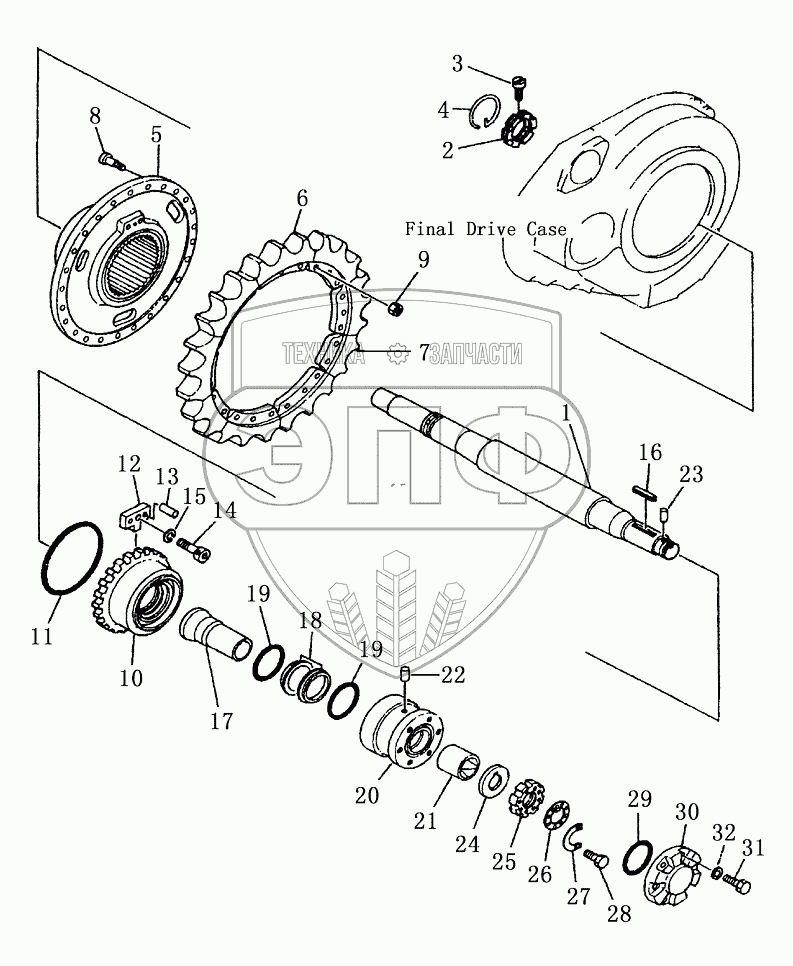

Каталог запасных частей к технике: Shantui SD23 (вариант). SPROCKET AND SHAFT
/37.gif)
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 154-27-15191 | shaft | Нет на складе | |
| 1 | 154-27-12313 | Вал | Нет на складе | |
| 2 | 170-27-12472 | Гайка | Нет на складе | |
| 3 | 09243-01230 | Палец | Нет на складе | |
| 4 | 170-27-12480 | Кольцо | Нет на складе | |
| 5 | 154-27-12131 | Барабан цепной шестерни | Нет на складе | |
| 6 | 154-27-12273 | Цепная шестерня (3-зубчатая) | Нет на складе | |
| 7 | 154-27-12283 | Цепная шестерня (3-зубчатая) | Нет на складе | |
| 8 | 155-27-12181 | Болт | Нет на складе | |
| 9 | 01803-02228 | Гайка | Нет на складе | |
| 10 | 170-27-12232 | Гайка барабана цепной шестерни | Нет на складе | |
| 11 | 07000-05315 | Кольцо | Нет на складе | |
| 12 | 175-27-31480 | Стопор | Нет на складе | |
| 13 | 170-27-12250 | Фиксирующий штифт | Нет на складе | |
| 14 | 01252-41635 | Болт | Нет на складе | |
| 15 | 01602-21648 | Шайба | Нет на складе | |
| 16 | 04000-01280 | Стопор | Нет на складе | |
| 17 | 154-27-12352 | Промежуточная втулка | Нет на складе | |
| 18 | 198-30-16612 | Герметичное кольцо | Нет на складе | |
| 19 | 170-27-12340 | Кольцо | Нет на складе | |
| 20 | 154-27-12334 | Опора (цепной шестерни) | Нет на складе | |
| 21 | 154-27-12341 | Распорная втулка | Нет на складе | |
| 22 | 04020-01638 | Фиксирующий штифт | Нет на складе | |
| 23 | 175-27-32510 | Pin dowel | Нет на складе | |
| 24 | 154-27-12424 | Прокладка | Нет на складе | |
| 25 | 154-27-12412 | Гайка | Нет на складе | |
| 26 | 154-27-15240 | Прокладочная пластина | Нет на складе | |
| 27 | 154-27-15250 | Замковая пластина | Нет на складе | |
| 28 | 01010-51020 | Болт | Нет на складе | |
| 29 | 02892-03148 | Кольцо | Нет на складе | |
| 30 | 154-27-12362 | Крышка | Нет на складе | |
| 31 | 01010-51640 | Болт | Нет на складе | |
| 32 | 01643-31645 | Шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
