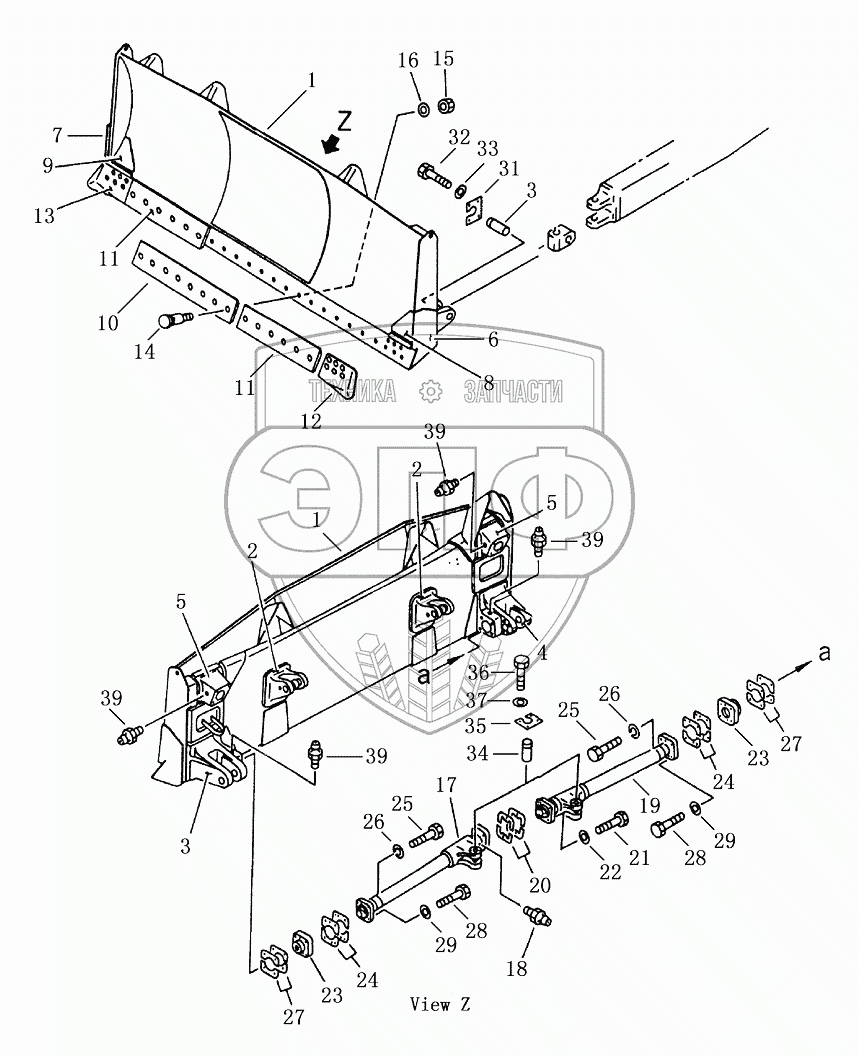

Каталог запасных частей к технике: Shantui SD23 (вариант). STRAIGHT TILT BLADE
/116.gif)
1
1
1
1
1
2
2
2
3
3
3
4
4
5
5
6
6
6
7
7
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
31
32
33
34
35
36
37
39
39
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 154-929-5110 | blade assy | Нет на складе | |
| 1 | 154-71-41211 | blade assy | Нет на складе | |
| 1 | 17M-80-01000 | blade assy | Нет на складе | |
| 1 | 17H-80-10000 | blade assy | Нет на складе | |
| 2 | 154-71-41260 | bracket | Нет на складе | |
| 2 | 154-929-51120 | bracket | Нет на складе | |
| 3 | 154-71-31121 | brасkеt | Нет на складе | |
| 3 | 154-929-1120 | bracket | Нет на складе | |
| 4 | 154-71-31131 | brасkеt | Нет на складе | |
| 4 | 154-929-1120 | bracket | Нет на складе | |
| 5 | 154-71-31142 | pivоt | Нет на складе | |
| 6 | 154-71-41240 | plate L.H. | Нет на складе | |
| 6 | 154-929-5150 | plate L.H. | Нет на складе | |
| 6 | 17H-80-10001 | plate L.H. | Нет на складе | |
| 7 | 154-71-41250 | plate R.H. | Нет на складе | |
| 7 | 17H-80-10002 | plate R.H. | Нет на складе | |
| 7 | 154-929-5160 | plate R.H. | Нет на складе | |
| 8 | 154-71-41220 | plate L.H. | Нет на складе | |
| 8 | 154-929-5130 | plate L.H. | Нет на складе | |
| 9 | 154-71-41230 | plate R.H. | Нет на складе | |
| 9 | 154-929-5140 | plate R.H. | Нет на складе | |
| 10 | 154-70-11314 | Режущая пластина | Нет на складе | |
| 11 | 154-81-11191 | Edge cutting | Нет на складе | |
| 12 | 150-70-21356 | Левый резец | Нет на складе | |
| 13 | 150-70-21346 | Правый резец | Нет на складе | |
| 14 | 154-71-41270 | Болт | Нет на складе | |
| 15 | 154-70-22270 | Гайка | Нет на складе | |
| 16 | 01643-21845 | Уплотнительная шайба | Нет на складе | |
| 17 | 154-71-31191 | Левая стрела отвала | Нет на складе | |
| 18 | 07020-01021 | Масленка | Нет на складе | |
| 19 | 154-71-31211 | Правая стрела отвала | Нет на складе | |
| 20 | 175-71-00302 | shim аssу | Нет на складе | |
| 21 | 01010-52490 | Болт | Нет на складе | |
| 22 | 01643-32460 | Уплотнительная шайба | Нет на складе | |
| 23 | 154-71-31270 | Колпак | Нет на складе | |
| 24 | 154-71-00140 | shim assy | Нет на складе | |
| 25 | 01010-51270 | Болт | Нет на складе | |
| 26 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 27 | 150-71-00017 | shim assy | Нет на складе | |
| 28 | 01011-52420 | Болт | Нет на складе | |
| 29 | 01643-32460 | Уплотнительная шайба | Нет на складе | |
| 30 | 154-71-22470 | Штифт | Нет на складе | |
| 31 | 175-71-21330 | Замковая прокладка | Нет на складе | |
| 32 | 01010-51435 | Болт | Нет на складе | |
| 33 | 01643-31445 | Уплотнительная шайба | Нет на складе | |
| 34 | 154-71-22480 | Штифт | Нет на складе | |
| 35 | 154-71-22490 | Замковая прокладка | Нет на складе | |
| 36 | 01010-51435 | Болт | Нет на складе | |
| 37 | 01643-31445 | Уплотнительная шайба | Нет на складе | |
| 39 | 07020-01021 | Масленка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
