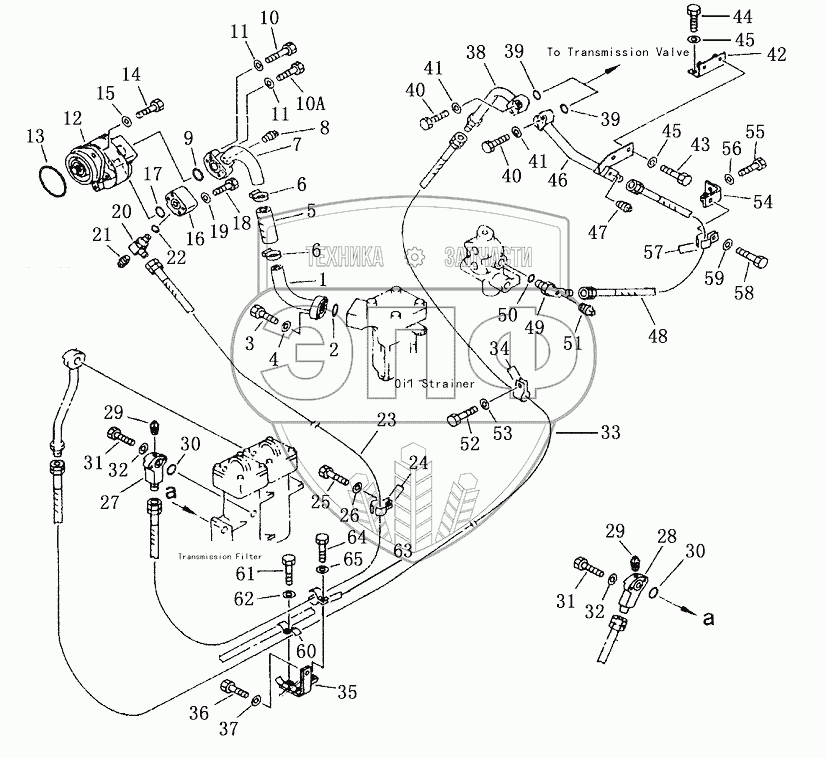

Каталог запасных частей к технике: Shantui SD23 (вариант). TORQFLOW TRANSMISSION PIPING
/67.gif)
1
2
3
4
5
6
6
7
8
9
10
10A
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
32
33
34
35
36
37
38
39
39
40
40
41
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 154-49-51163 | tube | Нет на складе | |
| 2 | 07000-03042 | Кольцо | Нет на складе | |
| 3 | 01010-51240 | Болт | Нет на складе | |
| 4 | 01643-31232 | Шайба | Нет на складе | |
| 5 | 07260-03213 | Рукав | Нет на складе | |
| 6 | 07281-00549 | Зажим рукава | Нет на складе | |
| 7 | 154-49-51173 | Труба | Нет на складе | |
| 8 | 07042-30108 | Заглушка | Нет на складе | |
| 9 | 07000-03035 | Болт | Нет на складе | |
| 10 | 01010-51060 | Болт | Нет на складе | |
| 10A | 01010-51055 | Болт | Нет на складе | |
| 11 | 01643-31032 | Шайба | Нет на складе | |
| 12 | 705-21-32051 | Насос коробки передач | Нет на складе | |
| 13 | 07000-02105 | Кольцо | Нет на складе | |
| 14 | 01010-51235 | Болт | Нет на складе | |
| 15 | 01643-31232 | Шайба | Нет на складе | |
| 16 | 154-49-11362 | Штуцерный угольник | Нет на складе | |
| 17 | 07000-03030 | Кольцо | Нет на складе | |
| 18 | 01010-50860 | Болт | Нет на складе | |
| 19 | 01643-30823 | Шайба | Нет на складе | |
| 20 | 07235-50628 | Elbow | Нет на складе | |
| 21 | 07042-30108 | Заглушка | Нет на складе | |
| 22 | 07002-02434 | Кольцо | Нет на складе | |
| 23 | 07108-20616 | Рукав | Нет на складе | |
| 24 | 154-49-51970 | Зажим трубы | Нет на складе | |
| 25 | 01010-51225 | Болт | Нет на складе | |
| 26 | 01643-31232 | Шайба | Нет на складе | |
| 27 | 154-49-51241 | Соединительный штуцер | Нет на складе | |
| 28 | 154-49-51751 | Соединительный штуцер | Нет на складе | |
| 29 | 07042-30108 | Заглушка | Нет на складе | |
| 30 | 07000-03035 | Болт | Нет на складе | |
| 31 | 01010-51045 | Болт | Нет на складе | |
| 32 | 01643-31032 | Шайба | Нет на складе | |
| 33 | 07108-20622 | Рукав | Нет на складе | |
| 34 | 154-49-51970 | Зажим трубы | Нет на складе | |
| 35 | 154-49-52110 | Опора | Нет на складе | |
| 36 | 01010-51225 | Болт | Нет на складе | |
| 37 | 01643-31232 | Шайба | Нет на складе | |
| 38 | 154-49-51280 | tube | Нет на складе | |
| 39 | 07000-03028 | Кольцо | Нет на складе | |
| 40 | 01010-51055 | Болт | Нет на складе | |
| 41 | 01643-31032 | Шайба | Нет на складе | |
| 42 | 154-49-51450 | plate | Нет на складе | |
| 43 | 01010-51035 | Болт | Нет на складе | |
| 44 | 01010-51045 | Болт | Нет на складе | |
| 45 | 01643-31032 | Шайба | Нет на складе | |
| 46 | 154-49-51331 | tube | Нет на складе | |
| 47 | 07042-30108 | Заглушка | Нет на складе | |
| 48 | 07102-21009 | hose | Нет на складе | |
| 49 | 209-62-14550 | flange | Нет на складе | |
| 50 | 07002-02434 | Кольцо | Нет на складе | |
| 51 | 07042-30108 | Заглушка | Нет на складе | |
| 52 | 01010-51020 | Болт | Нет на складе | |
| 53 | 01643-31032 | Шайба | Нет на складе | |
| 54 | 175-06-25210 | bracket | Нет на складе | |
| 55 | 01010-51650 | Болт | Нет на складе | |
| 56 | 01643-31645 | Шайба | Нет на складе | |
| 57 | 17Y-74-17000 | clamp | Нет на складе | |
| 58 | 01010-51230 | Болт | Нет на складе | |
| 59 | 01643-31232 | Шайба | Нет на складе | |
| 60 | 17Y-74-29000 | Clamp | Нет на складе | |
| 61 | 01010-51040 | Болт | Нет на складе | |
| 62 | 01643-31032 | Шайба | Нет на складе | |
| 63 | 154-49-51970 | Зажим трубы | Нет на складе | |
| 64 | 01010-51230 | Болт | Нет на складе | |
| 65 | 01643-31232 | Шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
