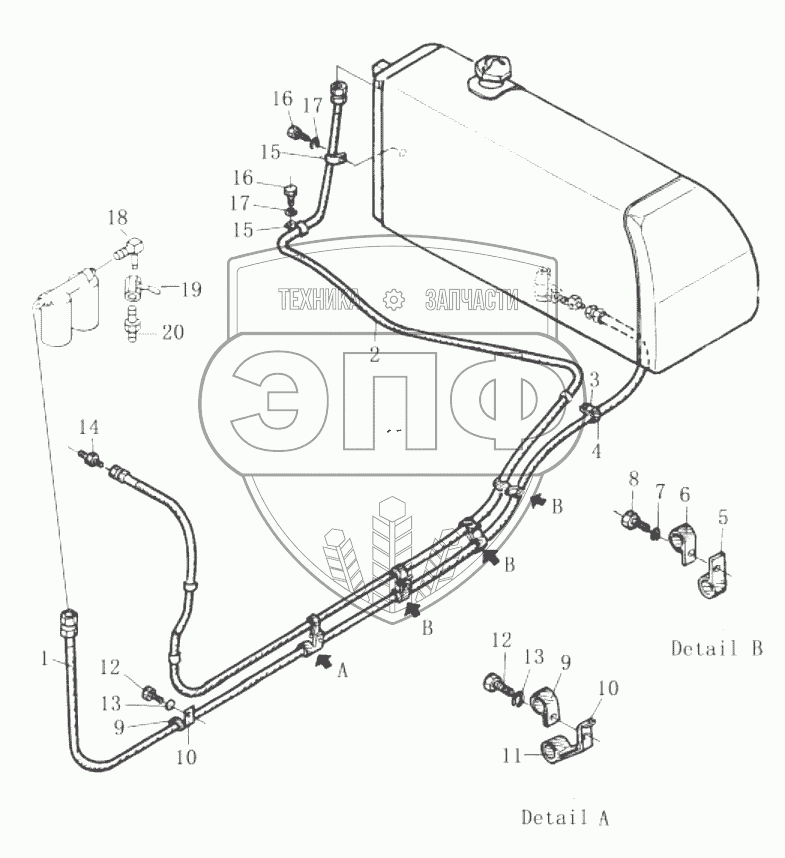

Каталог запасных частей к технике: Shantui SD32. FUEL PIPING
1
2
3
4
5
6
7
8
9
9
10
10
11
12
12
13
13
14
15
15
16
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 24Y-04-40000 | hose inlet | Нет на складе | |
| 2 | 24Y-04-30000 | hose outlet | Нет на складе | |
| 3 | 08036-22514 | clip | Нет на складе | |
| 4 | 08035-03010 | Провододержатель | Нет на складе | |
| 5 | 08035-03010 | Провододержатель | Нет на складе | |
| 6 | 08036-22514 | clip | Нет на складе | |
| 7 | 01010-51016 | Болт | Нет на складе | |
| 8 | 01602-21030 | Шайба | Нет на складе | |
| 9 | 08036-22514 | clip | Нет на складе | |
| 10 | 24Y-04-00002 | clamp | Нет на складе | |
| 11 | 24Y-04-00003 | tube | Нет на складе | |
| 12 | 01010-51016 | Болт | Нет на складе | |
| 13 | 01602-21030 | Шайба | Нет на складе | |
| 14 | 24Y-04-00010 | nipple | Нет на складе | |
| 15 | 08036-22514 | clip | Нет на складе | |
| 16 | 01010-51016 | Болт | Нет на складе | |
| 17 | 01602-21030 | Шайба | Нет на складе | |
| 18 | 23Y-04-00007 | Nipple | Нет на складе | |
| 19 | 07700-40460 | Клапан | Нет на складе | |
| 20 | 23Y-04-00008 | Nipple | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
