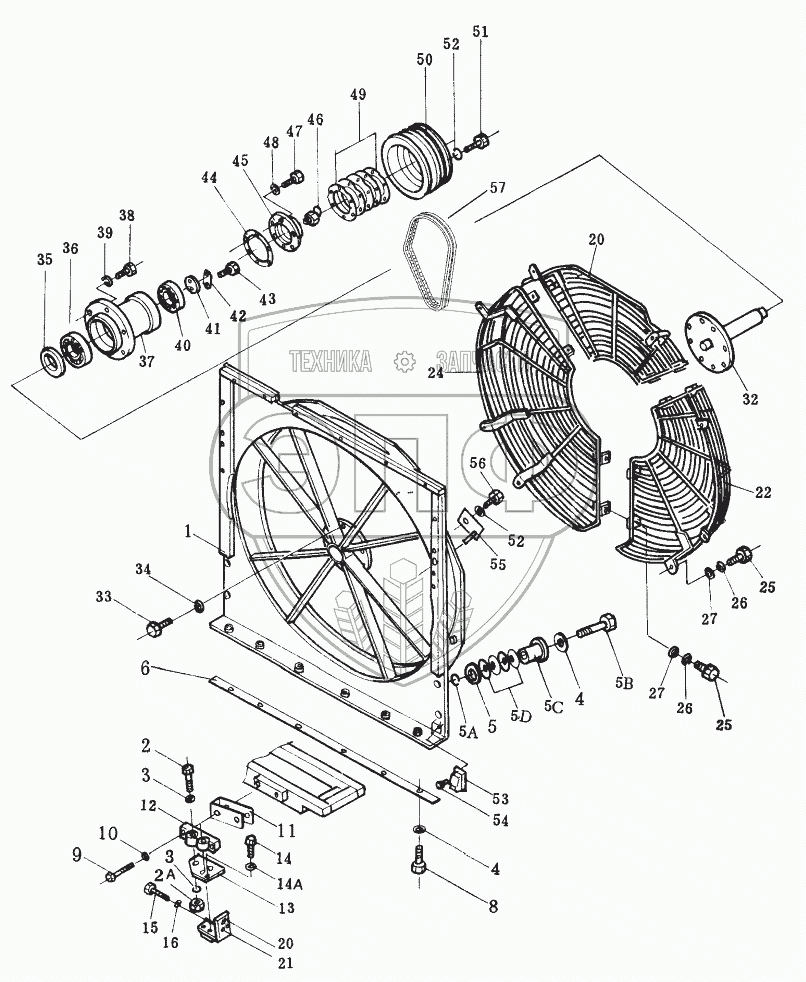

Каталог запасных частей к технике: Shantui SD32. RADIATOR FAN GUARD AND NET
1
2
2A
3
3
4
4
5
5A
5B
5C
5D
6
8
9
10
11
11
12
13
14
14A
15
16
20
20
21
22
24
25
25
26
26
27
27
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 175-03-C1142 | guard | Нет на складе | |
| 2 | 01091-52205 | Болт | Нет на складе | |
| 2A | 01582-12218 | Гайка | Нет на складе | |
| 3 | 01643-32260 | Шайба | Нет на складе | |
| 4 | 01643-31232 | Шайба | Нет на складе | |
| 5 | 01643-32060 | Шайба | Нет на складе | |
| 5A | 175-54-28770 | Ring | Нет на складе | |
| 5B | 01010-51275 | Болт | Нет на складе | |
| 5C | 175-03-32232 | collar | Нет на складе | |
| 5D | 175-54-27350 | Рессора | Нет на складе | |
| 6 | 175-03-32720 | plate | Нет на складе | |
| 8 | 01010-51225 | Болт | Нет на складе | |
| 9 | 01010-51245 | Болт | Нет на складе | |
| 10 | 01643-31232 | Шайба | Нет на складе | |
| 11 | 195-03-22270 | Прокладка | Нет на складе | |
| 12 | 195-03-22501 | Vibroshock assy | Нет на складе | |
| 13 | 175-03-32972 | Bracket | Нет на складе | |
| 14 | 01010-51435 | Болт | Нет на складе | |
| 14A | 01643-31445 | Уплотнительная шайба | Нет на складе | |
| 15 | 01010-51225 | Болт | Нет на складе | |
| 16 | 01643-31232 | Шайба | Нет на складе | |
| 20 | 175-03-32760 | Bracket | Нет на складе | |
| 21 | 175-03-32770 | Bracket | Нет на складе | |
| 22 | 175-03-C1241 | net | Нет на складе | |
| 23 | 175-03-C1250 | net | Нет на складе | |
| 24 | 175-03-C1261 | net | Нет на складе | |
| 25 | 01010-51235 | Болт | Нет на складе | |
| 26 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 27 | 01643-31232 | Шайба | Нет на складе | |
| 32 | 175-03-C1271 | shaft | Нет на складе | |
| 33 | 01010-51235 | Болт | Нет на складе | |
| 34 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 35 | 07011-10090 | Герметик | Нет на складе | |
| 36 | 06040-06212 | Шариковый подшипник | Нет на складе | |
| 37 | 175-03-C1280 | drum, bearing | Нет на складе | |
| 38 | 01010-51240 | Болт | Нет на складе | |
| 39 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 40 | 06040-06310 | Однорядный шариковый подшипник | Нет на складе | |
| 41 | 195-03-11842 | Ring, snap | Нет на складе | |
| 42 | 195-03-11851 | Shim, lock | Нет на складе | |
| 43 | 01010-51030 | Болт | Нет на складе | |
| 44 | 195-03-11870 | gasket | Нет на складе | |
| 45 | 175-03-34380 | cover | Нет на складе | |
| 46 | 07020-01018 | Масленка М10х1 | Нет на складе | |
| 47 | 01010-51030 | Болт | Нет на складе | |
| 48 | 01602-21030 | Шайба | Нет на складе | |
| 49 | 195-03-11880 | Shim | Нет на складе | |
| 50 | 175-03-C1290 | pully belt | Нет на складе | |
| 50a | 24M-03-00001 | pully belt | Нет на складе | |
| 51 | 01010-51260 | Болт | Нет на складе | |
| 52 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 53 | 195-03-13150 | gasket | Нет на складе | |
| 54 | 01010-51020 | Болт | Нет на складе | |
| 55 | 175-03-32710 | Палец | Нет на складе | |
| 56 | 01010-51230 | Болт | Нет на складе | |
| 57 | 04122-22279 | fan belt | Нет на складе | |
| 57a | 04122-22274 | fan belt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
