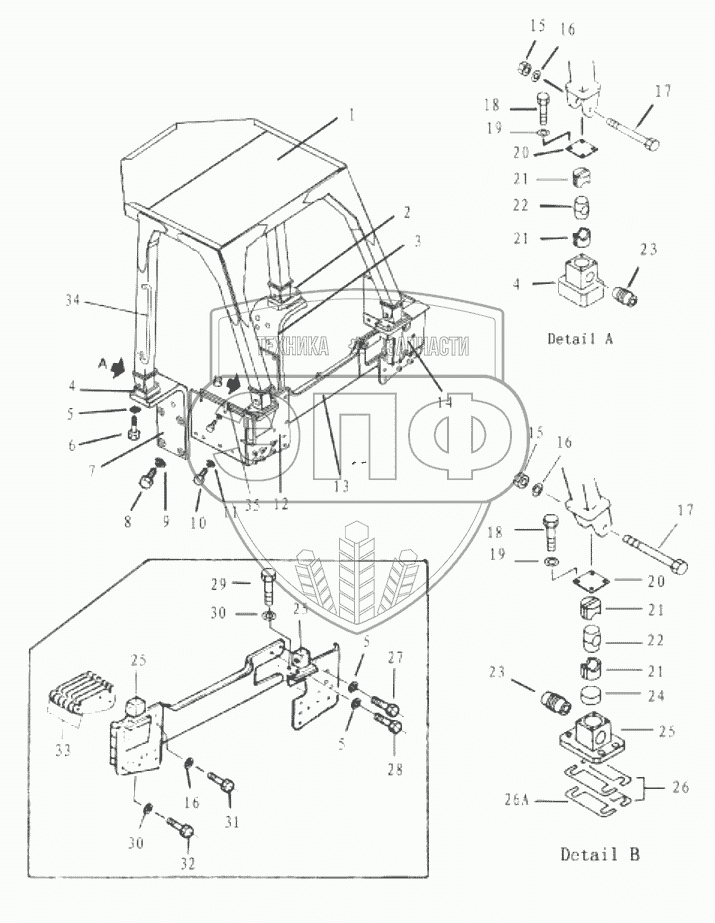

Каталог запасных частей к технике: Shantui SD32. ROLL OVER PROTECTIVE STRUCTURE BRACKET
1
2
3
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
17
17
18
18
19
19
20
20
21
21
21
21
22
22
23
23
24
25
25
25
26
26A
27
28
29
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 171-59-01000 | guard | Нет на складе | |
| 2 | 171-59-07000 | bracket r.h. | Нет на складе | |
| 3 | 171-59-05000 | plate r.h. | Нет на складе | |
| 4 | 171-59-06000 | bracket l.h. | Нет на складе | |
| 5 | 01643-33080 | Шайба | Нет на складе | |
| 6 | 01011-53020 | bolt | Нет на складе | |
| 7 | 171-59-04000 | plate l.h. | Нет на складе | |
| 8 | 01011-53310 | bolt | Нет на складе | |
| 9 | 01643-33380 | Шайба | Нет на складе | |
| 10 | 01010-51860 | Bolt | Нет на складе | |
| 11 | 01643-31845 | Шайба | Нет на складе | |
| 12 | 171-59-09000 | guard l.h. | Нет на складе | |
| 13 | 171-59-02000 | guard | Нет на складе | |
| 14 | 171-59-03000 | guard r.h. | Нет на складе | |
| 15 | 01580-12722 | Гайка | Нет на складе | |
| 16 | 01643-32780 | Шайба | Нет на складе | |
| 17 | 175-978-5210 | Болт | Нет на складе | |
| 18 | 01010-51230 | Болт | Нет на складе | |
| 19 | 01643-31232 | Шайба | Нет на складе | |
| 20 | 195-56-11320 | Пластина | Нет на складе | |
| 21 | 154-54-42220 | Резина | Нет на складе | |
| 22 | 195-54-45490 | Стопор | Нет на складе | |
| 23 | 195-54-45510 | Кольцо | Нет на складе | |
| 24 | 171-59-00001 | seat | Нет на складе | |
| 25 | 171-59-08000 | bracket | Нет на складе | |
| 26 | 175-978-1260 | shim | Нет на складе | |
| 26A | 175-978-1250 | shim | Нет на складе | |
| 27 | 01011-53325 | bolt | Нет на складе | |
| 28 | 01010-53385 | bolt | Нет на складе | |
| 29 | 01010-52465 | Bolt | Нет на складе | |
| 30 | 01643-32460 | Уплотнительная шайба | Нет на складе | |
| 31 | 01010-52770 | Болт | Нет на складе | |
| 32 | 01010-52470 | Bolt | Нет на складе | |
| 33 | 175-978-1232 | shim | Нет на складе | |
| 34 | 09420-01907 | handle | Нет на складе | |
| 35 | 175-978-1270 | handle | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
