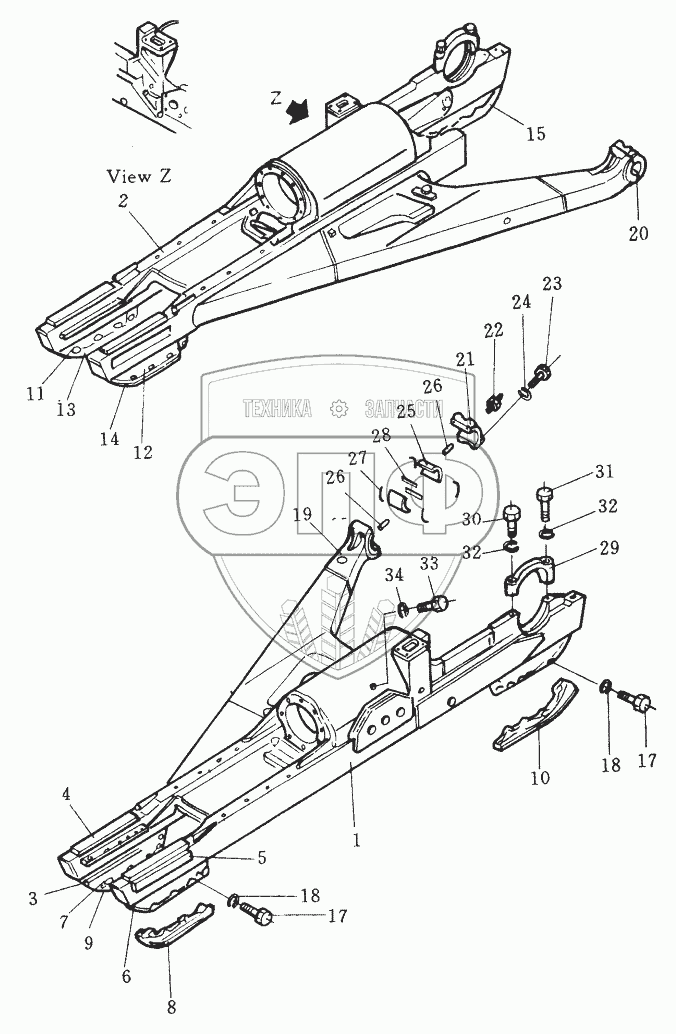

Каталог запасных частей к технике: Shantui SD32. TRACK FRAME
175-30-30004
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
17
18
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 175-30-30004 | 175-30-30004 | track frame assy | Нет на складе | |
| 1 | 175-30-31115 | track frame | Нет на складе | |
| 2 | 175-30-31218 | track frame | Нет на складе | |
| 3 | 175-30-11272 | plate | Нет на складе | |
| 4 | 175-30-21333 | plate | Нет на складе | |
| 5 | 175-30-21342 | plate | Нет на складе | |
| 6 | 175-30-21353 | guard | Нет на складе | |
| 7 | 175-30-21363 | guard | Нет на складе | |
| 8 | 178-30-12161 | plate | Нет на складе | |
| 9 | 178-30-12171 | plate | Нет на складе | |
| 10 | 178-30-12140 | plate | Нет на складе | |
| 11 | 175-30-21363 | guard | Нет на складе | |
| 12 | 175-30-21353 | guard | Нет на складе | |
| 13 | 178-30-12171 | plate | Нет на складе | |
| 14 | 178-30-12161 | plate | Нет на складе | |
| 15 | 178-30-12150 | plate | Нет на складе | |
| 17 | 01010-52045 | Болт | Нет на складе | |
| 18 | 01643-32060 | Шайба | Нет на складе | |
| 19 | 175-30-31142 | head, brace | Нет на складе | |
| 20 | 175-30-31242 | head, brace | Нет на складе | |
| 21 | 154-30-11612 | Крышка | Нет на складе | |
| 22 | 07020-01018 | Масленка М10х1 | Нет на складе | |
| 23 | 01011-52400 | Болт | Нет на складе | |
| 24 | 01602-22472 | Шайба | Нет на складе | |
| 25 | 154-30-11810 | Буксовый подшипник | Нет на складе | |
| 26 | 04020-01024 | Фиксирующий штифт | Нет на складе | |
| 27 | 154-30-11821 | Герметичное кольцо | Нет на складе | |
| 28 | 154-30-11831 | Герметичное кольцо | Нет на складе | |
| 29 | 175-30-31530 | cap, support | Нет на складе | |
| 29 | 175-30-31540 | cap, support | Нет на складе | |
| 30 | 01051-53040 | bolt | Нет на складе | |
| 31 | 01051-53090 | bolt | Нет на складе | |
| 32 | 01602-23075 | washer, spring | Нет на складе | |
| 33 | 07040-13016 | Заглушка | Нет на складе | |
| 34 | 07002-03034 | Кольцо | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
