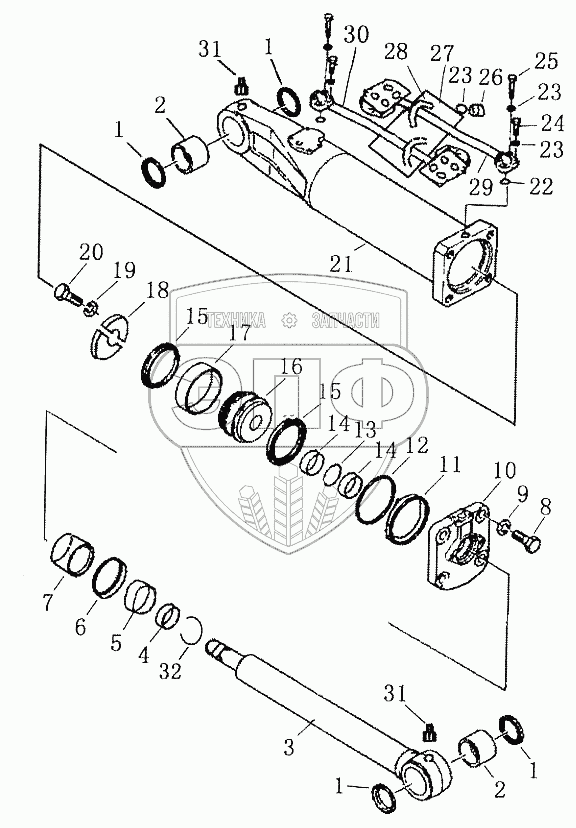

Каталог запасных частей к технике: Shantui SD42-3. LIFT CYLINDER (RIGHT)
1
1
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 07145-00120 | Ring, dust | Нет на складе | |
| 2 | 07144-11210 | Bushing | Нет на складе | |
| 3 | 31Y-64-01100 | Rod, piston | Нет на складе | |
| 4 | 195-63-94170 | seal, dust | Нет на складе | |
| 5 | 31Y-63-01008 | U-type seal | Нет на складе | |
| 6 | 31Y-64-01600 | Step seal | Нет на складе | |
| 7 | 31Y-64-01005 | Ring | Нет на складе | |
| 8 | 01010-81860 | Bolt | Нет на складе | |
| 9 | 01643-31845 | Шайба | Нет на складе | |
| 10 | 31Y-64-01001 | Head, cylinder | Нет на складе | |
| 11 | 07001-05180 | Ring, guard | Нет на складе | |
| 12 | 07000-55180 | O-ring | Нет на складе | |
| 13 | 07000-02070 | Кольцо | Нет на складе | |
| 14 | 07001-02070 | Ring, guard | Нет на складе | |
| 15 | 31Y-64-01002 | Ring | Нет на складе | |
| 16 | 31Y-64-01003 | Piston | Нет на складе | |
| 17 | 31Y-64-01500 | Glyd ring | Нет на складе | |
| 18 | 31Y-63-01006 | Stopper blocks | Нет на складе | |
| 19 | 01643-31232 | Шайба | Нет на складе | |
| 20 | 01010-31250 | bolt | Нет на складе | |
| 21 | 31Y-64-01200 | Body, cylinder | Нет на складе | |
| 22 | 07000-13030 | Кольцо | Нет на складе | |
| 23 | 01643-31032 | Шайба | Нет на складе | |
| 24 | 01010-31045 | Болт | Нет на складе | |
| 25 | 01010-31055 | Bolt | Нет на складе | |
| 26 | 01579-01009 | Nut | Нет на складе | |
| 27 | 31Y-64-01006 | Plate | Нет на складе | |
| 28 | 07283-22738 | Хомут | Нет на складе | |
| 29 | 31Y-64-01300 | Pipe | Нет на складе | |
| 30 | 31Y-64-01400 | Pipe | Нет на складе | |
| 31 | 07020-00816 | Fitting grease | Нет на складе | |
| 32 | 07179-00113 | ring, snap | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
