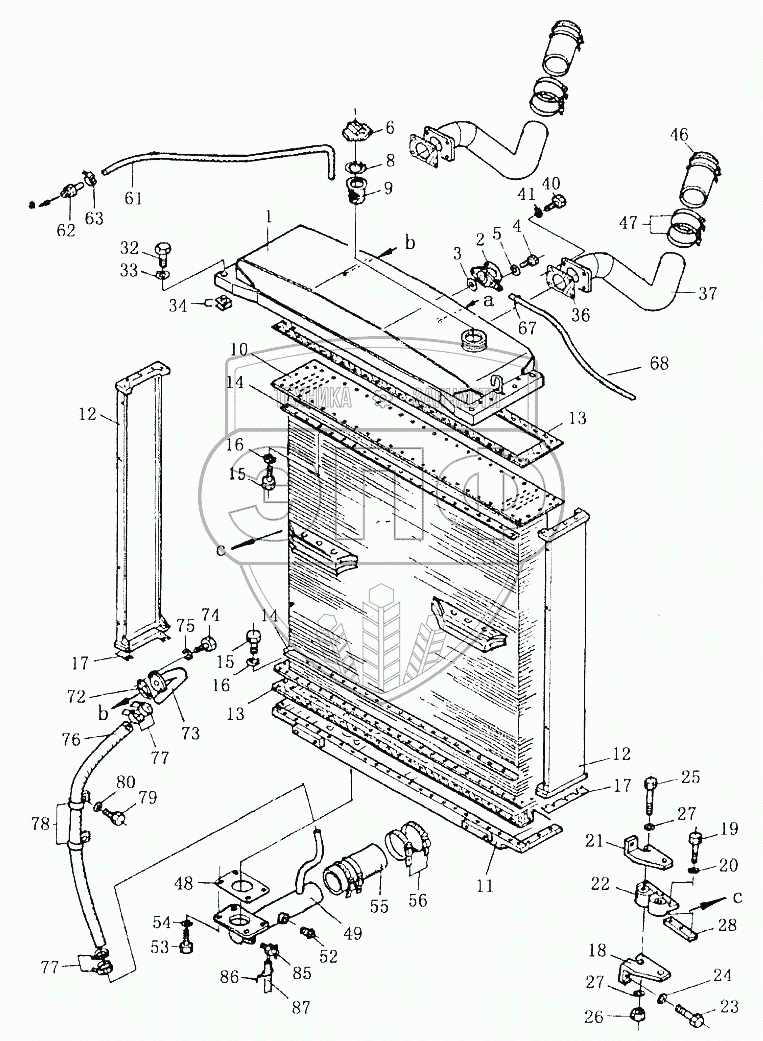

Каталог запасных частей к технике: Shantui SD42-3. RADIATOR
1
2
3
4
4
5
6
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
27
28
32
33
34
36
37
40
47
48
49
52
53
54
55
55
56
61
62
63
68
72
73
74
75
76
77
77
78
79
80
85
86
86
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 175-03-С1002 | 175-03-С1002 | Radiator assу, D-type | Нет на складе | |
| 1 | 31Y-03-08000 | Tank upper | Нет на складе | |
| 2 | 154-03-11682 | Нагнетательный клапан | Нет на складе | |
| 3 | 175-03-32570 | Фильтровальная сетка | Нет на складе | |
| 4 | 01010-51025 | Болт | Нет на складе | |
| 5 | 01602-21030 | Шайба | Нет на складе | |
| 6 | 07053-10000 | Крышка бака | Нет на складе | |
| 8 | 07057-03271 | Стопорное кольцо | Нет на складе | |
| 9 | 07056-00048 | Фильтр | Нет на складе | |
| 10 | 31Y-03-05000 | Core, radiator D-type | Нет на складе | |
| 11 | 31Y-03-02000 | Tank, lower | Нет на складе | |
| 12 | 31Y-03-06000 | Plate | Нет на складе | |
| 13 | 198-03-21530 | Прижимная пластина | Нет на складе | |
| 14 | 31Y-03-00007 | Plate | Нет на складе | |
| 15 | 01010-51030 | Болт | Нет на складе | |
| 16 | 01643-31032 | Шайба | Нет на складе | |
| 17 | 31Y-03-00003 | Gasket | Нет на складе | |
| 18 | 31Y-03-00004 | Bracket | Нет на складе | |
| 19 | 01010-51075 | Болт | Нет на складе | |
| 20 | 01643-31032 | Шайба | Нет на складе | |
| 21 | 31Y-03-00005 | Bracket | Нет на складе | |
| 22 | 195-03-22401 | Vibroshock assy | Нет на складе | |
| 23 | 01010-51225 | Болт | Нет на складе | |
| 24 | 01643-31232 | Шайба | Нет на складе | |
| 25 | 01091-52220 | Болт | Нет на складе | |
| 26 | 01582-12218 | Гайка | Нет на складе | |
| 27 | 01643-32260 | Шайба | Нет на складе | |
| 28 | 198-03-21530 | Прижимная пластина | Нет на складе | |
| 32 | 01010-51870 | bolt | Нет на складе | |
| 33 | 01643-31845 | Шайба | Нет на складе | |
| 34 | 195-03-11570 | Shim | Нет на складе | |
| 36 | 195-03-11340 | Gasket | Нет на складе | |
| 37 | 31Y-03-09000 | Tube | Нет на складе | |
| 40 | 01643-31232 | Шайба | Нет на складе | |
| 41 | 31Y-03-00006 | Hose | Нет на складе | |
| 47 | 07280-07229 | Clamp | Нет на складе | |
| 48 | 31Y-03-00002 | Gasket | Нет на складе | |
| 49 | 31Y-03-01000 | Tube | Нет на складе | |
| 52 | 07042-00415 | Сливная заглушка | Нет на складе | |
| 53 | 01010-51235 | Болт | Нет на складе | |
| 54 | 01643-31232 | Шайба | Нет на складе | |
| 55 | 31Y-03-00017 | Hose | Нет на складе | |
| 56 | 07280-07229 | Clamp | Нет на складе | |
| 61 | 31Y-03-00018 | Hose | Нет на складе | |
| 62 | 07281-00197 | Зажим | Нет на складе | |
| 63 | 195-03-11530 | Nipple | Нет на складе | |
| 68 | 195-03-13131 | Труба | Нет на складе | |
| 72 | 195-03-11980 | Gasket | Нет на складе | |
| 73 | 175-03-С1121 | Tube | Нет на складе | |
| 74 | 01010-51025 | Болт | Нет на складе | |
| 75 | 01643-31032 | Шайба | Нет на складе | |
| 76 | 31Y-03-00016 | Hose | Нет на складе | |
| 77 | 07280-03826 | Clamp, hose | Нет на складе | |
| 78 | 175-03-С1370 | Clip | Нет на складе | |
| 79 | 01010-51225 | Болт | Нет на складе | |
| 80 | 01643-31232 | Шайба | Нет на складе | |
| 85 | 195-03-13241 | Valve, drain | Нет на складе | |
| 86 | 04059-01010 | Железная проволока 19# | Нет на складе | |
| 87 | 31Y-03-00001 | Hose | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
