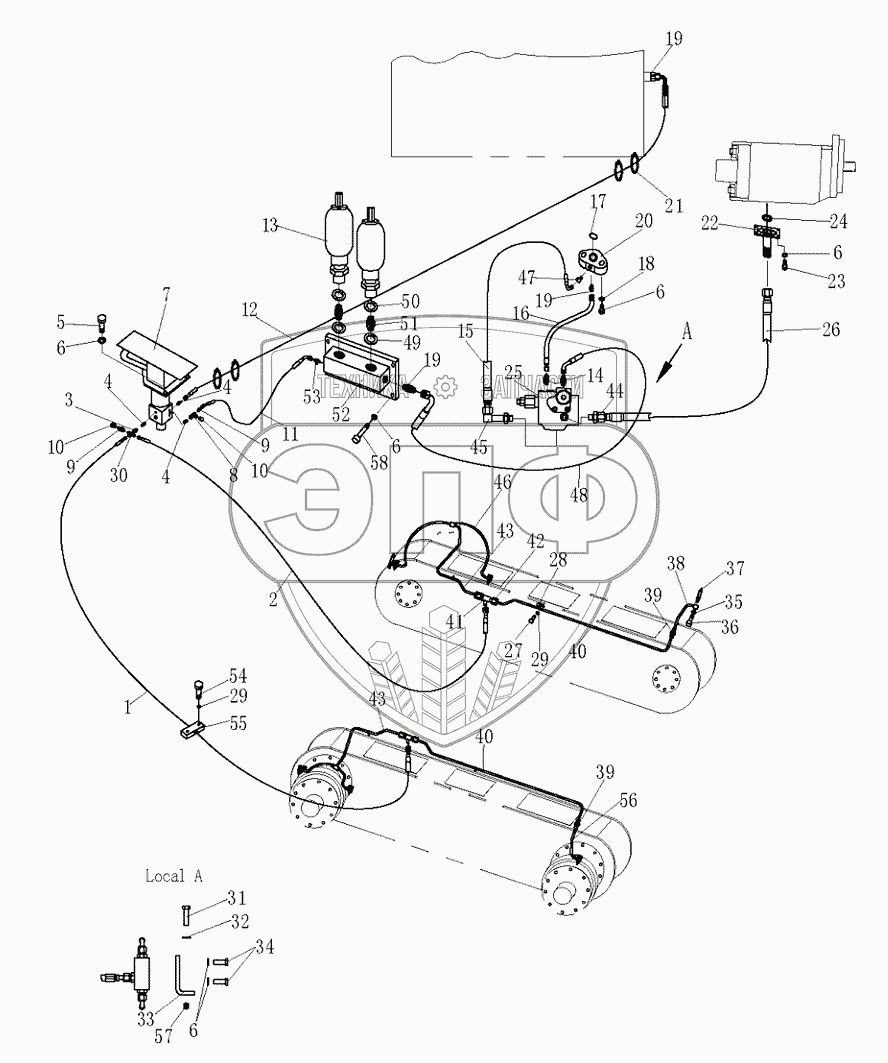

Каталог запасных частей к технике: Shantui SG18-3. TRAVELING BRAKE PIPING SYSTEM
1
2
3
4
4
4
5
6
6
6
6
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 222-77-38000 | Hose | Нет на складе | |
| 2 | 222-77-39000 | Hose | Нет на складе | |
| 3 | 222-77-00016 | Nipple | Нет на складе | |
| 4 | 222-77-00017 | Nipple | Нет на складе | |
| 5 | 01010-51030 | Болт | Нет на складе | |
| 6 | 01643-31032 | Шайба | Нет на складе | |
| 7 | 222-77-40000 | Brake valve assy | Нет на складе | |
| 8 | 222-77-05000 | Nipple | Нет на складе | |
| 9 | 222-77-00019 | Nipple | Нет на складе | |
| 10 | 222-77-00020 | Nipple | Нет на складе | |
| 11 | 222-77-41000 | Hose | Нет на складе | |
| 12 | 222-77-47000 | Hose | Нет на складе | |
| 13 | 222-77-11000 | Accumulator | Нет на складе | |
| 14 | 222-77-00021 | Nipple | Нет на складе | |
| 15 | 222-77-48000 | Hose | Нет на складе | |
| 16 | 222-77-42000 | Hose | Нет на складе | |
| 17 | 07000-13025 | Кольцо | Нет на складе | |
| 18 | 01010-51060 | Болт | Нет на складе | |
| 19 | 222-77-10000 | Nipple | Нет на складе | |
| 20 | 222-77-00023 | Seat | Нет на складе | |
| 21 | 08034-20834 | Clamp | Нет на складе | |
| 22 | 222-77-24000 | Oil tube | Нет на складе | |
| 23 | 01010-51035 | Болт | Нет на складе | |
| 24 | 07000-13026 | O-ring | Нет на складе | |
| 25 | 222-77-43000 | Valve | Нет на складе | |
| 26 | 222-77-49000 | Hose | Нет на складе | |
| 27 | 01010-50810 | Bolt | Нет на складе | |
| 28 | 08035-11010 | Clip | Нет на складе | |
| 29 | 01643-30823 | Шайба | Нет на складе | |
| 30 | 222-77-00024 | Joint | Нет на складе | |
| 31 | 01010-51240 | Болт | Нет на складе | |
| 32 | 01643-31232 | Шайба | Нет на складе | |
| 33 | 222-77-00026 | Plate | Нет на складе | |
| 34 | 02010-70632 | bolt | Нет на складе | |
| 35 | 07303-01218 | Gasket | Нет на складе | |
| 36 | 222-77-00015 | Bolt | Нет на складе | |
| 37 | 222-77-00003 | Plug | Нет на складе | |
| 38 | 222-77-33000 | Tube | Нет на складе | |
| 39 | 222-77-19000 | Nipple | Нет на складе | |
| 40 | 222-77-44000 | Tube | Нет на складе | |
| 41 | 222-77-34000 | Nipple | Нет на складе | |
| 42 | 01583-51408 | Nut | Нет на складе | |
| 43 | 222-77-45000 | Tube | Нет на складе | |
| 44 | 222-77-00027 | Nipple | Нет на складе | |
| 45 | 222-77-46000 | Elbow | Нет на складе | |
| 46 | 222-77-36000 | Tube | Нет на складе | |
| 47 | 222-76-14000 | Elbow | Нет на складе | |
| 48 | 222-77-50000 | Hose | Нет на складе | |
| 49 | 07303-02230 | Gasket | Нет на складе | |
| 50 | 07303-02735 | Gasket | Нет на складе | |
| 51 | 222-77-00001 | Nipple | Нет на складе | |
| 52 | 222-77-09000 | Bracket | Нет на складе | |
| 53 | 222-77-31000 | Tee joint | Нет на складе | |
| 54 | 01010-50816 | Болт | Нет на складе | |
| 55 | 04434-51708 | Clip | Нет на складе | |
| 56 | 222-77-37000 | Tube | Нет на складе | |
| 57 | 01580-01210 | Гайка | Нет на складе | |
| 58 | 01010-51025 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
