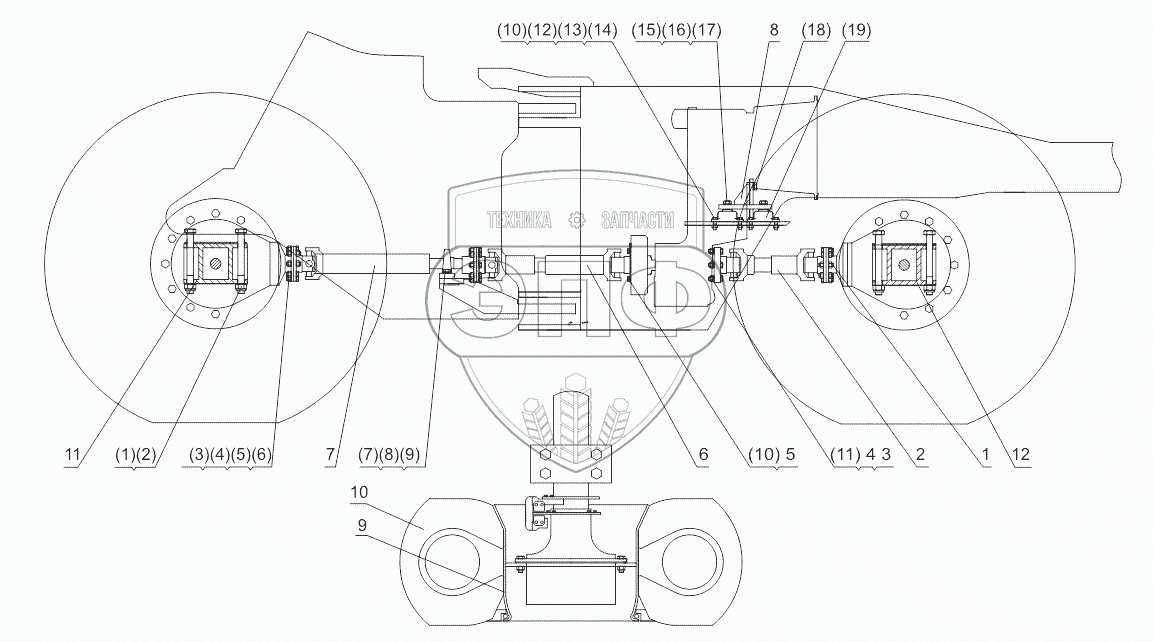

Каталог запасных частей к технике: Shantui SL-50W. DRIVE SYSTEM
1
2
3
4
5
6
7
8
9
10
11
12
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
(18)
(19)
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ZL50G2-04001 | Double-screw bolt | Нет на складе | |
| 2 | DG956WII-04002 | Rear drive shaft assy | Нет на складе | |
| 3 | DG956WII-04003 | Bolt | Нет на складе | |
| 4 | DG956WII-04004 | Nut | Нет на складе | |
| 5 | DG956WII-04005 | Bolt | Нет на складе | |
| 6 | DG956WII-04006 | Middle drive shaft assy | Нет на складе | |
| 7 | DG956WII-04007A | Front drive shaft assy | Нет на складе | |
| 8 | DG956WII-04008 | Bracket | Нет на складе | |
| 9 | ZL50G2-04008 | Rim assy | Нет на складе | |
| 10 | ZL50G2-04010 | Tyre assy | Нет на складе | |
| 11 | ZL50G2-04100 | Front axle | Нет на складе | |
| 12 | ZL50G2-04200 | Rear axle | Нет на складе | |
| (1) | GB889 | Nut | Нет на складе | |
| (2) | GB889 | Nut | Нет на складе | |
| (3) | GB9316 | Washer | Нет на складе | |
| (4) | GB9516 | Washer | Нет на складе | |
| (5) | GB5785 | Bolt | Нет на складе | |
| (6) | GB6171 | Nut | Нет на складе | |
| (7) | GB9520 | Washer | Нет на складе | |
| (8) | GB5782 | Bolt | Нет на складе | |
| (9) | GB9320 | Washer | Нет на складе | |
| (10) | GB9314 | Washer | Нет на складе | |
| (11) | GB9312 | Washer | Нет на складе | |
| (12) | GB6170 | Nut | Нет на складе | |
| (13) | GB5783 | Bolt | Нет на складе | |
| (14) | GB9514 | Washer | Нет на складе | |
| (15) | GB5783 | Bolt | Нет на складе | |
| (16) | GB9522 | Washer | Нет на складе | |
| (17) | GB9322 | Washer | Нет на складе | |
| (18) | GB5783 | Bolt | Нет на складе | |
| (19) | EA220 | Shock damper | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
