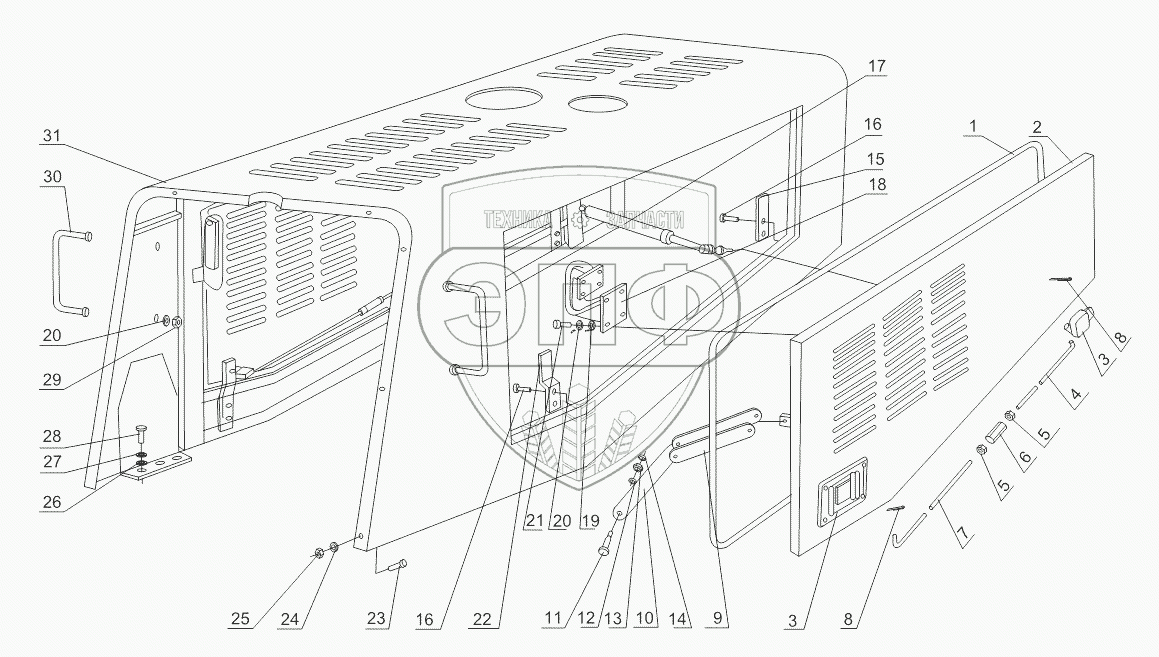

Каталог запасных частей к технике: Shantui SL-50W. ENGINE HOOD ASSEMBLY
1
2
3
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ZL50G2-13408 | Sealing strip | Нет на складе | |
| 2 | ZL50G2-13403 | Side cover | Нет на складе | |
| 3 | ZL50G2-13403-5 | Side lock | Нет на складе | |
| 4 | ZL50G2-13403-4-1 | Round steel | Нет на складе | |
| 5 | GB6170M6 | Nut | Нет на складе | |
| 6 | ZL50G2-13403-4-3 | Sleave | Нет на складе | |
| 7 | ZL50G2-13403-4-2 | Round steel | Нет на складе | |
| 8 | GB91 | Cotter pin | Нет на складе | |
| 9 | ZL50G2-13407-3 | Board | Нет на складе | |
| 10 | ZL50G2-13407-1 | Board | Нет на складе | |
| 11 | ZL50G2-13414 | Bolt | Нет на складе | |
| 12 | GB95 | Washer | Нет на складе | |
| 13 | GB6170 | Nut | Нет на складе | |
| 14 | GB93 | Washer | Нет на складе | |
| 15 | ZL50G2-13402-11 | Apron | Нет на складе | |
| 16 | GB5783 | Bolt | Нет на складе | |
| 17 | ZL50G2-13410 | Pneumatic spring | Нет на складе | |
| 18 | ZL50G2-13406 | Hinge | Нет на складе | |
| 19 | GB95 | Washer | Нет на складе | |
| 20 | GB93 | Washer | Нет на складе | |
| 21 | GB5783 | Bolt | Нет на складе | |
| 22 | ZL50G2-13402-12 | Apron | Нет на складе | |
| 23 | GB5783 | Bolt | Нет на складе | |
| 24 | GB93 | Washer | Нет на складе | |
| 25 | GB6170 | Nut | Нет на складе | |
| 26 | GB96 | Washer | Нет на складе | |
| 27 | GB93 | Washer | Нет на складе | |
| 28 | GB5783 | Bolt | Нет на складе | |
| 29 | GB6170 | Nut | Нет на складе | |
| 30 | ZL50G2-13404 | Hand rail | Нет на складе | |
| 31 | ZL50G2-13402 | Mid-hood | Нет на складе | |
| 31 | DG957A-13402 | Mid-hood | Нет на складе | |
| 31 | DG957B-13402 | Mid-hood | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
