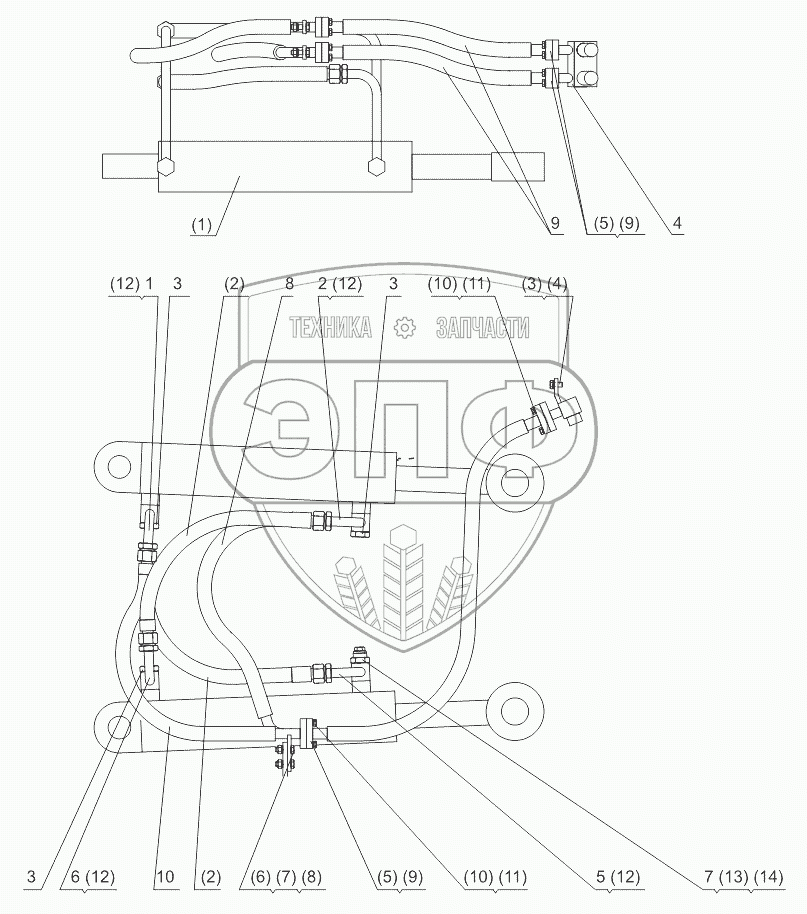

Каталог запасных частей к технике: Shantui SL-50W. STEERING CYLINDER PIPING
1
2
3
3
3
4
5
6
7
8
9
10
(1)
(2)
(2)
(3)
(4)
(5)
(5)
(6)
(7)
(8)
(9)
(9)
(10)
(10)
(11)
(11)
(12)
(12)
(12)
(12)
(13)
(14)
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ZL50G2-05001 | Right steering cylinder ront joint | Нет на складе | |
| 2 | ZL50G2-05002 | Right steering cylinder rear joint | Нет на складе | |
| 3 | ZL50G2-05003 | Hollow bolt | Нет на складе | |
| 4 | ZL50G2-05004 | Rear frame joint | Нет на складе | |
| 5 | ZL50G2-05010 | Left steering cylinder rear joint | Нет на складе | |
| 6 | ZL50G2-05011 | Left steering cylinder front joint | Нет на складе | |
| 7 | ZL50G2-05012 | Hollow bolt | Нет на складе | |
| 8 | ZL50G2-05019A | Hose assembly | Нет на складе | |
| 9 | ZL50G2-05020 | Hose assembly | Нет на складе | |
| 10 | ZL50G2-05027A | Hose assembly | Нет на складе | |
| (1) | DG958-05200 | Steering cylinder | Нет на складе | |
| (2) | JH100 | Hose assy | Нет на складе | |
| (3) | GB93 | Washer | Нет на складе | |
| (4) | GB5783 | Bolt | Нет на складе | |
| (5) | M1H-12 | Split flange | Нет на складе | |
| (6) | GB5783 | Bolt | Нет на складе | |
| (7) | GB6170 | Nut | Нет на складе | |
| (8) | GB93 | Washer | Нет на складе | |
| (9) | GB3452.1 | O-ring | Нет на складе | |
| (10) | GB5783 | Bolt | Нет на складе | |
| (11) | GB93 | Washer | Нет на складе | |
| (12) | GB3452.1 | O-ring | Нет на складе | |
| (13) | JB982 | Combined washer | Нет на складе | |
| (14) | JB1000 | Plug screw | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
