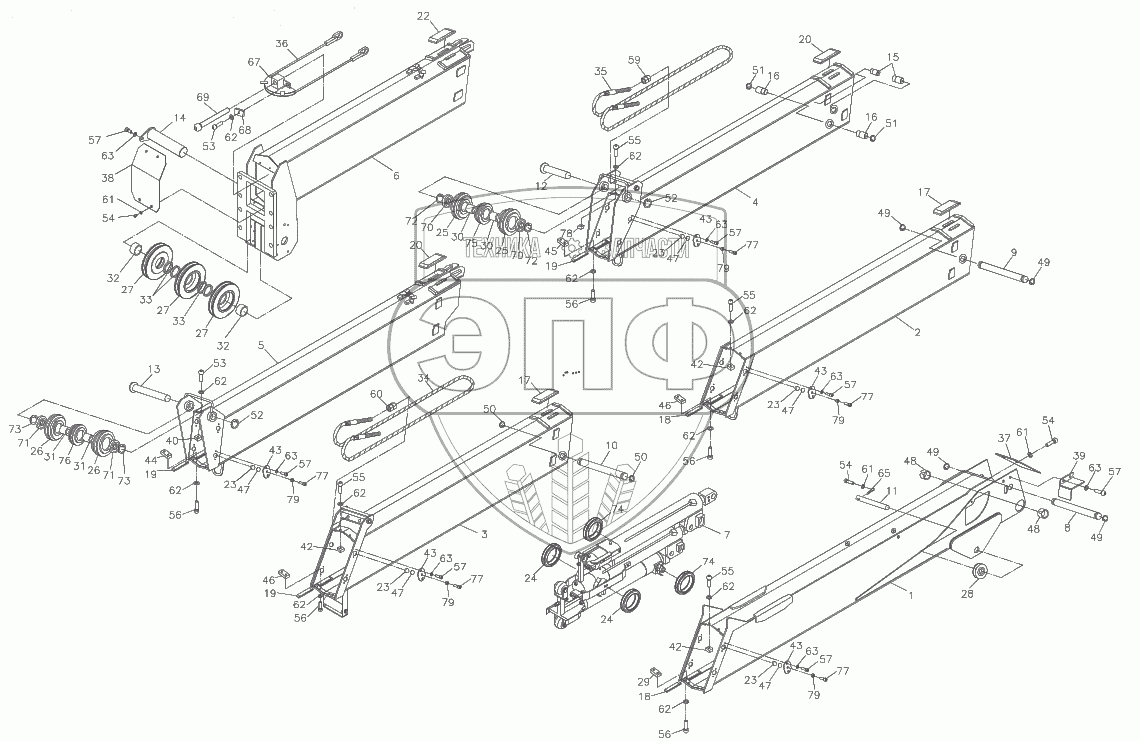

Каталог запасных частей к технике: Soosan SCS746L. BOOM ASSEMBLY (REVISED AUGUST 2008)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
19
19
20
20
22
23
23
23
23
23
23
24
24
24
25
25
26
26
27
27
27
27
28
29
30
30
31
31
32
32
33
33
34
35
36
37
38
39
40
42
42
42
43
43
43
43
43
44
45
46
46
47
47
47
47
47
48
48
49
49
49
49
50
50
51
51
52
52
53
53
54
54
54
55
55
55
55
56
56
56
56
56
57
57
57
57
57
57
57
59
60
61
61
61
62
62
62
62
62
62
62
62
62
62
62
63
63
63
63
63
63
63
65
67
68
69
70
70
71
71
72
72
73
73
74
74
75
76
77
77
77
77
77
78
79
79
79
79
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | J11100 | Boom | Нет на складе | |
| 2 | J11200 | Boom | Нет на складе | |
| 3 | J11265 | Boom | Нет на складе | |
| 4 | J11315 | Boom | Нет на складе | |
| 5 | J11360 | Boom | Нет на складе | |
| 6 | J11400 | Boom | Нет на складе | |
| 7 | J17100 | Telescopic cyl. Assy | Нет на складе | |
| 8 | E11625 | Pin | Нет на складе | |
| 9 | A51611 | Pin | Нет на складе | |
| 10 | A51612 | Pin | Нет на складе | |
| 11 | J11601 | Pin | Нет на складе | |
| 12 | E11613 | Pin | Нет на складе | |
| 13 | E11614 | Pin | Нет на складе | |
| 14 | A61603 | Pin | Нет на складе | |
| 15 | A61606 | Pin | Нет на складе | |
| 16 | A61607 | Pin | Нет на складе | |
| 17 | E11607 | Sliding plate | Нет на складе | |
| 18 | J11636 | Sliding plate | Нет на складе | |
| 19 | J11635 | Sliding plate | Нет на складе | |
| 20 | E11628 | Sliding plate | Нет на складе | |
| 22 | E11627 | Sliding plate | Нет на складе | |
| 23 | B01616 | Sliding plate | Нет на складе | |
| 24 | J11602 | Sheave | Нет на складе | |
| 25 | J11624 | Sheave | Нет на складе | |
| 26 | J11625 | Sheave | Нет на складе | |
| 27 | J11603 | Sheave | Нет на складе | |
| 28 | A51615 | Sheave | Нет на складе | |
| 29 | A51605 | Plate | Нет на складе | |
| 30 | J11612 | Collar | Нет на складе | |
| 31 | J11613 | Collar | Нет на складе | |
| 32 | E11623 | Il collar | Нет на складе | |
| 33 | A61618 | Il collar | Нет на складе | |
| 34 | J11627 | Extend wire | Нет на складе | |
| 35 | J11633 | Extend wire | Нет на складе | |
| 36 | J11608 | Retract wire | Нет на складе | |
| 37 | E11616 | Cover | Нет на складе | |
| 38 | A61626 | Cover | Нет на складе | |
| 39 | A01613 | Cover | Нет на складе | |
| 40 | A31631 | Spacer | Нет на складе | |
| 42 | A31630 | Spacer | Нет на складе | |
| 43 | A11651 | Plate | Нет на складе | |
| 44 | A31628 | Plate | Нет на складе | |
| 45 | A31629 | Plate | Нет на складе | |
| 46 | A51604 | Plate | Нет на складе | |
| 47 | A11652 | Shim | Нет на складе | |
| 48 | 4600132 | Du-bush | Нет на складе | |
| 49 | 4400022 | Snap ring | Нет на складе | |
| 50 | 4400019 | Snap ring | Нет на складе | |
| 51 | 4400018 | Snap ring | Нет на складе | |
| 52 | 4401025 | Snap ring | Нет на складе | |
| 53 | 4010045 | Socket bolt | Нет на складе | |
| 54 | 4010031 | Socket bolt | Нет на складе | |
| 55 | 4010044 | Socket bolt | Нет на складе | |
| 56 | 4010046 | Socket bolt | Нет на складе | |
| 57 | 4010059 | Socket bolt | Нет на складе | |
| 59 | 4101215 | Hex. Nut | Нет на складе | |
| 60 | 4101216 | Hex. Nut | Нет на складе | |
| 61 | 4210008 | Spring washer | Нет на складе | |
| 62 | 4210010 | Spring washer | Нет на складе | |
| 63 | 4210011 | Spring washer | Нет на складе | |
| 65 | 4310099 | Split pin | Нет на складе | |
| 66 | 2700402 | Grease nipple | Нет на складе | |
| 67 | A51364 | Wire | Нет на складе | |
| 68 | A51369 | Plate | Нет на складе | |
| 69 | A51370 | Bolt assy | Нет на складе | |
| 70 | 4605213 | Bearing ics | Нет на складе | |
| 71 | 4603213 | Bearing ics | Нет на складе | |
| 72 | 4401048 | Snap ring | Нет на складе | |
| 73 | 4401044 | Snap ring | Нет на складе | |
| 74 | K11637 | Sheave | Нет на складе | |
| 75 | J11614 | Sheave set | Нет на складе | |
| 76 | J11616 | Sheave set | Нет на складе | |
| 77 | 4010061 | Socket bolt | Нет на складе | |
| 78 | A61627 | Spacer | Нет на складе | |
| 79 | 4101212 | Hex. Nut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
