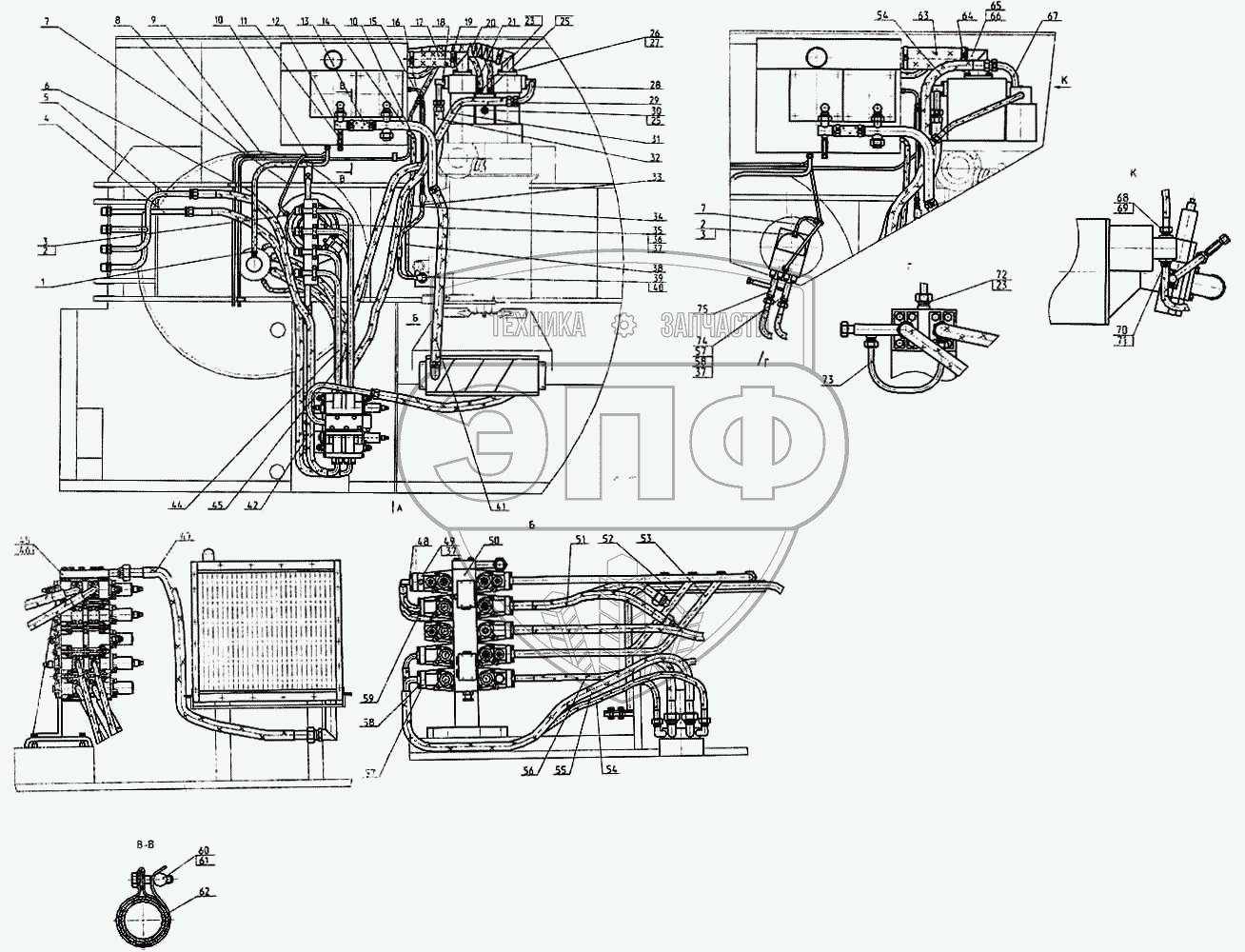

Каталог запасных частей к технике: ТВЭКС ЕК-12. Трубопроводы на поворотной платформе
1
2
2
3
3
4
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
23
23
25
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
38
39
40
41
42
44
45
46
47
48
49
50
51
52
53
54
54
55
56
57
57
58
58
59
60
60
61
61
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Э-302-1-3900-07 | Хомут | Нет на складе | |
| 2 | ЭО-3322А.23.02.001 | Штуцер | Нет на складе | |
| 3 | 23358.18М3 | Прокладка | Нет на складе | |
| 4 | 314-02-80.01.120 | Трубопровод | Нет на складе | |
| 5 | 314-02-80.01.110 | Трубопровод | Нет на складе | |
| 6 | 312-04-80.01.001 | Рукав 16х25-1,6 ГОСТ 10362-76 L=900 мм | Нет на складе | |
| 7 | 312-04-80.01.270 | Трубопровод | Нет на складе | |
| 8 | 312-04-80.01.260 | Трубопровод | Нет на складе | |
| 9 | 312-04-80.01.250 | Трубопровод | Нет на складе | |
| 10 | 312-04-80.01.150 | Трубопровод | Нет на складе | |
| 11 | ЭО-3322А.23.02.260 | Включатель манометра | Нет на складе | |
| 12 | 312-04-80.01.230 | Трубопровод | Нет на складе | |
| 13 | 312-04-80.01.005 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=120mm | Нет на складе | |
| 14 | 312-04-80.01.300 | Трубопровод | Нет на складе | |
| 15 | 318-00-80.01.290 | Трубопровод | Нет на складе | |
| 16 | ЭО-3323А.08.07.110-10 | Клапан предохранительный | Нет на складе | |
| 17 | 312-04-80.01.007 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм | Нет на складе | |
| 18 | 312-04-80.01.320 | Трубопровод | Нет на складе | |
| 19 | ЭО-3323А.08.02.007 | Хомут | Нет на складе | |
| 20 | 312-04-80.01.006 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм | Нет на складе | |
| 21 | 312-04-80.01.002 | Рукав 16х25-1,6 ГОСТ 10362-76 L=650 мм | Нет на складе | |
| 22 | ЭО3323А.08.02.003 | Штуцер | Нет на складе | |
| 23 | 23358.27М3 | Прокладка | Нет на складе | |
| 24 | ЭО-3323А.20.83.012 | Штуцер | Нет на складе | |
| 25 | 9833.018-022-25-2-3 | Кольцо | Нет на складе | |
| 26 | 7796.М12-8gх35.88.019 | Болт | Нет на складе | |
| 27 | 9833.055-060-30-2-3 | Кольцо | Нет на складе | |
| 28 | 312-04-80.02.010 | Трубопровод | Нет на складе | |
| 29 | ЭО-3323.01.82.680 | Включатель манометра | Нет на складе | |
| 30 | ЭО-3322Б.11.07.015 | Штуцер | Нет на складе | |
| 31 | РВД20 4SРфл0/М42х2 L=2200 | РВД20 4SРфл0/М42х2 L=2200 | Нет на складе | |
| 32 | РВД20 4SРфл0/М42х2 L=1750 | РВД20 4SРфл0/М42х2 L=1750 | Нет на складе | |
| 33 | РВД 12-100-650 | РВД 12-100-650 | Нет на складе | |
| 34 | 312-04-80.01.003 | Рукав 16х25-1,6 ГОСТ 10362-76 L=350 мм | Нет на складе | |
| 35 | ЭО-3323А.08.07.400-20 | Блок клапанов | Нет на складе | |
| 36 | ЭО-3323А.08.07.500-10 | Фланец | Нет на складе | |
| 37 | 9833.030-035-30-2-3 | Кольцо | Нет на складе | |
| 38 | ЭО-3323.01.82.410 | Трубопровод | Нет на складе | |
| 39 | 312-04-80.01.170-10 | Трубопровод | Нет на складе | |
| 40 | 9833.020-025-30-2-3 | Кольцо | Нет на складе | |
| 41 | 312-04-80.01.004 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=1200 мм | Нет на складе | |
| 42 | РВД20 4SРфл90/М42х2 L=2200 | РВД20 4SРфл90/М42х2 L=2200 | Нет на складе | |
| 43 | 312-04-80.01.020 | Трубопровод | Нет на складе | |
| 44 | 312-04-80.01.010 | Трубопровод | Нет на складе | |
| 45 | 312-04-80.01.110 | Фланец сливной | Нет на складе | |
| 46 | 9833.038-044-36-2-3 | Кольцо | Нет на складе | |
| 47 | РВД 20-129-1250 | РВД 20-129-1250 | Нет на складе | |
| 48 | 7796.М10-8gх65.88.019 | Болт | Нет на складе | |
| 49 | 520.35.00.000 | Блок плавающего положения стрелы | Нет на складе | |
| 50 | 312-01-520.00ГР | Гидрораспределитель | Нет на складе | |
| 51 | РВД20 4SРфл0/М42х2 L=650 | РВД20 4SРфл0/М42х2 L=650 | Нет на складе | |
| 52 | 312-04-80.01.030 | Трубопровод | Нет на складе | |
| 53 | 312-04-80.01.040 | Трубопровод | Нет на складе | |
| 54 | РВД12 28SN-Кфл90/М22х1,5 L=2200 | РВД12 28SN-Кфл90/М22х1,5 L=2200 | Нет на складе | |
| 55 | РВД20 4SРфл90/М42х2 L=2000 | РВД20 4SРфл90/М42х2 L=2000 | Нет на складе | |
| 56 | РВД 1.2 28N-Кфл0/М22х1,5 L=1050 | РВД 1.2 28N-Кфл0/М22х1,5 L=1050 | Нет на складе | |
| 57 | ЭО-3323.01.80.004 | Фланец | Нет на складе | |
| 57 | ЭО-3323.01.80.004 | Фланец | Нет на складе | |
| 58 | 7796.М10-8gх40.88.019 | Болт | Нет на складе | |
| 58 | 7796.М10-8gх40.88.019 | Болт | Нет на складе | |
| 59 | 7796.М10-8gх30.88.019 | Болт | Нет на складе | |
| 60 | ЭО-3322А.04.00.003 | Бонка | Нет на складе | |
| 60 | ЭО-3322А.04.00.003 | Бонка | Нет на складе | |
| 61 | ЭО-3322А.04.00.213 | Болт | Нет на складе | |
| 61 | ЭО-3322А.04.00.213 | Болт | Нет на складе | |
| 62 | ЭО-3322А.04.00.003 | Бонка | Нет на складе | |
| 63 | 312-04-80.01.00 | Рукав 90х104-0,89 ГОСТ 10362-76 L=450 мм | Нет на складе | |
| 64 | ЭО-3323.01.82.017 | Хомут | Нет на складе | |
| 65 | 312-0-4-80.01.400 | Патрубок | Нет на складе | |
| 66 | 9833.090-100-53-2-3 | Кольцо | Нет на складе | |
| 67 | 312-24-80.01.350 | Трубопровод | Нет на складе | |
| 68 | 225-06-80.01.003 | Переходник | Нет на складе | |
| 69 | 9833.020-024-25-2-3 | Кольцо | Нет на складе | |
| 70 | 225-066450.01.004 | Переходник | Нет на складе | |
| 71 | 9833.024-028-25-2-3 | Кольцо | Нет на складе | |
| 72 | 225-06-80.01.002-10 | Штуцер | Нет на складе | |
| 73 | ЭО-3323А.07.21.360 | Трубопровод | Нет на складе | |
| 74 | 312-24-80.01.370 | Трубопровод | Нет на складе | |
| 75 | 312-24-80.01.360 | Трубопровод | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
