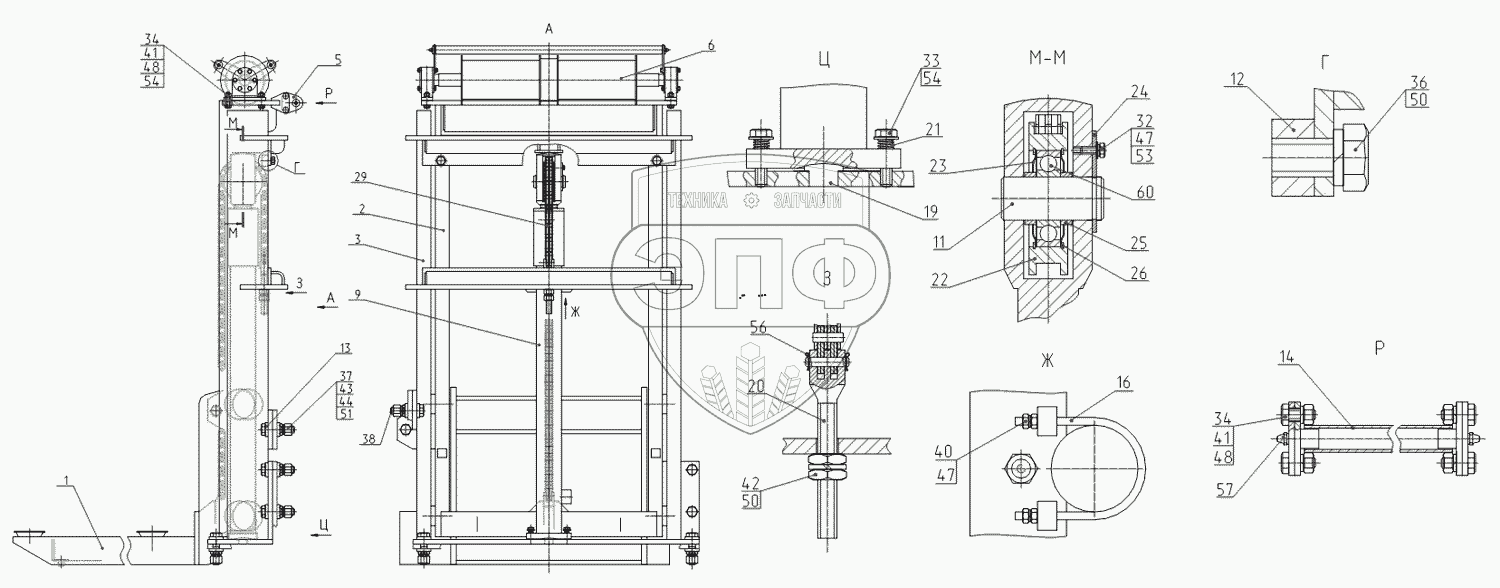

Каталог запасных частей к технике: ТВЭКС ЕК-18 (2008). Подъемный механизм
1
2
3
5
6
9
9
11
12
13
14
16
19
20
21
22
23
24
25
26
29
32
33
34
34
36
37
38
40
41
41
42
43
44
47
47
48
48
50
50
51
53
54
54
56
57
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 318-40-31.01.000 | Подкабинник | Нет на складе | |
| 2 | 318-40-31.02.000 | Рама выдвижная | Нет на складе | |
| 3 | 318-40-31.03.000 | Металлоконструкция рамы основной | Нет на складе | |
| 5 | 318-40-31.00.100 | Кронштейн | Нет на складе | |
| 6 | 318-40-31.80.000 | Барабан в сборе | Нет на складе | |
| 9 | 063-63-10.00.000-11 | Гидроцилиндр подъема | Нет на складе | |
| 9 | 063-63-10.00.000-12 | Гидроцилиндр подъема | Нет на складе | |
| 11 | 318-40-31.00.001 | Палец | Нет на складе | |
| 12 | 318-40-31.00.002 | Упор | Нет на складе | |
| 13 | 318-40-31.00.003 | Шайба | Нет на складе | |
| 14 | 318-40-31.00.004 | Труба 28х3 ГОСТ8734-75 (L=758±1мм) | Нет на складе | |
| 16 | 003-03-33.00.001 | Хомут | Нет на складе | |
| 19 | 003-00-33.33.003 | Опора цилиндра | Нет на складе | |
| 20 | 003-00-33.33.006 | Болт натяжной | Нет на складе | |
| 21 | 003-00-33.33.004 | Пружина | Нет на складе | |
| 22 | 003-00-33.33.008 | Ролик | Нет на складе | |
| 23 | 005-01-33.00.016 | Шайба | Нет на складе | |
| 24 | 005-01-33.00.011 | Ригель | Нет на складе | |
| 25 | 003-00-33.33.014 | Кольцо | Нет на складе | |
| 26 | 005-01-33.33.017 | Кольцо | Нет на складе | |
| 29 | П-25,4-145-5-2 | Цепь | Нет на складе | |
| 32 | М8-6gх16.58.016 | Болт | Нет на складе | |
| 33 | М12-6gх50.58.016 | Болт | Нет на складе | |
| 34 | М12-6gх45.58.016 | Болт | Нет на складе | |
| 36 | М20-6gх35.58.016 | Болт | Нет на складе | |
| 37 | М24-6gх100.109.016 | Болт | Нет на складе | |
| 38 | М24-6gх120.109.016 | Болт | Нет на складе | |
| 40 | М18-6Н.5.016 | Гайка | Нет на складе | |
| 41 | М12-6Н.5.016 | Гайка | Нет на складе | |
| 42 | М20-6Н.5.016 | Гайка | Нет на складе | |
| 43 | М24-6Н.10.40Х.016 | Гайка | Нет на складе | |
| 44 | М24-6Н.10.40Х.016 | Гайка | Нет на складе | |
| 47 | 8.65Г.016 | Шайба | Нет на складе | |
| 48 | 12.65Г.016 | Шайба | Нет на складе | |
| 50 | 20.65Г.016 | Шайба | Нет на складе | |
| 51 | 24.65Г.016 | Шайба | Нет на складе | |
| 53 | С8.01.08кп.019 | Шайба | Нет на складе | |
| 54 | С12.01.08кп.019 | Шайба | Нет на складе | |
| 56 | 3.2х25.019 | Шплинт | Нет на складе | |
| 57 | 1.3Ц6хр | Масленка | Нет на складе | |
| 59 | ТУ225761-018-51049574-2002 | Герметик | Нет на складе | |
| 60 | 710309 | Подшипник | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
