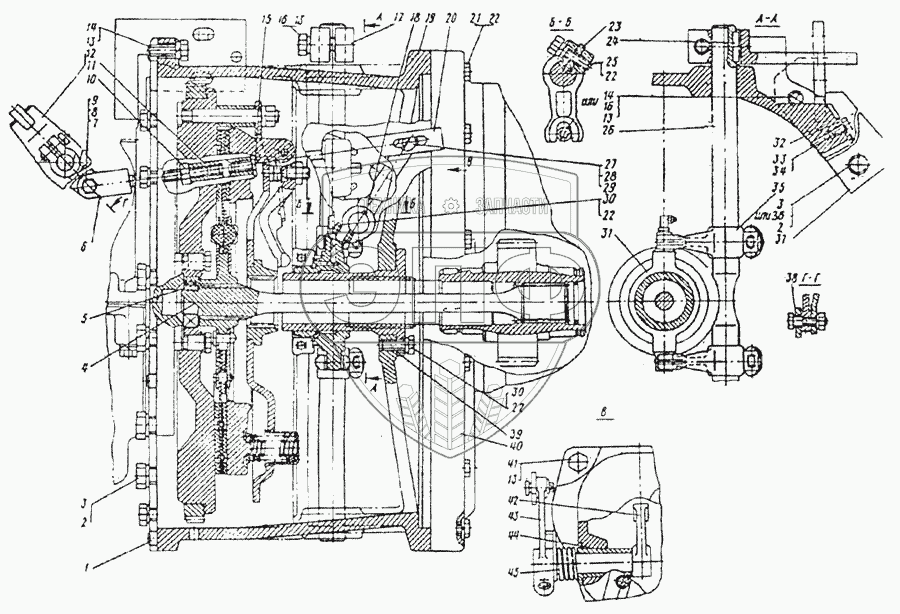

Каталог запасных частей к технике: ТВЭКС ЭО-3326. 09.13.01.000 Установка насоса
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
15
16
16
17
18
19
20
21
22
22
22
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 23.04.03.003 | Штифт | Нет на складе | |
| 2 | М16 | Болт | Нет на складе | |
| 3 | 5УП1 М16х30 | Болт | Нет на складе | |
| 4 | 09.13.01.011 | Вал насоса | Нет на складе | |
| 5 | 80205 | Подшипник | Нет на складе | |
| 6 | 09.13.01.040 | Тяга | Нет на складе | |
| 7 | М8 | Гайка | 9.90 руб. - 39.19 руб. | |
| 8 | Шайба | Шайба | Нет на складе | |
| 9 | 5УПТ-М8х30 | Болт | Нет на складе | |
| 10 | М12 | Гайка | Нет на складе | |
| 11 | 03-4-1200-07 | Муфта | Нет на складе | |
| 12 | 09.13.01.060 | Рычаг | Нет на складе | |
| 13 | СП-12 | Шайба | Нет на складе | |
| 14 | М12х30 | Болт | Нет на складе | |
| 15 | М10 | Гайка | Нет на складе | |
| 16 | М12х40 | Болт | Нет на складе | |
| 17 | 23.04.03.030 | Рычаг | Нет на складе | |
| 18 | 3х5 | Шпонка | Нет на складе | |
| 19 | 09.13.011.001 | Фланец-переходник | Нет на складе | |
| 20 | 09.13.01.050 | Тяга | Нет на складе | |
| 21 | 5УПТ-М10х50 | Болт | Нет на складе | |
| 22 | 10,00 | Шайба | Нет на складе | |
| 23 | 23.04.03.007 | Шпонка | Нет на складе | |
| 24 | 8х7х32 | Шпонка | 44.34 руб. - 57.20 руб. | |
| 25 | 10х35 | Болт | Нет на складе | |
| 26 | 23.04.03.009 | Вал вилок включения | Нет на складе | |
| 27 | 11х20 | Ось | Нет на складе | |
| 28 | 39664,00 | Шайба | Нет на складе | |
| 29 | 0-2х14 | Шплинт | Нет на складе | |
| 30 | 5УПТ-М10х25 | Болт | Нет на складе | |
| 31 | 23.04.03.020 | Отводка | Нет на складе | |
| 32 | 09.13.01.007 | Крышка | Нет на складе | |
| 33 | 5ПТ-М6х14 | Болт | Нет на складе | |
| 34 | 0П-6 | Шайба | Нет на складе | |
| 35 | 50-1601203 | Вилка выключения сцепления | 413.52 руб. | |
| 36 | 16х40 | Болт | Нет на складе | |
| 37 | 23.04.03.040 | Кронштейн | Нет на складе | |
| 38 | 09.13.02.004 | Втулка | Нет на складе | |
| 39 | 23.04.03.002 | Кронштейн отводки | Нет на складе | |
| 40 | 223.25.01.00 | Насос сдвоенный | Нет на складе | |
| 41 | 5УПТ-М12х45 | Болт | Нет на складе | |
| 42 | 09.13.01.070 | Рычаг | Нет на складе | |
| 43 | 240-1024144 | Рычаг | Нет на складе | |
| 44 | 09.13.01.002 | Втулка | Нет на складе | |
| 45 | 09.13.01.006 | Пружина | Нет на складе | |
| 46 | 50-1601098 | Винт регулировочный | 22.80 руб. - 245.70 руб. | |
| 47 | 70-1601094 | Рычаг отжимной | 487.20 руб. | |
| 48 | 50-1601083 | Пружина отжимного рычага | 23.52 руб. | |
| 49 | 77.55.230 | Пружина | Нет на складе | |
| 50 | 77.55.121-1 | Пружина | Нет на складе | |
| 51 | 50-1601072 | Стакан | Нет на складе | |
| 52 | 70-1601120 | Диск опорный | 9 143.68 руб. | |
| 53 | 70-1601092 | Шайба изолирующая | Нет на складе | |
| 54 | 70-1601093 | Диск | 2 159.42 руб. | |
| 55 | 70-1601130 | Диск ведомый | 1 525.87 руб. - 3 717.79 руб. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
