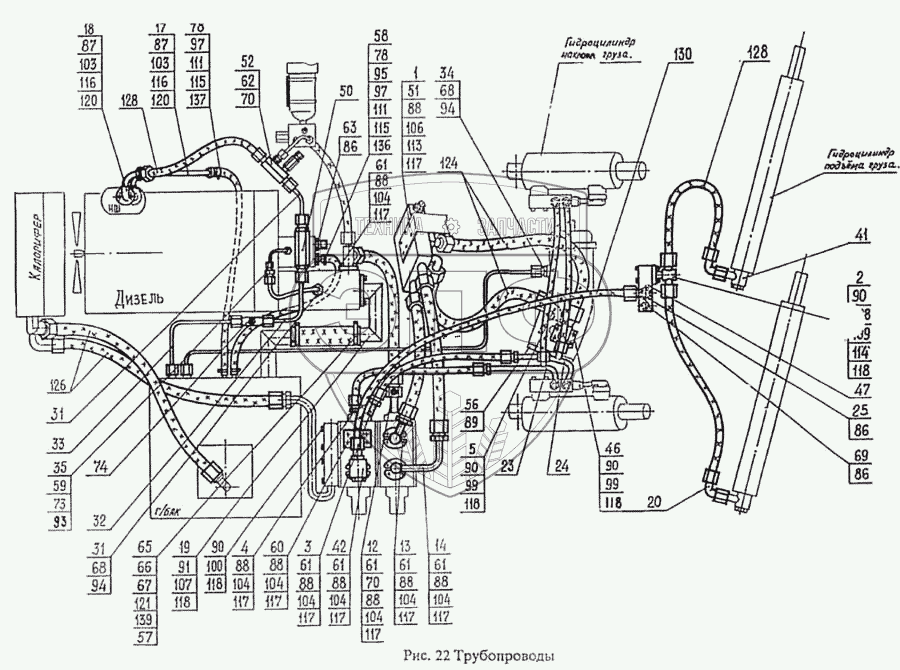

Каталог запасных частей к технике: ТВЭКС ВП-05. Трубопроводы
1
2
3
4
5
12
13
14
18
19
20
23
24
25
31
31
32
33
34
35
41
42
46
47
50
51
52
56
58
59
60
61
61
61
61
61
61
62
63
65
66
67
68
68
69
70
70
73
74
78
78
86
86
86
87
87
88
88
88
88
88
88
88
88
88
89
90
90
90
90
91
93
94
94
95
97
97
99
99
100
103
103
104
104
104
104
104
104
104
104
106
107
108
109
111
111
113
114
115
115
116
116
117
117
117
117
117
117
117
117
117
118
118
118
118
118
120
120
121
124
126
128
128
130
136
137
139
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 005-01-80.01.020 | Фланец | Нет на складе | |
| 2 | 005-01-80.01.030 | Фланец | Нет на складе | |
| 3 | 005-01-80.01.040 | Трубопровод | Нет на складе | |
| 4 | 005-01-80.01.060 | Трубопровод | Нет на складе | |
| 5 | 005-01-80.01.070 | Фланец | Нет на складе | |
| 12 | 005-01-80.01.130 | Трубопровод | Нет на складе | |
| 13 | 005-01-80.01.140 | Трубопровод | Нет на складе | |
| 14 | 005-01-80.01.150 | Трубопровод | Нет на складе | |
| 15 | 005-01-80.01.160 | Трубопровод | Нет на складе | |
| 18 | 005-01-80.01.190 | Трубопровод | Нет на складе | |
| 19 | 005-01-80.01.200 | Патрубок | Нет на складе | |
| 20 | 005-01-80.01.210 | Угольник | Нет на складе | |
| 23 | 005-01-80.01.240 | Трубопровод | Нет на складе | |
| 24 | 005-01-80.01.250 | Трубопровод | Нет на складе | |
| 25 | 005-01-80.01.270 | Поворотное соединение | Нет на складе | |
| 31 | 005-01-80.01.320 | Трубопровод | Нет на складе | |
| 32 | 005-01-80.01.330 | Трубопровод | Нет на складе | |
| 33 | 005-01-80.01.340 | Трубопровод | Нет на складе | |
| 34 | 005-01-80.01.350 | Трубопровод | Нет на складе | |
| 35 | 005-01-80.01.360 | Трубопровод | Нет на складе | |
| 41 | 005-01-80.01.300 | Клапан | Нет на складе | |
| 42 | 005-01-80.01.400 | Регулятор расхода | Нет на складе | |
| 46 | 710-00-22.80.030 | Переходник | Нет на складе | |
| 47 | 13.71.80.610-10/620-10 | Гидрозамок | Нет на складе | |
| 50 | ЭО-3323А.08.07.110-10 | Клапан предохранительный | Нет на складе | |
| 51 | ЭО-3123.31.12.200 | Блок переливных клапанов | Нет на складе | |
| 52 | ЭО-3322А.23.02.260 | Включатель манометра | Нет на складе | |
| 56 | 005-01-80.01.001 | Плита | Нет на складе | |
| 58 | ЭО-3323А.08.02.003-10 | Штуцер | Нет на складе | |
| 59 | ЭО-3323А.08.07.002-10 | Штуцер | Нет на складе | |
| 60 | ЭО-3323.01.80.003 | Фланец | Нет на складе | |
| 61 | ЭО-3323.01.80.004 | Фланец | Нет на складе | |
| 62 | ЭО-3323.07.13.003 | Штуцер | Нет на складе | |
| 63 | ЭО-3323.20.83.013 | Штуцер | Нет на складе | |
| 65 | ЭО-3322А.04.00.003 | Бонка | Нет на складе | |
| 66 | ЭО-3322А.04.00.213 | Болт | Нет на складе | |
| 67 | ЭО-3322А.04.31.005 | Хомут | Нет на складе | |
| 68 | ЭО-3322А.23.02.001 | Штуцер | Нет на складе | |
| 69 | ЭО-3322Д.23.02.032 | Штуцер | Нет на складе | |
| 70 | ЭО-3322А.23.03.004 | Штуцер | Нет на складе | |
| 73 | ЭО-3322Б.11.07.015 | Штуцер | Нет на складе | |
| 74 | ЭО-3322Б.66.01.002 | Тройник | Нет на складе | |
| 75 | ЭО-3322Д.23.02.003 | Гайка | Нет на складе | |
| 78 | Э-302.1-3900-07 | Хомут | Нет на складе | |
| 86 | 018-022-25-2-2 ГОСТ 9833-73 | Кольцо | Нет на складе | |
| 87 | 020-025-30-2-2 ГОСТ 9833-73 | Кольцо | Нет на складе | |
| 88 | 030-035-30-2-2 ГОСТ 9833-73 | Кольцо | Нет на складе | |
| 89 | 035-040-30-2-2 ГОСТ 9833-73 | Кольцо | Нет на складе | |
| 90 | 038-044-36-2-2 ГОСТ 9833-73 | Кольцо | Нет на складе | |
| 91 | 055-060-30-2-2 ГОСТ 9833-73 | Кольцо | Нет на складе | |
| 93 | 12М3 ГОСТ 23358-87 | Прокладка | Нет на складе | |
| 94 | 18М3 ГОСТ 23358-87 | Прокладка | Нет на складе | |
| 95 | 22М3 ГОСТ 23358-87 | Прокладка | Нет на складе | |
| 97 | М6-8gх30.58.019 ГОСТ 7798-70 | Болт | Нет на складе | |
| 99 | М12-8gх35.88.019 ГОСТ 7798-70 | Болт | Нет на складе | |
| 100 | М12-8gх50.58.019 ГОСТ 7798-70 | Болт | Нет на складе | |
| 103 | М8-8gх40.58.019 ГОСТ 7808-70 | Болт | Нет на складе | |
| 104 | М10-8gх40.88.019 ГОСТ 7808-70 | Болт | Нет на складе | |
| 106 | М10-8gх85.88.019 ГОСТ 7808-70 | Болт | Нет на складе | |
| 107 | М12-8gх35.88.019 ГОСТ 7808-70 | Болт | Нет на складе | |
| 108 | М12-8gх70.88.019 ГОСТ 7808-70 | Болт | Нет на складе | |
| 109 | М12-8gх75.88.019 ГОСТ 7808-70 | Болт | Нет на складе | |
| 111 | М6-7Н.5.019 ГОСТ 5915-70 | Гайка | Нет на складе | |
| 113 | М10-7Н.5.019 ГОСТ 5915-70 | Гайка | Нет на складе | |
| 114 | М12-7Н.5.019 ГОСТ 5915-70 | Гайка | Нет на складе | |
| 115 | 6.65Г.019 ГОСТ 6402-70 | Шайба | Нет на складе | |
| 116 | 8.65Г.0 19 ГОСТ 6402-70 | Шайба | Нет на складе | |
| 117 | 10.65Г.0 19 ГОСТ 6402-70 | Шайба | Нет на складе | |
| 118 | 12.65Г.019 ГОСТ 6402-70 | Шайба | Нет на складе | |
| 120 | 6.01.019 ГОСТ 11371-78 | Шайба | Нет на складе | |
| 121 | 8.01.019 ГОСТ 11371-78 | Шайба | Нет на складе | |
| 124 | РВД 20-30-650-4 ТУ22-4584-79 | Рукав | Нет на складе | |
| 126 | РВД 20-30-1250-4 ТУ22-4584-79 | Рукав | Нет на складе | |
| 128 | РВД 12-25-650 ТУ22-4756-80 | Рукав | Нет на складе | |
| 130 | РВД 12-25-1250 ТУ22-4756-80 | Рукав | Нет на складе | |
| 133 | МТП-3М ТУ25-73 10.0045-87 | Манометр | Нет на складе | |
| 136 | 16х25-1,6 ГОСТ 10362-76 | Рукав L=1200±2 мм | Нет на складе | |
| 137 | 16х25-1,6 ГОСТ 10362-76 | Рукав L=1200±2 мм | Нет на складе | |
| 139 | 65х77-0,29 ГОСТ 10362-76 | Рукав L=550±2 мм | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
